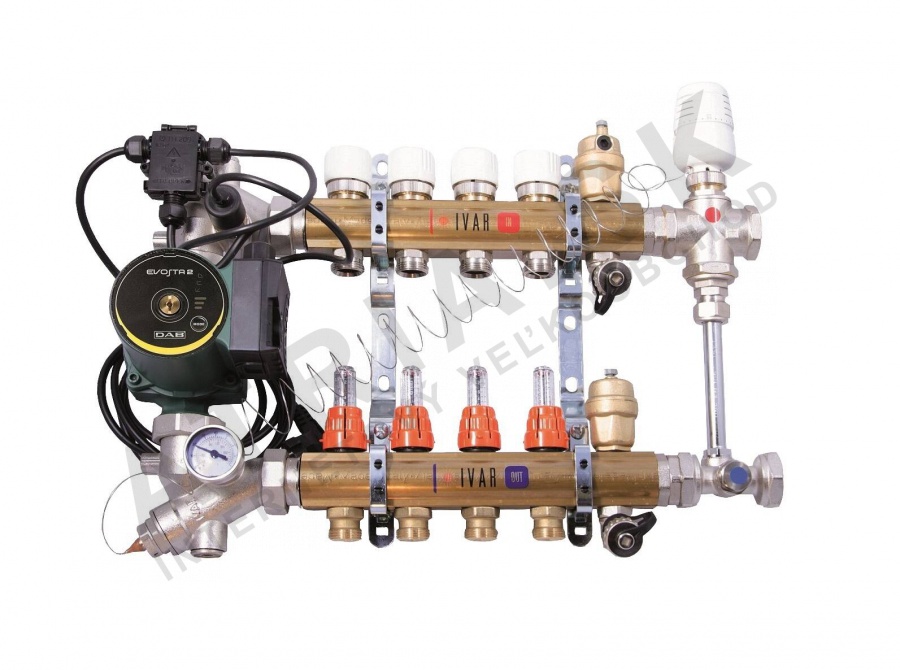

Sestava rozdělovače IVAR.CI 557 VP, 6cestný IVAR.CI 557 VP

Detailní popis produktu

Systémy podlahového vytápění vyžadují přesné řízení průtoku, aby bylo zajištěno rovnoměrné rozdělení tepla a zabráněno přehřátí jednotlivých zón. Toto je zvlášť důležité v větších bytových nebo komerčních budovách, kde různé místnosti nebo oblasti vyžadují nezávislé řízení teploty. Instalatéři pracující na projektech s podlahovým vytápěním často potkávají výzvy spojené s udržováním konzistentních průtokových hodnot ve všech obvodech. Jednotka IVAR.CI 557 VP 6cestný rozdělovač řeší tyto problémy integrací oběhového čerpadla přímo do rozdělovače, což zjednodušuje montáž a zmenšuje potřebu externích čerpadel. Tato jednotka se běžně používá jak v novostavbách, tak v rekonstrukcích, zejména v systémech, kde je zónování a vyvažování průtoku kritické.

Jednotka je navržena pro použití v uzavřených hydronických systémech, kde se ohřátá voda pohybuje potrubím zabudovaným do podlahy. Vestavěné čerpadlo umožňuje řízené průtokové rychlosti a úpravu tlaku, čímž se zajistí, že každý obvod dostane správné množství vody. To z ní dělá vhodnou volbu pro instalace, kde je místo omezené nebo kde je potřeba kompaktní řešení. Konstrukce z mědi a slitiny CW617N poskytuje odolnost proti korozi a tepelnému stresu, čímž je jednotka vhodná pro dlouhodobé použití v prostředích s kolísajícími teplotami a vlhkostí.

Technické parametry

Montáž a připojení

Montáž jednotky IVAR.CI 557 VP vyžaduje pečlivé plánování, aby byla zajištěna správná poloha a bezchybná připojení. Jednotka by měla být namontována v přístupném místě blízko zdroje tepla nebo v určeném technickém prostoru. Připojení se obvykle provádí prostřednictvím závitových vývodů, kde velikosti vstupu a výstupu závisí na návrhu systému. Instalatéři by měli ověřit orientaci čerpadla a zajistit, aby směr průtoku odpovídal rozvrhu systému. Běžné chyby zahrnují nesprávné zarovnání čerpadla a nedostatečné odpuhlování systému po montáži. Aby byly vyloučeny úniky, všechna připojení by měla být utažena podle momentových specifikací výrobce a kontrolována na těsnost tlakovou zkouškou před uvedením do provozu.

Kompatibilita a příslušenství

Tento rozdělovač je navržen tak, aby fungoval s běžnými PEX nebo PE-RT trubkami používanými v systémech podlahového vytápění. Je kompatibilní s konvenčními kotli a tepelnými čerpadly, která dodávají horkou vodu v rámci provozní teploty. Další komponenty, jako jsou termostaty, zónové ventily a roztažné nádoby, mohou být potřeba v závislosti na konfiguraci systému. Příslušenství, jako jsou tlakové manometry a průtokoměry, mohou být přidány pro monitorování a řízení. Instalatéři by měli zajistit, že všechna elektrická připojení jsou provedena podle místních předpisů a že je čerpadlo správně uzemněno.

Technický pozadí pro projektanty

IVAR.CI 557 VP funguje tak, že směruje ohřátou vodu z kotle do jednotlivých obvodů v podlahové konstrukci. Měděné tělo zajišťuje dobrou tepelnou vodivost a konstrukční stabilitu. Slitina CW617N poskytuje vysokou pevnost a odolnost proti usazování a korozi, čímž je vhodná pro dlouhodobé vystavení horké vodě. Vestavěné čerpadlo pomáhá udržovat konzistentní průtokové rychlosti a zmenšuje riziko nerovnoměrného vytápění. Projektanti by měli zohlednit celkové ztráty tlaku v systému a požadovaný průtokový objem při určování vhodnosti této jednotky. Správná izolace rozdělovače a okolajícího potrubí zlepší celkovou účinnost systému a zmenší tepelné ztráty.

Servis a provoz

Doporučuje se pravidelná kontrola čerpadla a připojení rozdělovače, aby byla zajištěna bezproblémová funkce. Jakékoliv známky úniku nebo neobvyklého hluku z čerpadla by měly být okamžitě vyšetřeny. Jednotka nepožaduje plánovaný servis mimo vizuální kontroly a tlakové testy. Pokud systém zažije snížený průtok nebo nerovnoměrné vytápění, čerpadlo by mělo být otestováno na záplavy nebo opotřebení. Nejsou poskytovány konkrétní intervaly servisu, proto by údržba měla být prováděna na základě pozorovaného výkonu a požadavků systému.

Nejčastější otázky

Může být IVAR.CI 557 VP použit s kondenzačním kotlem?
Ano, pokud kotl dodává vodu v provozní teplotě jednotky +90 °C a systémový tlak zůstává v rámci PN 6.

Je čerpadlo reverzibilní pro aplikace s obráceným průtokem?
Ne, čerpadlo je pevně nastaveno na jednu stranu a musí být nainstalováno tak, aby odpovídalo rozvrhu systému.

Jak je jednotka připojena k topnému systému?
Jednotka je připojena prostřednictvím závitových vývodů a všechna připojení musí být utažena podle specifikací výrobce, aby byly zabráněny úniky.

Může být tato jednotka použita v systému se více zdroji tepla?
Ano, pokud systémový tlak a teplota zůstanou v rámci jmenovitých hodnot jednotky a čerpadlo je kompatibilní s řídicím systémem.
