Sestava rozdělovače IVAR.CS 553 D, 11cestný IVAR.CS 553 D

Detailní popis produktu

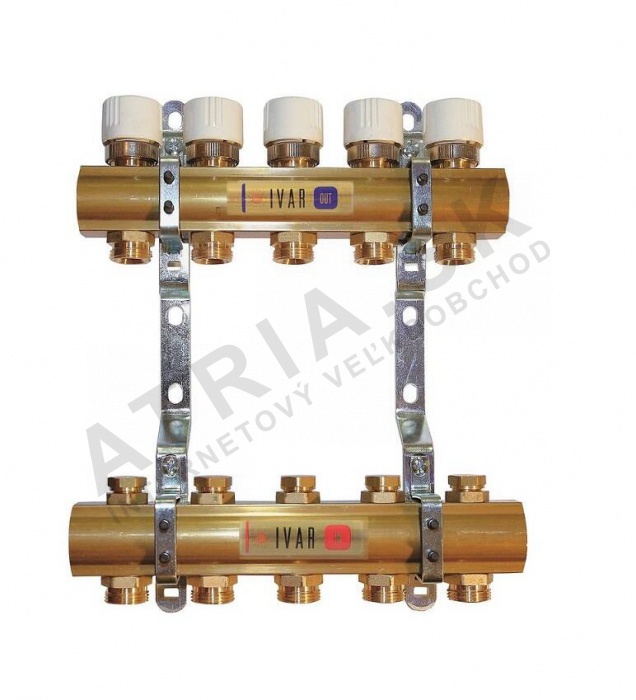

Tato 11cestná sestava rozdělovače se často používá v otopných soustavách více místností k vyvážení průtoku vody mezi jednotlivými otopnými okruhy. Umožňuje přesnou regulaci výkonu vytápění na zónu a zároveň zajišťuje bezpečné uzavření při údržbě. Tento návrh je vhodný jak pro bytové, tak pro komerční aplikace s kombinovanými otopnými soustavami – spojujícími otopná tělesa a podlahové vytápění. Montéři obvykle integrují tuto jednotku do systémů se standardními potrubními rozvětveními, kde slouží k řízení několika okruhů z jediného rozdělovače.

Korektní montáž zajistí rovnoměrné vytápění a zabrání přetížení jediného okruhu. Jednotka je zvláště vhodná pro systémy, kde je potřeba zónování, například v bytových domech, kancelářských budovách nebo větších domácnostech. Při kombinaci s podlahovým vytápěním by měly být zváženy samostatné měřicí nebo řídicí zařízení pro přesné sledování výkonu.

Technické parametry

Montáž a připojení

Sestava se připojuje pomocí závitových spojů 1 palce (EK) k primárnímu oběhovému okruhu. Každý port přijímá větev k otopnému tělesu. Před montáží zkontrolujte orientaci vstupního a výstupního portu, aby odpovídaly rozvětvení systému. Upevněte jednotku pomocí dodaných montážních konzol, rovnoměrně rozložených po stěně, aby se zabránilo prohnutí při tepelné expanzi.

Vyhněte se při připojení potrubí závitovému poškození – použijte vhodné nástroje a naneste izolační pásku. Před prvním naplněním zajistěte, že všechny ventily jsou plně otevřené, aby nedošlo k uvíznutí vzduchu. Běžnou chybou je přehlédnutí vypuštění vzduchu po montáži, což může vést k špatnému oběhu a chladným místům na otopných tělesech. Vždy postupujte podle pokynů výrobce pro vyplavení systému před uvedením do provozu, zejména při integraci s podlahovým vytápěním.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy s připojením 1 palce. Aby bylo možné sledovat teplotu a průtok, zejména v hybridních systémech s podlahovým vytápěním, doporučuje se přidat sadu termostatů a průtokoměrů zvlášť. Příslušenství, jako jsou izolační manžety, může také pomoci snížit tepelné ztráty v otevřených instalacích.

Technický pozadí pro projektanty

Jednotka pracuje tím, že rozděluje přitékající průtok vody do 11 stejných větví prostřednictvím rozdělovače. Každá větev má regulátor pro úpravu průtoku, což umožňuje vyvážení jednotlivých okruhů. Sběrač opět spojuje návratové průtoky a obsahuje uzavírací ventily pro izolaci. Sestava vyrobena z mosazi CW617N odolává korozi a udržuje svou konstrukční pevnost při tepelném cyklování. Pro optimální výkon zajistěte hydraulické vyvážení prostřednictvím nastavení ventilů a kapacity oběhového čerpadla. Trvanlivost závisí na čistotě vody a správné montáži, aby nedošlo k mechanickému namáhání těla rozdělovače.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat vizuální inspekci na úniky nebo korozi kolem závitových spojů a tyčí ventilů. Zkontrolujte, zda všechny ventily plynule fungují bez případného uvíznutí. Pokud se objeví nepravidelnosti v rovnováze průtoku, může být nutná opětovná kalibrace regulátorů. Výrobce doporučuje použít přípravek GEL.LONG LIFE 100 k ochraně před vnitřní korozi, zejména po prvním uvedení do provozu nebo úpravě systému.

Nejčastější otázky

Může být IVAR.CS 553 D použit s kondenzačním kotlem?
Ano, pokud nepřekročí provozní tlak systému PN 10 a teplota vody zůstává v rámci specifikovaného limitu +120 °C.

Jsou průtokoměry součástí dodávky?
Ne, musí se objednat zvlášť. Doporučují se pro systémy s podlahovým vytápěním k přesnému sledování výkonu.

Je možné tento rozdělovač přemontovat do stávajícího systému?
Přemontáž je možná, pokud lze přizpůsobit stávající potrubí závitovým spojům 1 palce a systém splňuje požadavky na tlak a teplotu.
