Rozdělovač IVAR.CS 553 DRS, 7cestný IVAR.CS 553 DRS

Detailní popis produktu

Tento 7cestný rozdělovač je běžně používán v bytových a komerčních otopných systémech k řízení průtoku mezi více okruhy. Je vhodný pro otopná tělesa a může být integrován i do sanitárních potrubních systémů. Jednotka je navržena pro instalaci bez oběhového čerpadla, spoléhá se místo toho na proud odtud kotle. Je zvláště užitečná v systémech, kde je vyžadováno přesné řízení průtoku, například v budovách s více místnostmi nebo kde je kombinováno otopné těleso a podlahové vytápění. Jednotka musí být instalována v místě, které umožňuje správné odvzdušnění a odvod, zejména v systémech s kombinovaným vytápěním.

Pro správnou instalaci je třeba pečlivě zvážit rozvržení systému a změny výšky. Rozdělovač musí být umístěn v nejvyšším přístupném místě systému, aby bylo zajištěno efektivní odvzdušnění. V vícepodlažních budovách je třeba věnovat zvláštní pozornost odvzdušnění malých okruhů podlahového vytápění na vyšších patrech. Pokud je podlahové vytápění omezeno na koupelny, mohou být použity alternativní potrubní uspořádání, včetně přímého řízení teploty na konci okruhu. V každém případě musí být systém důkladně vyplaven před uvedením do provozu, aby byly odstraněny nečistoty, které by mohly způsobit provozní potíže.

Technické parametry

Jmenovitý tlak	PN 10
EAN	8595145903986
Hmotnost	7,584 kg
Kód	553775BS
Značka	IVAR

Jmenovitý tlak PN 10 označuje maximální povolený provozní tlak pro rozdělovač a jeho komponenty. Maximální provozní teplota +120 °C definuje horní mez teploty systémového média. Tyto parametry jsou zásadní pro určení vhodnosti rozdělovače pro konkrétní otopné aplikace a pro zajištění kompatibility s ostatními komponentami systému, jako jsou ventily a potrubní materiály.

Instalace a připojení

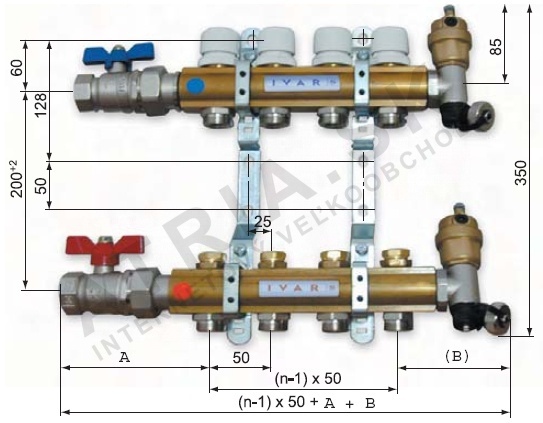

Rozdělovač je připojen pomocí jmenovitého průměru 1 palec s vnějším závitem (EK). Instalační postup zahrnuje upevnění jednotky pomocí montážních závěsů a připojení vstupních a výstupních větví k příslušným přívodním a odtokovým potrubím. Je důležité zajistit, že všechna připojení jsou utažena podle specifikací výrobce, a že systém je správně zarovnán, aby se zabránilo napětí v potrubí. Běžnou chybou je opomenutí vyplavení systému před uvedením do provozu, což může vést k zablokování a snížení účinnosti. Jednotka musí být také instalována v místě, které umožňuje snadný přístup k ventily a ovládacím prvkům pro budoucí údržbu.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní s otopnými tělesy a může být použit s podlahovým vytápěním, pokud je kombinován s vhodnými zařízeními na řízení teploty a průtoku. Další komponenty, jako jsou průtokoměry a teplotní senzory, mohou být vyžadovány pro přesné řízení systému. Sada zahrnuje montážní závěsy, dva kulové kohouty s řídicími aktuatery a dva koncové adaptéry s automatickými vzduchovými ventily a odváděcími ventily. V standardním balení nejsou zahrnuta žádná další příslušenství.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje přitékající proud do více větví a opět spojuje návratový proud. Použití mosazi CW617N zajišťuje dobrou odolnost proti korozi a mechanickou pevnost. Systém je navržen tak, aby udržoval teplotní rozdíl +75 °C / +65 °C v okruzích otopných těles. Absence oběhového čerpadla znamená, že systém spoléhá na proud z kotle, což je třeba zohlednit při výpočtu tlakových ztrát a průtoků. Účinnost systému je ovlivněna kvalitou instalace, čistotou systému a přesností nastavení ovládacích prvků.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování těsnosti všech připojení a zajištění, že vzduchové a odváděcí ventily fungují správně. Systém musí být pravidelně vyplaven, aby byly odstraněny nečistoty, které by mohly ovlivnit výkon. Výrobce doporučuje použít systémové údržby, jako je GEL.LONG LIFE 100, pro prodloužení životnosti komponent. V technické dokumentaci nejsou uvedena žádná konkrétní intervaly údržby.

Nejčastější otázky

Může být rozdělovač použit v systému s otopnými tělesy a podlahovým vytápěním?
Ano, rozdělovač může být použit v systémech s otopnými tělesy i podlahovým vytápěním, poskytuje-li systém je důkladně vyplaven a odvzdušněn před uvedením do provozu.

Je pro tento rozdělovač vyžadováno oběhové čerpadlo?
Ne, rozdělovač je navržen pro použití bez oběhového čerpadla, protože kotel poskytuje potřebný proud.

Jaká je maximální teplota, kterou rozdělovač může zvládnout?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických parametrech.

Může být rozdělovač instalován ve svislé poloze?
Ano, rozdělovač může být instalován ve svislé poloze, ale musí být umístěn v nejvyšším přístupném místě systému, aby bylo zajištěno správné odvzdušnění.
