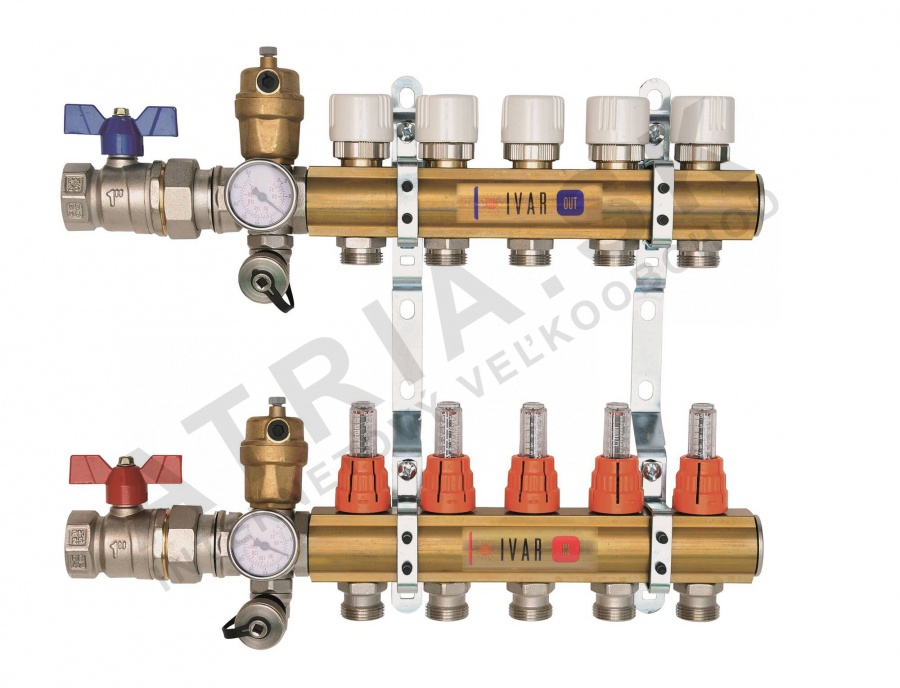

Montážní rozdělovač IVAR.CS 553 VP, 11cestný IVAR.CS 553 VP

Detailní popis produktu

11cestný rozdělovač IVAR.CS 553 VP se běžně používá v obytných i komerčních budovách se systémy podlahového vytápění. Umožňuje přesné řízení průtoku a rozdělení tepla do více zón. Montére pracující na kombinovaných systémech spojujících podlahové vytápění s otopnými tělesy si vychutnávají integrované měření průtoku a možnosti uzavření. Tato jednotka se obvykle montuje v strojovnách nebo v užitkových prostorách, kde je zajištěn přístup pro údržbu.

Při integraci do většího topného systému zajišťuje rozdělovač vyvážený průtok vody a umožňuje zónování pro energeticky efektivní provoz. Často je součástí systému, který zahrnuje oběhová čerpadla, expanzní nádoby a termostatické ovládání. Přítomnost kulových kohoutů a pojistných funkcí usnadňuje uvedení do provozu a sezónní údržbu.

Technické parametry

Instalace a připojení

Připevnění vyžaduje upevnění jednotky pomocí dodaných závěsných lišt na pevný povrch, jako je zeď nebo speciální nosný rám. Vstupní a výstupní hrdla jsou závitová 1 palce x EK, což umožňuje přímé připojení k měděným nebo ocelovým trubkám. Před utažením připojení ověřte, že všechny trubkové závity jsou čisté a bez drápků. Aplikujte vhodnou těsnící směs, aby nedocházelo k únikům.

Vyhněte se přetížení závitů, které mohou poškodit mosazné komponenty. Zajistěte, aby byl rozdělovač vodorovný během instalace, aby nedocházelo k nerovnoměrnému namáhání interních komponent. Připojte jednotlivé okruhy k sběrači a distribučnímu rozdělovači pomocí vhodných velikostí potrubí a přípojek. Před zatlačením systému ověřte, že všechny kulové kohouty jsou v uzavřené poloze.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními manifoly pro podlahové vytápění a ovládacími systémy. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou oběhová čerpadla, termostaty a expanzní nádoby. Sada zahrnuje dva kulové kohouty s rukojetmi pro ruční řízení průtoku a dva připojovací svary s automatickými výpustkami vzduchu a vypouštěcími ventily pro údržbu systému. Všechny potřebné montážní materiály jsou zahrnuty.

Technický pozadí pro projektanty

Rozdělovač funguje tak, že rozděluje přitékající proud horké vody do více okruhů a opět spojuje návratový proud. Materiál mosaz CW617N zajistí odolnost proti cyklům teplot a udrží strukturní integritu při vysokých teplotách. Průtokoměry umožňují přesné vyvážení každého okruhu, optimalizují rozdělení tepla a efektivitu systému. Projektanti by měli počítat s tlakovým poklesem přes rozdělovač při výpočtu požadavků na čerpadla.

Dobrá izolace rozdělovače a připojených potrubí minimalizuje tepelné ztráty a zabrání kondenzaci. Návrh podporuje jak otevřené, tak uzavřené systémy, v závislosti na konfiguraci zdroje tepla a strategie ovládání. Trvanlivost systému závisí na pravidelném vyplachování a chemické úpravě k potlačení usazenin, jak je uvedeno v návodu výrobce.

Údržba a provoz

Pravidelná kontrola rozdělovače zahrnuje kontrolování netěsností kolem přípojek a ověření funkce kulových kohoutů a výpustků vzduchu. Každoročně vyčistěte výpustků vzduchu a vypouštěcí otvory, aby nedocházelo k ucpání. V kombinovaných systémech s otopnými tělesy zajistěte, že celý systém je vyplaven podle pokynů výrobce před uvedením do provozu nebo po hlavních úpravách.

Doporučuje se použít úpravu GEL.LONG LIFE 100 k ochraně proti vnitřní korozi a usazeninám. Jakékoli provozní problémy způsobené nečistotami v systému nejsou pokryty zárukou. Vždy sledujte plán údržby stanovený výrobcem, abyste udrželi výkon a bezpečnost systému.

Nejčastější dotazy

Může být IVAR.CS 553 VP použit ve smíšených systémech podlahového vytápění a otopných těles?
Ano, rozdělovač je vhodný pro smíšené systémy, pokud je celý systém vyplaven a upraven podle pokynů výrobce před uvedením do provozu.

Jaký je doporučený postup při uvedení do provozu rozdělovače?
Před spuštěním systému zajistěte, že všechny ventily jsou uzavřené a rozdělovač je pevně upevněn. Postupně zatlačte systém a zkontrolujte netěsnosti na všech přípojkách.

Zahrnuje rozdělovač všechny potřebné ventily pro provoz systému?
Sada zahrnuje dva kulové kohouty s rukojetmi, dva připojovací svary s výpustkami vzduchu a vypouštěcími ventily a montážní lišty. Podle rozvrhu systému mohou být potřeba další ventily.

Je možné nahradit jednotlivé komponenty rozdělovače?
Některé komponenty, jako jsou ventily a průtokoměry, lze nahradit samostatně, pokud jsou poškozené. V případě potřeby se obráte na technickou dokumentaci pro pokyny k náhradě.
