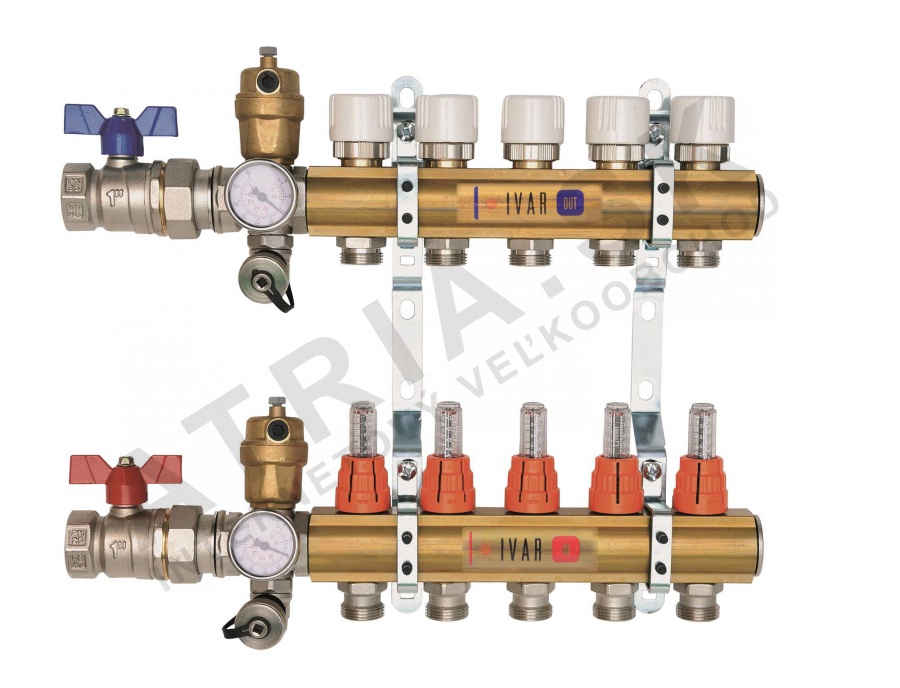

Sestava rozdělovače IVAR.CS 553 VP, 12cestný IVAR.CS 553 VP
Kód: 553980Související produkty
Detailní popis produktu
Podlahové vytápění v obytných a komerčních budovách často vyžaduje přesné řízení průtoku a distribuce, aby bylo zajištěno rovnoměrné výkon tepelného výkonu ve všech zónách. Tento 12cestný rozdělovač se často používá v instalacích podlahového vytápění, kde jsou potřeba více obvodů pro správu různých místností nebo oblastí. Obvykle se integruje do systémů s centrálním kotlem nebo tepelným čerpadlem a je vhodný jak pro nové stavby, tak pro rekonstrukce. Systém je navržen pro použití s panely pro podlahové vytápění a vyžaduje pečlivé vyvážení pro zajištění optimálního výkonu.
Montéři pracující s touto variantou obvykle řeší integraci přívodních a odtokových obvodů, zajišťují, že každý smyčka je správně připojena a vyvážena. Rozdělovač je navržen pro použití s běžnými hydronickými potrubími a je kompatibilní s různými velikostmi a materiály potrubí. Je důležité zajistit, že systém je plně vyčištěn a připraven před uvedením do provozu, zejména při kombinaci podlahového vytápění s jinými topnými systémy, jako jsou radiátory.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +90 °C |
| Nominální tlak | PN 10 |
| EAN | 8595145904976 |
| Hmotnost | 24,386 kg |
| Kód | 553980 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač se připojuje pomocí závitových spojek 1 palce na straně přívodu a EK (Evropské spojení) na straně rozdělovače. Montéři by měli zajistit, že všechny spoje jsou správně utažené a utěsněné, aby se zabránilo únikům. Rozdělovač zahrnuje montážní konzoly pro bezpečnou instalaci na stěnu nebo podpěrnou konstrukci. Je důležité správně zarovnat rozdělovač, aby byl k ventilům a průtokoměrům snadný přístup. Běžné chyby při instalaci zahrnují nesprávnou orientaci průtokoměrů a nedbalost při vyčištění systému před uvedením do provozu.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní s běžnými smyčkami pro podlahové vytápění a obvykle se používá s měděným nebo PEX potrubím o průměru 1 palce. Zahrnuje dva izolační ventily s funkcí vypouštění a odvzdušnění, stejně jako dva mezilehlé rozdělovače s automatickými odvzdušňovacími ventily a teploměry. Podle návrhu systému mohou být potřeba další příslušenství, jako jsou roztažné nádoby nebo vyvažovací ventily. Pro tuto variantu nejsou k dispozici žádné související produkty.Technický pozadí pro projektanty
Rozdělovač pracuje tím, že rozděluje přitékající horkou vodu do více obvodů, každý z nich je řízen průtokoměrem a uzavíracím ventilem. Materiál mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z něj dělá vhodný pro použití v topných systémech s různými kvalitami vody. Návrh umožňuje snadnou údržbu a přístup k jednotlivým obvodům. Integrace rozdělovače do systému závisí na celkovém tlaku a teplotě systému a správné volbě rozměru rozdělovače je zásadní pro efektivní provoz.Údržba a provoz
Pravidelná údržba zahrnuje kontrolování úniků, zajištění, že všechny ventily fungují správně, a ověření, že průtokoměry poskytují přesné údaje. Systém by měl být pravidelně vyčištěn, aby byl odstraněn jakýkoliv nečistoty, které by mohly ovlivnit výkon. Výrobce doporučuje použití systémového úpravy, jako je GEL.LONG LIFE 100, pro prodloužení životnosti systému a zabránění zácpám.Nejčastější otázky
Může být rozdělovač použit s tepelným čerpadlem?
Ano, rozdělovač je kompatibilní s tepelným čerpadlem, pokud je provozní teplota a tlak v rámci specifikovaných mezí.
Jaký je maximální počet obvodů, které lze připojit?
Rozdělovač je navržen pro 12 obvodů a nelze jej rozšířit nad tuto číslo.
Jsou průtokoměry nastavitelné?
Průtokoměry jsou navrženy pro regulaci a vyvážení systému, ale po instalaci nejsou uživatelsky nastavitelné.
Může být rozdělovač nainstalován svisle?
Doporučuje se nainstalovat rozdělovač vodorovně, aby byla zajištěna správná funkce odvzdušňovacích ventilů a průtokoměrů.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 VP bez čerpadla |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 24.386 kg |
| EAN: | 8595145904976 |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 21.11.2024 21:11:55 |
