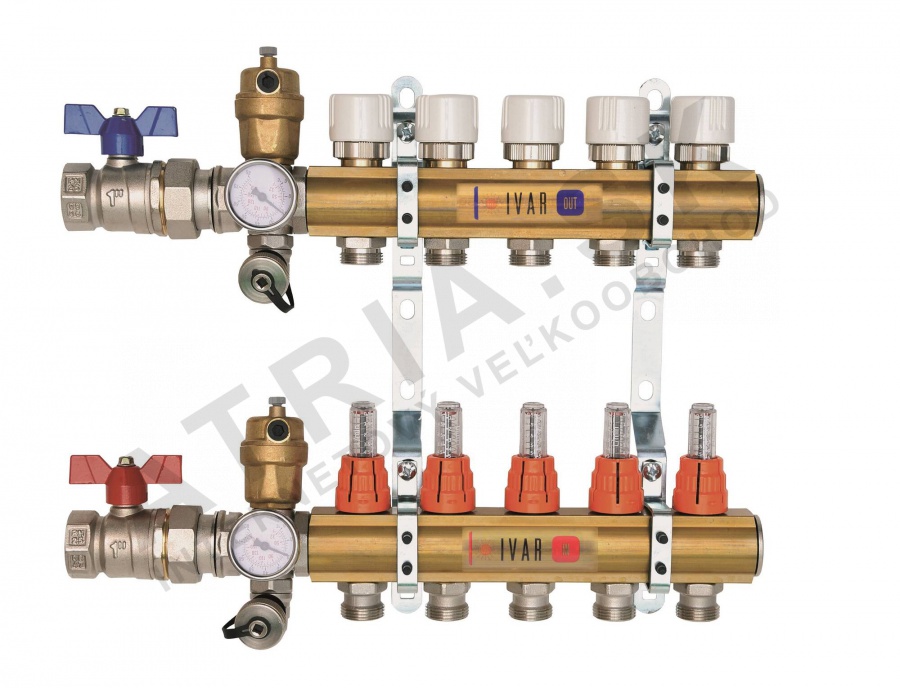

Sestava rozdělovač IVAR.CS 553 VP, 4cestný IVAR.CS 553 VP

Detailní popis produktu

Rozdělovač IVAR.CS 553 VP 4cestný se často používá v bytových i komerčních hydronických vytápěcích systémech. Poskytuje centrální místo pro rozdělení ohřáté vody do více smyček podlahového vytápění. Instalatéři pracující na systémech podlahového vytápění často integrují tento rozdělovač do systémů, které vyžadují přesnou regulaci průtoku a správu jednotlivých smyček. Jednotka je vhodná pro aplikace, kde systém pracuje při nominálním tlaku PN 10 a maximální teplotě 90°C. Je zvláště užitečná v systémech, kde je podlahové vytápění kombinováno s jinými vytápěcími prvky, jako jsou radiátory.

Typické scénáře instalace zahrnují novostavby, rekonstrukce a modernizace systémů. Rozdělovač se montuje na přístupná místa, aby bylo možné provádět údržbu a úpravy. Často se používá spolu s kotlem nebo tepelným čerpadlem a vyžaduje správné hydraulické vyvážení, aby byla zajištěna rovnoměrná distribuce tepla ve všech připojených zónách. Zahrnutí průtokoměrů a uzavíracích ventilů umožňuje individuální řízení a monitorování jednotlivých smyček.

Technické parametry

Instalace a připojení

Instalace začíná umístěním rozdělovače na vhodné místo, obvykle na stěnu nebo podlahu, s dostatečným prostorem pro přístup. Rozdělovač má 1 palce připojení s typem závitu EK jak pro vstup, tak pro výstup. Instalatéři by měli ověřit, že všechna připojení jsou správně utěsněna a že montážní konzoly jsou správně připevněny, aby se zabránilo vibracím a pohybu. Běžné chyby při instalaci zahrnují nesprávnou orientaci průtokoměrů a nedostatečné utěsnění připojení, což může vést k únikům nebo nepřesným měřením průtoku. Je důležité dodržovat pokyny výrobce pro montáž a vyrovnání, aby byla zajištěna správná funkce.

Kompatibilita a příslušenství

Rozdělovač IVAR.CS 553 VP je kompatibilní se standardními hydronickými vytápěcími systémy, které pracují v rámci stanovených limitů tlaku a teploty. Je navržen tak, aby fungoval s měděným nebo PEX potrubím a vyžaduje kompatibilní ventily a přírubu pro připojení. Příslušenství, jako jsou kulové kohouty, průtokoměry a uzavírací ventily, jsou zahrnuty v balení. Další komponenty, které mohou být potřeba objednat zvlášť, zahrnují izolační materiály, montážní příslušenství a potrubní příruby. Rozdělovač není vybaven čerpadlem a musí být připojen k externímu oběhovému systému.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje přitékající proud teplé vody do více větví, každá připojená k samostatné vytápěcí smyčce. Průtokoměry umožňují individuální řízení a monitorování každé smyčky, čímž se zajišťuje rovnoměrná distribuce tepla. Rozdělovač je vyroben z odolných materiálů, jako je měď (CW617N) pro ventily a příruby, což poskytuje odolnost proti korozi a opotřebení. Integrace rozdělovače do systému závisí na celkovém hydraulickém návrhu, včetně dimenzování potrubí a výkonu čerpadla. Doba životnosti a účinnost rozdělovače jsou ovlivněny kvalitou instalace, pravidelnou údržbou a použitím systémových čisticích a ochranných prostředků, jako je GEL.LONG LIFE 100.

Údržba a provoz

Pravidelná údržba je nezbytná, aby rozdělovač fungoval správně. Zahrnuje kontrolu úniků, ověření funkce průtokoměrů a uzavíracích ventilů a zajištění, že systém je bez nečistot. Výrobce doporučuje vyčištění systému před uvedením do provozu, zejména při kombinaci podlahového vytápění s jinými vytápěcími systémy. Doporučuje se také použití systémových čisticích a ochranných prostředků, aby se zabránilo zácpám a korozi. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelné prohlídky, aby bylo možné identifikovat a řešit potenciální problémy včas.

Nejčastější otázky

Může být IVAR.CS 553 VP použit s tepelným čerpadlem?
Ano, rozdělovač je kompatibilní s tepelnými čerpadly, pokud zůstává provozní tlak a teplota v rámci stanovených limitů PN 10 a 90°C.

Jsou průtokoměry nastavitelné?
Průtokoměry jsou navrženy pro přesné měření a nejsou určeny k manuálnímu nastavování. Poskytují referenční údaje pro regulaci průtoku v každé smyčce.

Může být rozdělovač použit v systému s podlahovým vytápěním a radiátory?
Ano, ale výrobce silně doporučuje vyčištění celého systému před uvedením do provozu, aby se zabránilo zácpám způsobeným nečistotami.

Jaký materiál se používá pro ventily a příruby?
Ventily a příruby jsou vyrobeny z mědi (CW617N), která poskytuje dobrou odolnost proti korozi a opotřebení.
