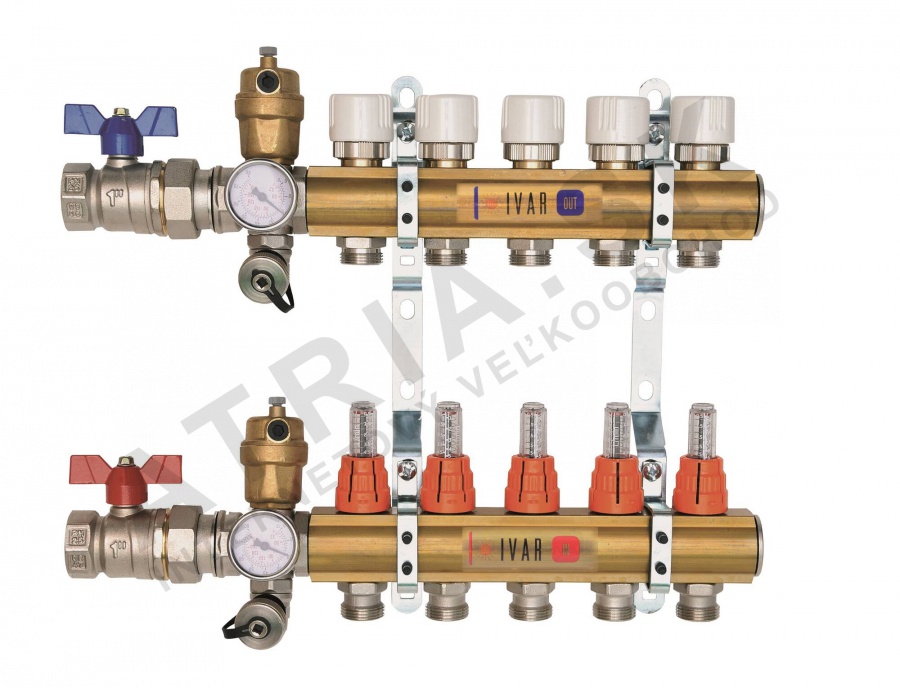

Rozdělovač IVAR.CS 553 VP, 6cestný IVAR.CS 553 VP

Detailní popis produktu

Rozdělovač IVAR.CS 553 VP, 6cestný je důležitou součástí hydronických systémů podlahového vytápění, které jsou běžně používány v obytných i komerčních budovách. Umožňuje vyvážené rozdělení ohřáté vody mezi více zón, čímž zajistí rovnoměrný výkon výtopných těles. Tuto jednotku montážní firmy obvykle používají v systémech, kde je potřeba zónování a regulace průtoku, zejména v kombinaci s otopnými tělesy nebo jinými zdroji tepla. Rozdělovač je navržen pro integraci do systémů pracujících při teplotách až 90 °C a nominálním tlaku PN 10.

Korektní montáž a konfigurace jsou základem pro efektivitu a trvanlivost celého systému. Jednotka se obvykle umísťuje do centrální místnosti, například do strojovny nebo technického prostoru, a připojuje se k primárnímu topnému okruhu. Důležité je zajistit, že systém bude správně vyplaven a ochráněn před korozí, aby se zabránilo ucpání a poškození.

Technické parametry

Montáž a připojení

Montáž spočívá v upevnění rozdělovače na stěnu nebo konstrukci pomocí přiložených montážních lišt. Rozdělovač má připojení 1 palec x EK, které vyžadují kompatibilní potrubní armatury a těsnící materiály. Je důležité zkontrolovat zarovnání vstupních a výstupních hrdel, aby nedocházelo k poškození nebo netěsnosti. Běžnou chybou je nedostatečné utěsnění spojů, což může vést ke ztrátám vody a snížení účinnosti. Kulové kohoutky a průtokoměry by měly být umístěny tak, aby byly snadno dostupné a možné kontrolovat.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními manifoly a potrubními systémy pro podlahové vytápění. Obvykle se používá s měděnými nebo PPR potrubími o průměru 1 palec a vyžaduje kompatibilní armatury pro bezpečné připojení. Podle konfigurace systému mohou být potřeba další komponenty, jako jsou expanzní nádoby, pojistné ventily a oběhová čerpadla. Balení obsahuje montážní lišty, kulové kohoutky a průtokoměry, ale další příslušenství, jako izolace nebo regulační systémy, je třeba objednat zvlášť.

Technický pozadí pro projektanty

Rozdělovač IVAR.CS 553 VP funguje jako pasivní distribuční jednotka, která rozděluje proud teplé vody do více okruhů. Použití průtokoměrů umožňuje přesnou regulaci průtoku vody do každé zóny, čímž zajistí rovnoměrné rozdělení tepla. Rozdělovač je vyroben z mosazi CW617N, což je materiál známý svou odolností proti korozi a mechanickou pevností. Integrované uzavírací ventily a průtokoměry zvyšují ovladatelnost systému a usnadňují údržbu. Trvanlivost a účinnost jednotky ovlivňuje jakost vody ve systému a přítomnost nečistot, proto doporučujeme před uvedením do provozu provést vyplavení a ochranné opatření.

Údržba a provoz

Doporučuje se pravidelné kontrolování rozdělovače, abyste ověřili, že všechny ventily a průtokoměry fungují správně. Automatické vzduchové výpustků a odvodní ventily by měly být kontrolovány na ucpání a netěsnosti. Systém by měl být vyplaven a ochráněn vhodným inhibitem, například GEL.LONG LIFE 100, aby se zabránilo korozi a usazeninám. V přehledu není uvedeno žádné konkrétní období údržby, ale pravidelná péče je doporučena, aby byla zajištěna dlouhodobá funkčnost systému.

Nejčastější otázky

Může být IVAR.CS 553 VP použit v kombinovaném systému s otopnými tělesy?
Ano, rozdělovač je vhodný pro kombinované systémy, ale je důležité zajistit, že systém bude správně vyvážen a vyplaven před uvedením do provozu.

Jsou průtokoměry ve balení upravitelné?
Průtokoměry jsou součástí rozdělovače a nejsou uživatelem upravitelné. Jsou továrně nastavené pro přesnou regulaci průtoku.

Jaký je maximální počet zón, které lze připojit k tomuto rozdělovači?
Rozdělovač je navržen pro šest zón, jak naznačuje jeho 6cestná konfigurace. Další zóny by vyžadovaly jiný model nebo více jednotek.

Může být rozdělovač namontován vertikálně?
I když je rozdělovač obvykle montován horizontálně, vertikální montáž je možná za předpokladu, že budou správně zarovnány připojení a směr průtoku.
