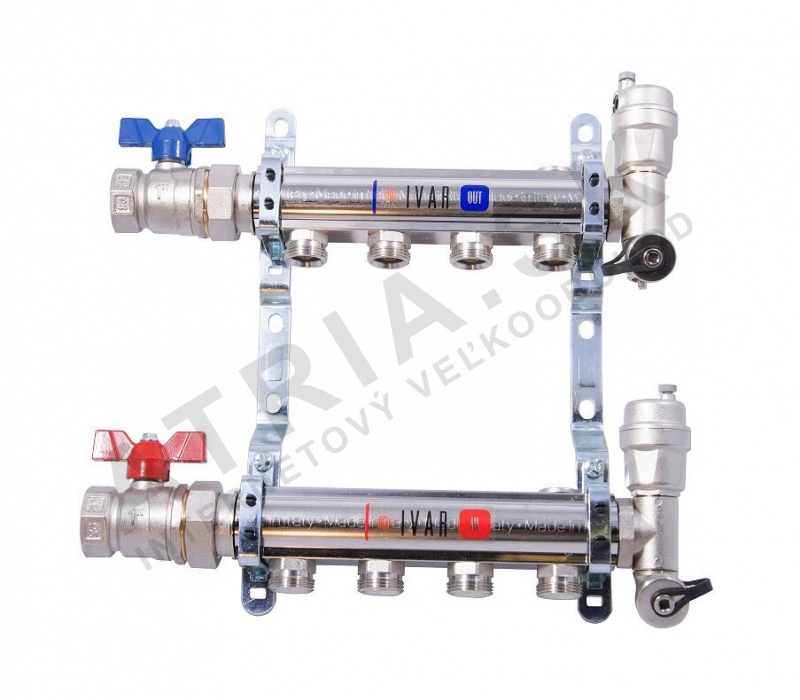

Rozdělovač pro otopná tělesa - bez skříně, 1 palce x EK, 7cestný IVAR.CS 501 ND

Detailní popis produktu

Tento 7cestný rozdělovač se používá v otopných systémech založených na otopných tělesech nebo sanitárních okruzích, kde je potřeba centrálního rozdělovacího bodu. Často se instaluje v obytných i komerčních budovách pro správu průtoku mezi více topnými zónami. Jednotka je navržena pro systémy pracující při tlaku PN 10 a až do 120 °C, což ji činí vhodnou pro tradiční otopná tělesa nebo kombinované systémy s sanitárními okruhy. Doporučuje se jej instalovat v přístupném místě pro údržbu a kontrolu a umístit do nejvyššího bodu systému pro usnadnění odvzdušnění. Rozdělovač se dodává bez skříně a obsahuje všechny potřebné adaptéry pro okamžitou instalaci.

Při zapojení do systému se tento rozdělovač obvykle používá spolu s kotlem a oběhovým čerpadlem. Není navržen pro aplikace s nízkoteplotním podlahovým vytápěním, pokud není specificky nakonfigurován. Jednotka je vhodná pro systémy s teplotním rozdílem 75 °C až 65 °C, což zajišťuje efektivní přenos tepla. Absence vestavěného oběhového čerpadla znamená, že kotel musí poskytovat potřebný průtok. Před uvedením do provozu, zejména v kombinovaných systémech, je nutná důkladná proplachování systému, aby byly odstraněny nečistoty a zajištěna dlouhodobá spolehlivost.

Technické parametry

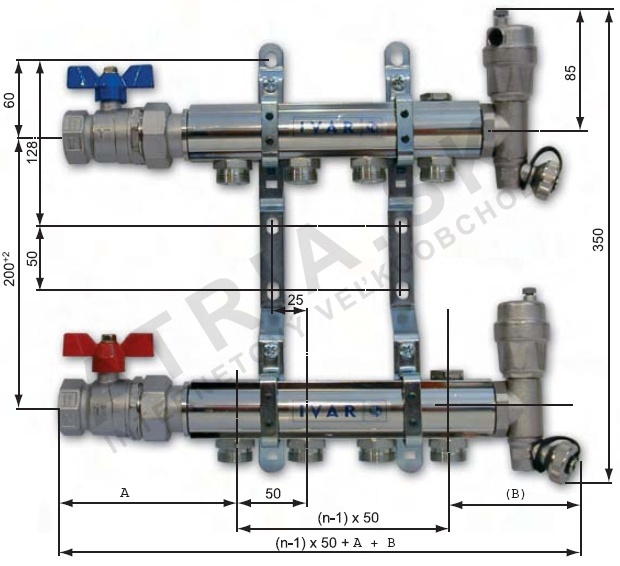

Rozteč mezi výstupy	50 mm
EAN	8595145902477
Hmotnost	6,423 kg
Kód	551755N
Značka	IVAR

Rozteč mezi výstupy 50 mm zajišťuje kompatibilitu se standardními montážními lištami a umožňuje rovnoměrné rozdělení otopných těles. Vstup 1 palce a výstupy 3/4 palce EK jsou běžné pro většinu centrálních otopných systémů v Evropě, což zajišťuje širokou kompatibilitu s existujícími potrubími a adaptéry. Maximální provozní teplota 120 °C je vhodná pro většinu otopných systémů založených na otopných tělesech, ale ne pro vysokoteplotní průmyslové aplikace.

Instalace a připojení

Rozdělovač se montuje pomocí přiložených montážních lišt, které se upevní na stěnu nebo podlahu podle rozvrhu systému. Vstup 1 palce se připojí k hlavnímu přívodu pomocí závitu, zatímco výstupy 3/4 palce EK se připojí k jednotlivým topným okruzům. Každý výstup se uzavírá 1/2 palce zátkou nebo kombinací automatického odvzdušňovacího ventilu a klapkového odtokového ventilu. Je důležité zajistit, že všechny spoje jsou utaženy podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou je nesprávná orientace odvzdušňovacího ventilu, což může vést ke špatnému výkonu systému. Před uvedením do provozu by měl být systém propláchnut, aby byly odstraněny nečistoty, které by mohly zablokovat ventily nebo poškodit kotel.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními otopnými systémy a může se použít s různými otopnými tělesy, včetně panelových radiátorů a okruhů pro podlahové vytápění. Není navržen pro použití v systémech s vysokým tlakem nebo průmyslových topných aplikacích. Další komponenty, jako jsou oběhová čerpadla, termostatické ventily a roztažné nádoby, mohou být potřeba v závislosti na konfiguraci systému. Příslušenství, jako jsou skříně, izolace a montážní lišty, nejsou součástí dodávky a musí být objednány zvlášť.

Technický popis pro projektanty

Rozdělovač pracuje tím, že rozděluje přitékající průtok do více větví, každá z nich je připojena k otopnému tělesu. Konstrukce z mosazi CW617N s niklovým povlakem zajišťuje odolnost proti korozi a dlouhodobou odolnost v prostředí horké vody. Připojení EK (Evropské připojení) umožňuje rychou a bezpečnou montáž bez potřeby dalších adaptéru. Účinnost systému je ovlivněna správným rozměrem rozdělovače a vyvážením průtoku mezi větvemi. Nesprávné rozměry nebo špatné vyvážení mohou vést k nerovnoměrnému vytápění a sníženému výkonu systému. Návrh také zahrnuje automatický odvzdušňovací ventil, který zajišťuje nepřetržitý provoz tím, že odstraňuje uvízlé vzduchové bubliny z systému.

Údržba a provoz

Pravidelná kontrola odvzdušňovacího ventilu a odtokového ventilu je doporučena, aby zůstaly funkční. Systém by měl být pravidelně proplachován, aby byly odstraněny usazeniny a nečistoty, které se mohou postupem času hromadit. V textu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce. V případě zablokování nebo poruchy by měl být systém odpojen a prohlédnut na přítomnost nečistot nebo koroze. Rozdělovač není navržen pro vysokotlaké čištění a při utahování spojů by měla být vyhýbána nadměrné síle.

Nejčastější otázky

Může být tento rozdělovač použit v kombinovaném systému podlahového a radiátorového vytápění?
Ano, ale před uvedením do provozu je nutné provést důkladné proplachování systému, aby se zabránilo zablokování. Může být také potřeba oběhové čerpadlo, aby byl zajištěn vyvážený průtok.

Je oběhové čerpadlo součástí dodávky rozdělovače?
Ne, rozdělovač se dodává bez oběhového čerpadla. Kotel musí poskytovat potřebný průtok nebo musí být nainstalováno externí čerpadlo.

Může být rozdělovač nainstalován ve svislé poloze?
Ano, ale doporučuje se jej nainstalovat vodorovně, aby bylo zajištěno správné odvzdušnění a rozdělení průtoku.

Jaký je maximální počet otopných těles, které lze připojit?
Je možné připojit sedm otopných těles, protože rozdělovač má sedm výstupů. Pro větší systémy mohou být potřeba další rozdělovače.
