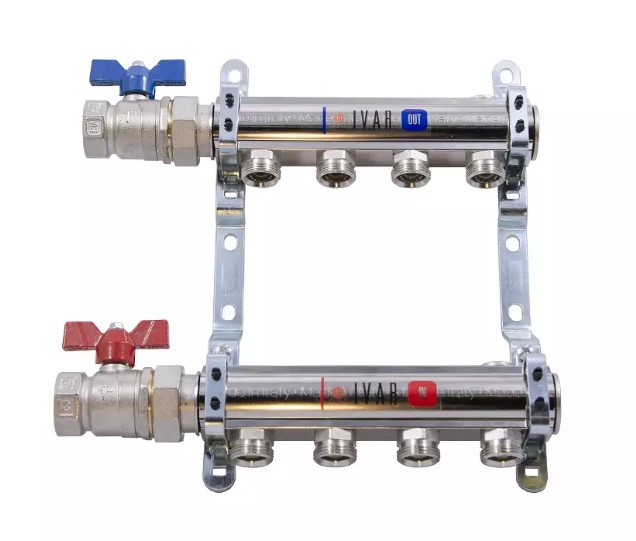

Rozdělovač/sběrač - bez krytu - 5/4 palce xEK; 5cestný; nikl
Kód: 401365NSouvisející produkty
Detailní popis produktu
Rozdělovače jsou základními komponenty hydronických vytápěcích systémů, zejména v aplikacích s více okruhy, jako je vytápění otopnými tělesy a distribuce teplé sanitární vody. Tato sestava s niklovým povlakem poskytuje kompaktní řešení pro připojení více otopných okruhů k centrálnímu zásobování. 5cestná konfigurace umožňuje efektivní rozdělení horké vody do různých zón v bytových, obchodních a průmyslových budovách. Instalatéři pracující na centrálních vytápěcích systémech si s touto sestavou poradí jak při nových instalacích, tak při modernizacích systému.
Sestava je navržena pro integraci do systémů pracujících při nominálním tlaku PN 10 a maximální teplotě 120°C. Niklový povlak poskytuje odolnost proti korozi, což z ní činí vhodnou pro použití s vodou a glykolem. Připojovací vzorec zahrnuje boční vstupy a více výstupů, což umožňuje flexibilní rozvrhy systému.
Technické parametry
| Materiál | Niklová mosaz CW617N |
|---|---|
| Prováděcí teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 401365N |
| Značka | IVAR |
Prováděcí parametry definují limity pro integraci do systému. Maximální teplota 120°C a tlaková klasifikace PN 10 jsou klíčové pro určení kompatibility s kotli, tepelnými čerpadly a dalšími zdroji tepla. Niklový povlak zajišťuje odolnost proti korozi ve vlhkém prostředí.
Instalace a připojení
Instalace vyžaduje připojení bočních vstupů (ženské 1 palec a 5/4 palce) k hlavním přívodním potrubím. Výstupy 3/4 palce EK by měly být připojeny k jednotlivým otopným okruhům pomocí vhodných spojek. Vzdálenost mezi výstupy 50 mm umožňuje standardní rozvrhy potrubí. Instalatéři by měli ověřit, že všechna připojení jsou utažena podle specifikací výrobce, a že montážní závěsy jsou pevně upevněny, aby se zabránilo vibracím. Běžné chyby zahrnují nesprávnou orientaci závitů a nedostatečné zajištění těsnosti u vstupů a výstupů.
Kompatibilita a příslušenství
Tato sestava je kompatibilní se standardními měděnými a PPR potrubními systémy. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou redukční ventily, nádoby na roztažnost a vyvažovací ventily. Sestava zahrnuje kulové kohouty a zátky pro izolaci okruhů a údržbu.
Technický pozadí pro projektanty
Rozdělovač funguje jako rozdělovací bod, který rozděluje hlavní tok do více okruhů. Konstrukce z niklové mosaz CW617N poskytuje mechanickou pevnost a odolnost proti tepelné expanzi. Návrh umožňuje rovnoměrné rozdělení toku a minimalizuje ztráty tlaku. Účinnost systému závisí na správném rozměrování připojených okruhů a správném vyvážení tokových množství. Dlouhodobá výkonnost je ovlivněna kvalitou vody a pravidelnou údržbou ventilů a těsnění.
Údržba a provoz
Doporučuje se pravidelná kontrola kulových kohoutů a těsnění, aby byl zajištěn beznetekový provoz. Zátky by měly být kontrolovány na utažení, zejména po změnách tlaku systému. Nejsou definována konkrétní intervaly údržby, ale vizuální kontroly během pravidelné údržby jsou doporučeny.
Nejčastější otázky
Může být tento rozdělovač připojen k systému s tepelným čerpadlem?
Ano, provozní parametry jsou kompatibilní s systémy s tepelným čerpadlem pracujícími do 120°C a tlaku PN 10.
Je tento rozdělovač vhodný pro použití s glykolem?
Ano, niklový povlak poskytuje odolnost proti korozi způsobené glykolem.
Mohou být kulové kohouty vyměněny samostatně?
Ano, kulové kohouty jsou navrženy pro výměnu jednotlivě bez nutnosti odstranění celé sestavy rozdělovače.
Jaký je maximální počet okruhů, které lze připojit?
Přes výstupy 3/4 palce EK lze připojit pět okruhů, jak je uvedeno ve specifikacích.
Doplňkové parametry
| Kategorie: | IVAR.CS 501 NS - Sestava rozdělovač/sběrač - bez skříně |
|---|---|
| Hmotnost: | 5.2 kg |
| EAN: | biela |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:20:40 |
