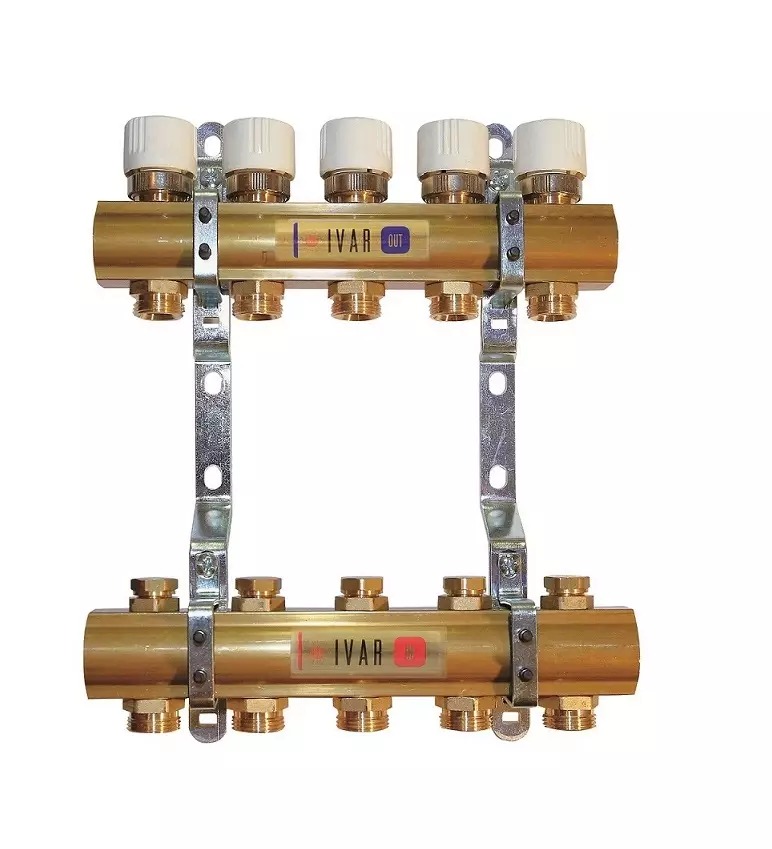

Rozdělovač/sběrač – bez krytu – 5/4 palce x EK; 6cestný; měď
Kód: 400286Související produkty
Detailní popis produktu
Rozdělovače/sběrače jsou základními komponenty hydraulických otopných soustav, zejména v budovách s více otopnými okruhy. Často se používají v obytných i komerčních objektech, kde je potřeba přesného řízení průtoku a vyvážení soustavy. Tato měděná sestava je vhodná pro integraci do soustav s kombinovanými způsoby vytápění, například kombinující otopná tělesa s podlahovým vytápěním. Jednotka umožňuje distribuci ohřáté vody do jednotlivých okruhů a jejich návrat, čímž zajistí rovnoměrné vytápění a efektivitu soustavy.
Montážní firmy pracující s touto variantou obvykle zajišťují návrh, vyvážení a uvedení do provozu soustavy. Sestava se instaluje v centrální části otopné soustavy, často v technických místnostech nebo výdechových prostorech. Je připojena k hlavním přívodním a návratním potrubím a k jednotlivým otopným okruhům. Jednotka musí být pevně upevněna a orientována podle rozvrhu soustavy, aby zajišťovala optimální výkon.
Technické parametry
| Materiál | Měď CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 400286 |
| Značka | IVAR |
Montáž a připojení
Rozdělovač/sběrač je připojen pomocí závitů 5/4 palce EK (vnější). Montážní firmy musí zajistit, že všechna připojení jsou správně utěsněna vhodným závitovým těsněním nebo páskem PTFE, aby se zabránilo únikům. Sestava zahrnuje montážní konzoly pro bezpečné upevnění na stěny nebo konstrukce. Je důležité orientovat rozdělovač a sběrač správně, aby odpovídaly směru průtoku v otopné soustavě. Běžné chyby při montáži zahrnují nesprávné utěsnění závitů, špatnou orientaci jednotky a nedodržení pokynů výrobce pro vyčištění a uvedení do provozu. Tyto chyby mohou vést k neefektivnosti soustavy nebo poškození rozdělovače v průběhu času.Kompatibilita a příslušenství
Tento měděný rozdělovač je kompatibilní se standardními otopnými soustavami, které používají závitová připojení pro otopná tělesa a potrubí. Často se používá spolu s otopnými tělesy, oběhovými čerpadly a vyvažovacími ventily. Další komponenty, jako izolace, montážní materiál a nástroje pro vyvažování soustavy, mohou být potřeba pro kompletní instalaci.Technický pozadí pro projektanty
Rozdělovač funguje tím, že rozděluje přitékající proud horké vody do více okruhů a shromažďuje návratní proud z každého. Měď CW617N je zvolena pro svou odolnost a odolnost vůči tepelnému roztažení. Návrh umožňuje řízení jednotlivých okruhů pomocí regulovatelných a uzavíracích ventilů, což pomáhá dosáhnout vyváženého rozdělení tepla. Integrace této jednotky do soustavy musí zahrnovat tepelné roztažení, rozložení potrubí a přístupnost pro údržbu. Doba životnosti a efektivita rozdělovače jsou ovlivněny kvalitou systémové vody, přítomností nečistot a četností údržby soustavy. Správné uvedení do provozu, včetně vyčištění a úpravy soustavy, je zásadní pro prevenci zácp a koroze.Údržba a provoz
Pravidelná kontrola rozdělovače je doporučena, aby se zajistilo, že všechna připojení zůstanou pevná a ventily fungují hladce. Výrobce doporučuje důkladné vyčištění soustavy před uvedením do provozu, zejména při kombinaci různých způsobů vytápění, jako jsou otopná tělesa a podlahové vytápění. Doporučuje se použít úpravu soustavy, jako je GEL.LONG LIFE 100, aby se udržela vnitřní čistota a zabránilo se korozi.Nejčastější otázky
Může být tento rozdělovač použit v soustavě s kombinovanými způsoby vytápění?
Ano, je vhodný pro soustavy kombinující otopná tělesa a podlahové vytápění. Soustava však musí být vyčištěna a upravena podle pokynů výrobce před provozem.
Jaká je maximální provozní teplota rozdělovače?
Maximální provozní teplota je +120 °C, což je vhodné pro standardní aplikace vytápění.
Je pro tento rozdělovač potřeba kryt?
Ne, tato varianta je dodávána bez krytu. Je určena k instalaci do přístupných technických prostor, kde ochrana před fyzickým poškozením je zajištěna prostředím instalace.
Jaké ventily jsou s rozdělovačem součástí?
Sestava zahrnuje rozdělovač s regulovatelnými uzavíracími ventily a sběrač s uzavíracími ventily pro řízení jednotlivých okruhů.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 D - Sestava rozdělovač/sběrač - bez skříně |
|---|---|
| Hmotnost: | 6.86 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
