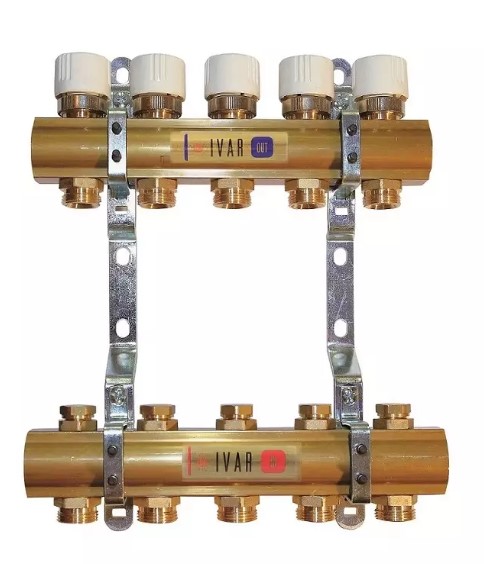

Rozdělovač/sběrač – bez krytu – 5/4 "xEK; 7cestný; mosaz
Kód: 400287Související produkty
Detailní popis produktu
Tento rozdělovač/sběrač se běžně používá v bytových a komerčních otopných systémech, kde je vyžadována přesná regulace průtoku a zónování systému. Instaluje se obvykle do centrálních otopných systémů s otopnými tělesy, kde efektivně distribuuje a sbírá topný prostředek. Mosazná konstrukce zajišťuje odolnost a odolnost proti korozi, což z něj dělá vhodný produkt pro dlouhodobý provoz v uzavřených otopných okruzích.
Instalatéři pracující s víceokružovými systémy najdou tuto sadu ideální pro vyvážení a správu distribuce průtoku. Je zvláště užitečná v systémech, kde je kombinováno otopné těleso a podlahové vytápění, což vyžaduje pečlivé zónování a izolace. 7cestná konfigurace umožňuje nezávislé řízení několika větví, čímž zajišťuje optimální výkon systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400287 |
| Značka | IVAR |
Montáž a připojení
Rozdělovač/sběrač se připojuje pomocí šroubení 5/4" EK, které je třeba správně utěsnit, aby nedocházelo k únikům. Instalatéři by měli zajistit, že všechna připojení jsou utažena podle specifikací výrobce a že jsou montážní závěsy správně umístěny, aby podporovaly sadu. Důležité je zkontrolovat zarovnání rozdělovače a sběrače, aby nedocházelo ke stresu na potrubí a ventilech. Běžné chyby při montáži zahrnují nesprávné utěsnění šroubení a špatné umístění montážních závěsů. Tyto chyby mohou vést k únikům nebo mechanickému stresu na ventilech. Vždy před uvedením systému do provozu zkontrolujte kompatibilitu tlaku a teploty systému.Kompatibilita a příslušenství
Tento mosazný rozdělovač/sběrač je kompatibilní se standardními otopnými systémy s otopnými tělesy a vyžaduje standardní potrubí s připojením 5/4" EK. K dokončení montáže je třeba objednat montážní závěsy a utěsnění zvlášť. Doporučuje se použít přípravu GEL.LONG LIFE 100 jako součást uvedení systému do provozu, aby byl zajištěn dlouhodobý výkon a zabráněno zácpám.Technický pozadí pro projektanty
Rozdělovač/sběrač pracuje tak, že distribuuje topný prostředek z jediného přívodu do více okruhů a sbírá návratový průtok z každého okruhu do jediného návratu. Mosaz CW617N je vybrán pro svou vysokou pevnost a tepelnou stabilitu, což zajišťuje spolehlivý provoz v průběhu času. Jmenovitý tlak PN 10 a provozní teplota +120 °C umožňují integraci do standardních centrálních otopných systémů s otopnými tělesy. Účinnost a životnost sady závisí na správném vyvážení systému, pravidelné údržbě a použití vhodných přípravků pro systém.Služba a provoz
Aby byla zajištěna účinnost systému, je důležité dodržovat pokyny výrobce pro vyplavení a úpravu systému. Před uvedením systému do provozu, zejména při kombinaci různých způsobů vytápění, je třeba provést důkladné vyplavení systému, aby byly odstraněny nečistoty. Doporučuje se použít přípravu GEL.LONG LIFE 100, aby byly zabráněny dlouhodobým zácpám a zajištěn hladký provoz. Pravidelné vizuální kontroly připojení a ventilů by měly být prováděny, aby byly odhaleny případné známky opotřebení nebo úniků.Nejčastější otázky
Může být tento rozdělovač použit v systému s otopnými tělesy i podlahovým vytápěním?
Ano, je vhodný pro takové systémy. Je však nutné provést důkladné vyplavení systému před provozem a doporučuje se použít přípravu GEL.LONG LIFE 100, aby byly zabráněny zácpám.
Jaká je maximální teplota, kterou tento rozdělovač vydrží?
Maximální provozní teplota je +120 °C, což je vhodné pro standardní centrální otopné systémy s otopnými tělesy.
Je nutné použít konkrétní utěsnění pro šroubení?
Ano, správné utěsnění je zásadní pro zabránění únikům. Použijte utěsnění kompatibilní s mosazí a provozními podmínkami systému.
Může být tento rozdělovač nainstalován bez krytu?
Ano, je navržen pro montáž bez krytu. Montážní závěsy jsou zahrnuty, aby byla sada pevně upevněna.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 D - Sestava rozdělovač/sběrač - bez skříně |
|---|---|
| Hmotnost: | 8.11 kg |
| EAN: | biela |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:45 |
