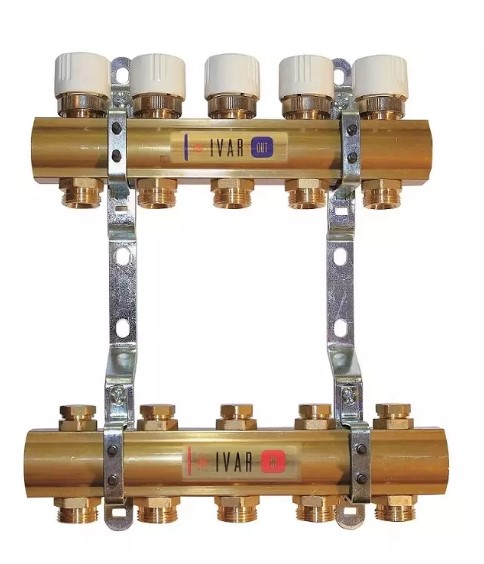

Rozdělovač/sběrač – bez krytu – 5/4 "xEK; 8cestný; mosaz

Detailní popis produktu

Rozdělovače/sběrače jsou základními komponenty v centrálních otopných soustavách, zejména v konfiguracích s více oběhy, jako jsou otopná tělesa. Tyto jednotky jsou běžně instalovány v obytných i komerčních budovách, kde je vyžadována přesná regulace průtoku a vyvážení soustavy. Montéři tyto sady obvykle používají v systémech s zónováním, například v těch, které kombinují otopná tělesa a podlahové vytápění. Sada je navržena tak, aby usnadnila distribuci a sběr ohřáté vody mezi více oběhy, čímž zajistí rovnoměrné rozdělení tepla a efektivní provoz soustavy.

Properní výběr a instalace rozdělovačů/sběračů jsou klíčové pro efektivitu a trvanlivost soustavy. Materiál, tlaková třída a odolnost vůči teplotě musí být v souladu s provozními podmínkami soustavy. Tato jednotka je určena pro použití v uzavřených otopných soustavách s glykolem nebo vodou jako tepelným médiem. Mosazná konstrukce zaručuje odolnost vůči korozi a mechanickému namáhání, čímž je vhodná pro dlouhodobý provoz v běžných otopných prostředích.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Nominální tlak	PN 10
Kód	400288
Značka	IVAR

Instalace a připojení

Tato sada rozdělovače/sběrače je připojována pomocí závitů 5/4" EK (vnější). Rozdělovač a sběrač jsou předem vybaveny řídicími a uzavíracími ventily a mají být namontovány pomocí dodaných montážních konzol. Montéři musí zajistit, že soustava je plně vyčištěna před uvedením do provozu, zejména v kombinovaných systémech s otopnými tělesy a podlahovým vytápěním. Zvláštní pozornost je třeba věnovat zarovnání vstupních a výstupních hrdel, aby nedošlo ke komplikacím s průtokem. Běžnou chybou je nedostatečné vyčištění soustavy, což může vést k zablokování a snížení účinnosti. Vždy ověřte celistvost závitových spojení a ujistěte se, že všechny ventily jsou ve správné poloze před aktivací soustavy.

Kompatibilita a příslušenství

Tato sada je kompatibilní se standardními otopnými tělesy a je navržena pro použití v otopných obězech s tlakem PN 10. Je určena pro použití s měděnými nebo ocelovými potrubími a vyžaduje vhodnou izolaci v místech vystavených okolnímu prostředí. V balení nejsou zahrnuta žádná další příslušenství, ale jsou dodány montážní konzoly. Pro ochranu soustavy se doporučuje použít léčivý přípravek GEL.LONG LIFE 100 podle doporučení výrobce.

Technický pozadí pro projektanty

Pracovní princip této sady rozdělovače/sběrače je založen na kontrolované distribuci a sběru ohřáté vody mezi více oběhy. Materiál mosaz CW617N poskytuje vysokou mechanickou pevnost a odolnost vůči tepelnému roztažení, čímž zajišťuje stabilní provoz v průběhu času. Návrh umožňuje individuální řízení oběhů, což je klíčové pro vyvážení soustavy a udržení rovnoměrného výkonu. Integrace do soustavy musí zahrnovat tepelné roztažení materiálu a hydraulický odpor způsobený ventily. Trvanlivost a účinnost sady jsou ovlivněny kvalitou systémové vody a přítomností nečistot, proto je vyžadováno plné vyčištění soustavy před uvedením do provozu.

Služba a provoz

Pravidelná údržba zahrnuje pravidelné kontrolování ventilů na úniky a správnou funkci. Soustavu je třeba pravidelně čistit podle doporučení výrobce. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat plán údržby uvedený v technické dokumentaci. Během provozu zajistěte, že soustava je bez vzduchových bublin a že průtok je vyvážený mezi všemi oběhy. Jakékoliv známky koroze nebo mechanického opotřebení je třeba řešit okamžitě, aby nedošlo k poruše soustavy.

Nejčastější otázky

Může být tato sada použita v kombinovaných otopných soustavách?
Ano, je vhodná pro systémy kombinující otopná tělesa a podlahové vytápění, poskytuje-li soustava správné vyčištění a údržbu.

Je kompatibilní s glykolovými tepelnými médiy?
Ano, materiál mosaz je kompatibilní s glykolovými médiy, ale soustava musí být vyčištěna před uvedením do provozu, aby byly odstraněny nečistoty.

Jaká je maximální provozní teplota?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických parametrech.

Mohou být ventily vyměňovány jednotlivě?
Ano, řídicí a uzavírací ventily jsou navrženy pro individuální výměnu, což umožňuje údržbu bez výměny celé sady.
