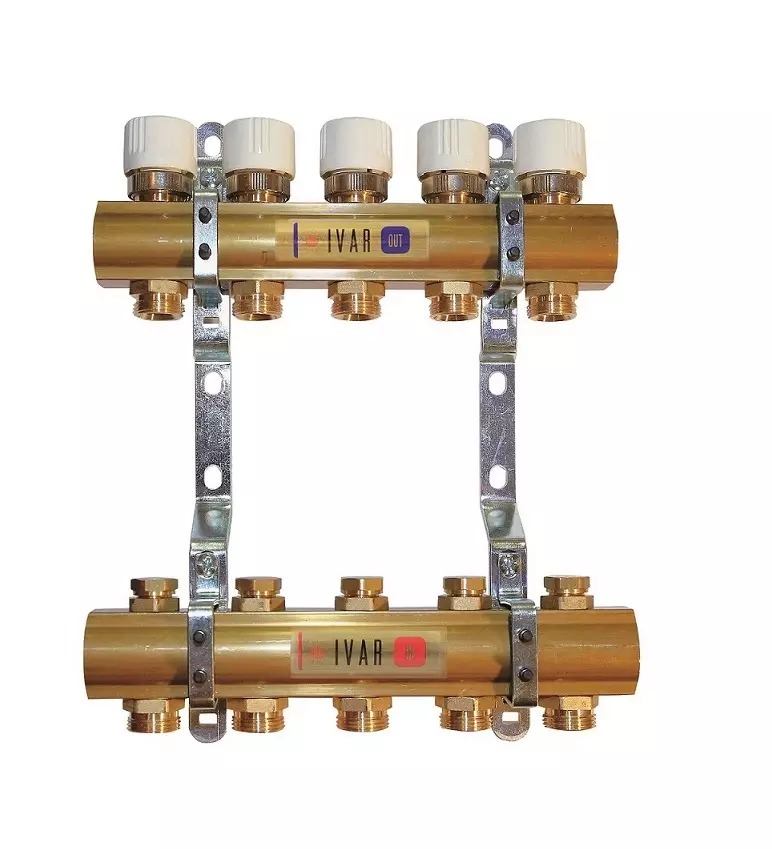

Rozdělovač/sběrač – bez pouzdra – 5/4 palce x EK; 4cestný; mosaz

Detailní popis produktu

Tento rozdělovač/sběrač se běžně používá v bytových i komerčních otopných soustavách, kde je potřeba přesného rozdělení a sběru proudu. Často se instaluje do systémů s více otopnými tělesy nebo do konfigurací kombinujících otopná tělesa a podlahové vytápění. Mosazná konstrukce zajišťuje odolnost a kompatibilitu se standardními otopnými médi, zatímco 4cestný design umožňuje efektivní řízení proudu v středně velkých instalacích. Montážní firmy by měly zajistit správné zarovnání a pevné upevnění, aby se zabránilo vibracím a únikům.

Sestava je vhodná pro využití v centrálních otopných soustavách, kde je potřeba zónování a regulace proudu. Často se používá v aplikacích, kde je potřeba individuální regulace teploty v místnostech, například v budovách s více místnostmi nebo v systémech s kombinovaným vytápěním. Zahrnutí řídicích a uzavíracích ventilů umožňuje snadnou údržbu a izolaci systému při opravách nebo sezónním vypnutí.

Technické parametry

Materiál	Mosaz CW617N
Prov. teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	400284
Značka	IVAR

Prov. teplota +120 °C a jmenovitý tlak PN 10 jsou klíčové pro výběr správného rozdělovače pro daný systém. Tyto parametry zajišťují kompatibilitu se standardními otopnými okruhy a umožňují bezpečný provoz za běžných provozních podmínek. Mosaz CW617N je vybrána díky své odolnosti proti korozi a mechanickému namáhání, což z ní činí vhodný materiál pro dlouhodobé použití v uzavřených otopných systémech.

Montáž a připojení

Rozdělovač/sběrač se připojuje pomocí 5/4 palce EK závitů, což jsou běžné v evropských otopných systémech. Montážní firmy by měly ověřit, že všechna připojení jsou čistá a bez nečistot, před zatíráním. Sestava by měla být upevněna pomocí dodaných montážních konzol, aby byla zajištěna stabilita a zabráněno pohybu během provozu. Běžné chyby při montáži zahrnují nesprávnou orientaci distribuční části a sběrače, což může vést k nerovnoměrnému průtoku a snížení účinnosti systému. Je důležité dodržovat pokyny výrobce pro montáž a zarovnání, aby se tyto problémy vyhnuly.

Kompatibilita a příslušenství

Tento rozdělovač je navržen k použití s běžnými komponentami otopných systémů, jako jsou otopná tělesa, rozdělovače pro podlahové vytápění a oběhová čerpadla. Je kompatibilní se systémy pracujícími za uvedených tlakových a teplotních podmínek. K dokončení instalace mohou být potřeba další komponenty, jako izolace, montážní konzoly a řídicí systémy. Pro tuto verzi nejsou uvedeny konkrétní příslušenství.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rovnoměrně distribuuje ohřátou vodu do více okruhů a sbírá návratový proud pro opětovné ohřátí. Mosazný materiál poskytuje dobrou tepelnou vodivost a konstrukční stabilitu, což zajišťuje rovnoměrné rozdělení tepla a minimální tlakovou ztrátu. Legura CW617N je známá svou odolností proti dezinkifikaci a napěťové korozi, což z ní činí vhodný materiál pro použití v uzavřených otopných systémech. Design umožňuje integraci do nových i rekonstruovaných systémů, kde 4cestná konfigurace je ideální pro menší až středně velké instalace. Výkon rozdělovače je ovlivněn kvalitou připojení a celkovou vyvážeností systému.

Údržba a provoz

Pravidelná kontrola rozdělovače je doporučena, aby bylo zajištěno, že všechna připojení jsou pevná a neexistuje únik. Výrobce doporučuje důkladné vyplavení systému před uvedením do provozu, zejména v systémech kombinujících různé způsoby vytápění. To pomáhá odstranit jakékoliv částice, které by mohly ovlivnit fungování ventilů nebo způsobit zácpky. Nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna podle běžných praxí pro otopné systémy.

Nejčastější otázky

Může být tento rozdělovač použit v systémech s otopnými tělesy i podlahovým vytápěním?
Ano, rozdělovač je vhodný pro kombinované systémy. Výrobce doporučuje vyplavení systému před uvedením do provozu, aby byly odstraněny jakékoliv nečistoty, které by mohly ovlivnit výkon.

Je nutné použít konkrétní přípravu před uvedením do provozu?
Výrobce doporučuje použít přípravu GEL.LONG LIFE 100 k úpravě otopné soustavy před provozem. To pomáhá zajistit dlouhodobý výkon a snížit riziko vnitřní koroze.

Jaká je maximální provozní teplota pro tento rozdělovač?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických parametrech. Překročení této teploty může ovlivnit integritu připojení a výkon ventilů.

Může být tento rozdělovač použit s komponenty jiných značek?
Ano, rozdělovač je kompatibilní se standardními komponentami otopných systémů, pokud jsou tlak a teplota v rámci uvedených mezí. Připojení 5/4 palce EK jsou běžné v evropských otopných systémech.
