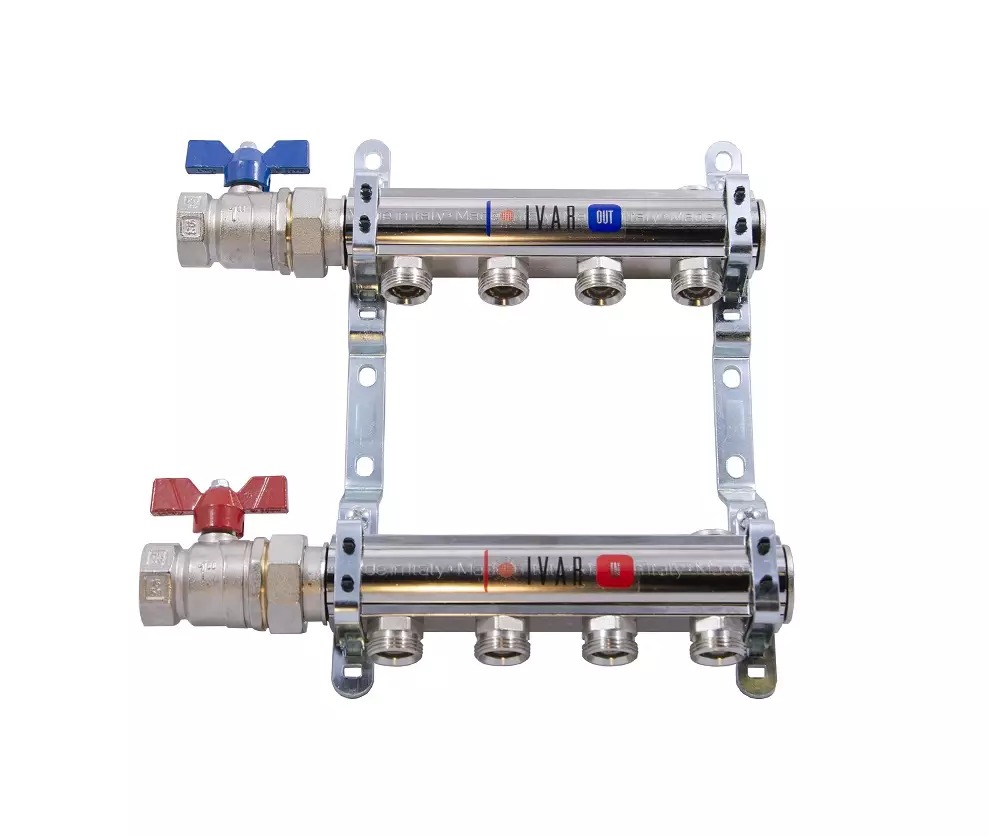

Rozdělovač/sběrač sestava - bez krytu - 5/4 palce xEK; 2cestný; nikl
Kód: 401362NSouvisející produkty
Detailní popis produktu
Rozdělovače a sběrače jsou základní komponenty v hydraulických otopných soustavách, zejména v bytových a komerčních budovách, kde je potřeba zónování a distribuce průtoku. Instalatéři pracující na otopných okruzích, podlahovém vytápění nebo distribuci sanitární vody často používají tyto sestavy k řízení průtoku a zajištění vyváženého provozu. Model IVAR.CS 501 NS je vhodný pro systémy vyžadující dvoucestnou konfiguraci s přímým připojením k otopným zařízením a sanitárním okruzům. Niklová konstrukce z mosazi CW617N poskytuje odolnost proti korozi a opotřebení, což je vhodné pro prostředí se střední chemickou expozicí.
Při instalaci těchto systémů musí technici zajistit, že rozdělovač je správně rozměrován pro počet okruhů a že tlakové a teplotní parametry odpovídají požadavkům systému. Sestava se obvykle montuje v centrální části strojovny nebo pod podlahovou desku, v závislosti na návrhu systému. Absence krytu u tohoto modelu umožňuje vlastní integraci do stávajících skříní nebo montážních systémů.
Technické parametry
| Materiál | Niklová mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 401362N |
| Značka | IVAR |
Provozní teplota +120 °C a tlaková klasifikace PN 10 jsou klíčové pro určení vhodnosti tohoto rozdělovače pro konkrétní otopné aplikace. Tyto parametry zajišťují kompatibilitu se standardními otopnými okruhy a umožňují bezpečný provoz za běžných provozních podmínek. Niklová konstrukce z mosazi (CW617N) poskytuje odolnost proti korozi a mechanickému opotřebení, což je důležité pro dlouhodobou spolehlivost v mokrém prostředí.
Instalace a připojení
Instalace sestavy rozdělovače/sběrače IVAR.CS 501 NS zahrnuje upevnění jednotky na stabilní plochu pomocí dodaných montážních závěsů. Vstupy jsou 1 palce F a 5/4 palce F, zatímco výstupy jsou 3/4 palce EK. Vzdálenost mezi výstupy je 50 mm, což je třeba zohlednit při plánování rozvrhu systému. Technici by měli ověřit, že vstupní a výstupní připojení odpovídají potrubnímu systému a že všechny spoje jsou utaženy podle specifikací výrobce.
Běžné chyby při instalaci zahrnují nesprávnou orientaci rozdělovače, nedostatečné těsnění spojů a nedostatečné zohlednění tepelné roztažnosti. Je důležité zajistit, že kulové kohoutky na vstupu jsou plně otevřené během komise a že systém je odpuštěn z vzduchu, aby se zabránilo omezení průtoku. Zahrnutí kulových kohoutků na vstupu umožňuje izolaci jednotlivých okruhů, což je užitečné pro údržbu a odstraňování poruch.
Kompatibilita a příslušenství
Tato sestava rozdělovače/sběrače je navržena pro použití se standardními otopnými systémy a lze ji integrovat s otopnými tělesy, okruhy podlahového vytápění a sanitárními vodovody. Niklová konstrukce z mosazi je kompatibilní s měděným a ocelovým potrubím a typ závitu EK zajišťuje bezpečná připojení. Další komponenty, jako izolace, potrubní svorky a kompenzátory, mohou být potřeba v závislosti na návrhu systému. Sestava zahrnuje vstupní kulové kohoutky a zátky, ale vnější komponenty, jako pojistné ventily nebo vyvažovací ventily, mohou být potřeba přidat pro plnou funkčnost systému.
Technický pozadí pro návrháře
IVAR.CS 501 NS funguje jako dvoucestný rozdělovač, který směruje průtok z jednoho vstupu do více výstupů a sbírá návratový průtok z téhož počtu okruhů. Niklová konstrukce z mosazi (CW617N) poskytuje dobrý tepelný vodivost a mechanickou pevnost, což podporuje efektivní přenos tepla a konstrukční pevnost. Tlaková klasifikace PN 10 zajišťuje, že sestava může zvládnout běžné tlakové kolísání v otopných systémech bez deformace nebo úniku.
Návrháři by měli zohlednit tepelnou roztažnost rozdělovače a příslušného potrubí při plánování rozvrhu. Absence krytu umožňuje větší flexibilitu v montáži, ale vyžaduje pečlivé plánování k ochraně sestavy před fyzickým poškozením. Limit provozní teploty +120 °C je vhodný pro většinu otopných aplikací, ale měl by být ověřen proti maximálním provozním podmínkám systému.
Údržba a provoz
Doporučuje se pravidelná kontrola rozdělovače a jeho spojů k zajištění pokračujícího výkonu. Technici by měli kontrolovat příznaky koroze, úniků nebo opotřebení kulových kohoutků a spojů. Niklové povlaky poskytují ochrannou vrstvu, ale v prostředích s vysokou chemickou expozicí může být potřeba dodatečná ochrana proti korozi. Nejsou poskytovány konkrétní intervaly údržby, ale systém by měl být kontrolován během pravidelné údržby otopné instalace.
Často kladené otázky
Může být IVAR.CS 501 NS připojen k sanitární vodovodnímu okruhu?
Ano, rozdělovač je vhodný pro použití se sanitárními vodovody díky své konstrukci z niklové mosazi a tlakové klasifikaci PN 10. Kulové kohoutky na vstupu umožňují izolaci jednotlivých okruhů.
Jaký je maximální počet okruhů, které lze připojit k tomuto rozdělovači?
Počet okruhů závisí na návrhu systému, ale vzdálenost 50 mm mezi výstupy by měla být zohledněna při plánování rozvrhu. Sestava se obvykle používá pro až pět okruhů.
Je možné nainstalovat tento rozdělovač bez krytu?
Ano, model je navržen bez krytu, což umožňuje vlastní integraci do stávajících skříní nebo montážních systémů. Tím se získá větší flexibilita v instalaci, ale vyžaduje se pečlivé plánování k ochraně sestavy před fyzickým poškozením.
Jaký typ závitu se používá pro výstupy?
Výstupy používají 3/4 palce EK typ závitu, což je běžně používáno v evropských otopných systémech. Tím se zajišťuje kompatibilita se standardním potrubím a příslušenstvím.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.CS 501 NS - Sestava rozdělovač/sběrač - bez skříně |
|---|---|
| Hmotnost: | 3.8 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:20:39 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
