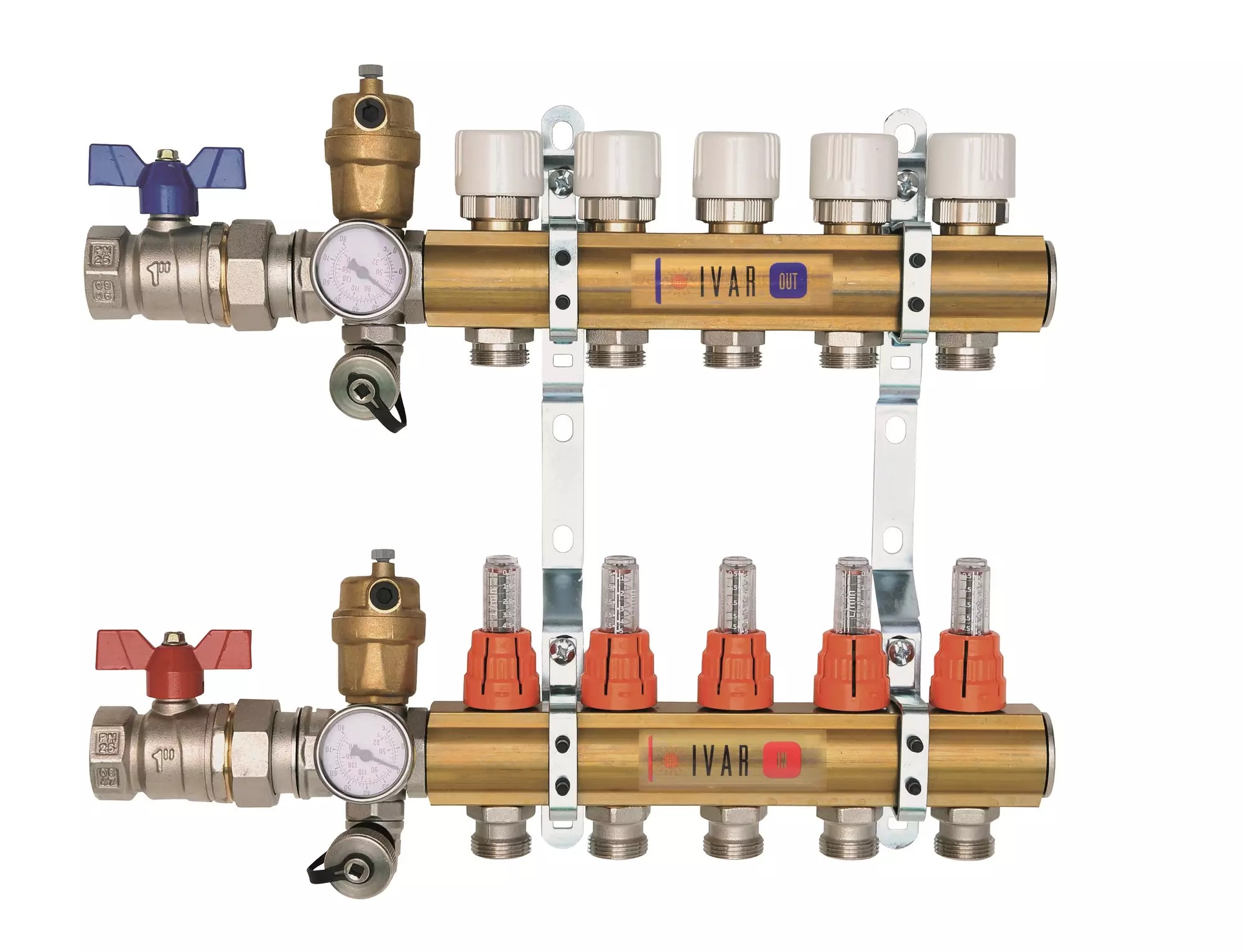

Rozdělovač/sběrač – pro podlahové vytápění – bez skříně – 1 palce x EK; 9cestný; mosazný

Detailní popis produktu

Tato sestava rozdělovače/sběrače je navržena k použití v instalacích podlahového vytápění, kde přesná regulace průtoku a vyvážení systému jsou klíčové. Často se používá ve venkovských i komerčních budovách a podporuje jak nové stavby, tak rekonstrukce. Systém se integruje do standardních hydronických topných obvodů a vyžaduje pečlivé plánování pro zajištění rovnoměrného rozdělení tepla po povrchu podlahy.

Montéři pracující s touto jednotkou často zpracovávají několik smyček v rozsáhlých plochách podlah. Mosazná konstrukce poskytuje odolnost proti korozi a trvanlivost, což zajišťuje vhodnost pro dlouhodobý provoz v uzavřených systémech. Sestava je určena k instalaci bez skříně, což umožňuje přímý přístup k ovládacím prvkům a ventily pro pravidelnou údržbu a úpravy.

Technické parametry

Instalace a připojení

Rozdělovač je připojen pomocí 1 palcových vnějších závitů (EK), které musí být přizpůsobeny odpovídajícím přípojkám a potrubím. Před instalací ověřte typ a průměr závitů na připojovacích potrubích. Jednotka je dodávána s montážními závěsy pro bezpečné upevnění na stěny nebo podlahy. Během instalace zajistěte, že rozdělovač a sběrač jsou zarovnány a vyrovnány, aby se zabránilo nerovnoměrnému rozdělení průtoku.

Vyhněte se překřížení závitů během montáže a dvořitě ověřte, že všechna spojení jsou správně utěsněna vhodnými těsněními nebo závitovým těsnicím prostředkem. Ujistěte se, že průtokoměry a uzavírací ventily jsou nainstalovány ve správném směru. Běžnou chybou je obrácení směru průtokoměrů, což může vést k nepřesným měřením a nesprávnému provozu systému. Po instalaci proveďte tlakovou zkoušku, aby byla potvrzena integrity systému před uvedením do provozu.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními měděnými nebo PEX potrubími používanými v systémech podlahového vytápění. Je navržen k použití se standardními oběhovými čerpadly a termostatickými ovládacími prvky. Při objednávce určete požadovanou konfiguraci bez skříně (přípona BS). Další komponenty, jako jsou expanzní nádoby, filtry a vyvažovací ventily, by měly být vybrány podle návrhu systému a požadované zátěže.

Jednotka je dodávána s dvěma kulovými kohouty s klikami, dvěma obchůdkami s automatickými výfuky a odvzdušňovacími kohouty a dvěma zátkami. Tyto komponenty umožňují izolaci a údržbu jednotlivých smyček. Montéři by měli zvážit i instalaci systémového filtru před rozdělovačem, aby se zabránilo zablokování průtokoměrů a ventilů znečistěním.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje ohřátou vodu do několika paralelních smyček a sbírá návratový průtok pro recirkulaci. Mosaz CW617N použitá v těle poskytuje vysokou mechanickou pevnost a odolnost proti tepelnému cyklování. Jmenovitý tlak PN10 zajišťuje, že jednotka může bez deformace nebo úniku zvládnout typické domácí a lehce komerční tlaky.

Projektanti by měli zohlednit tepelné roztažnosti rozdělovače a příslušných potrubí při plánování rozložení. Ve větších systémech může být nutné použít flexibilní spojení nebo expanzní články. Integrace tohoto rozdělovače do celkového systému závisí na počtu smyček a požadovaném výkonu vytápění na zónu. Pravidelná údržba průtokoměrů a ventilů zajistí konzistentní výkon v průběhu času.

Údržba a provoz

Během pravidelné údržby zkontrolujte stav ventilů a průtokoměrů na známky opotřebení nebo zablokování. Ujistěte se, že funkce výfuku a odvzdušnění fungují správně. V případě potřeby vyčistěte vnitřní cesty podle pokynů výrobce. Doporučuje se kompletní výměna systému před uvedením do provozu, zejména pokud systém byl dlouhou dobu nečinný nebo pokud jsou známky znečistění.

Doporučuje se použít systémové úpravy, jako je GEL.LONG LIFE 100, aby se zabránilo vzniku vodního kamene a korozi. Problémy způsobené špatnou kvalitou vody nebo znečistěním nejsou pokryty zárukou výrobce. Postupujte podle pokynů výrobce pro údržbu a opravy, aby se zabránilo zrušení záruky nebo dalšímu poškození.

Nejčastější otázky

Může být tento rozdělovač použit s kotlem pracujícím při vyšší teplotě než 90 °C?
Ne, jednotka je určena pro maximální provozní teplotu +90 °C. Překročení této hranice může vést ke degradaci materiálu a selhání.

Je možné později přidat další větve k rozdělovači?
Ne, 9cestná konfigurace je pevná a nelze ji rozšířit po instalaci. Počet smyček tedy musí být plně rozhodnut během návrhu.

Jaký je doporučený způsob utěsnění závitových spojení?
Použijte vhodný závitový těsnicí prostředek nebo těsnění, aby bylo zajištěno netěsné spojení. Vyhněte se přetížení, které může poškodit mosazné přípojky.

Může být tato jednotka namontována vodorovně nebo svisle?
Typicky se montuje vodorovně pro snadný přístup a správnou funkci průtokoměrů. Svislá montáž může vyžadovat dodatečnou podporu a kontrolu vyrovnání.
