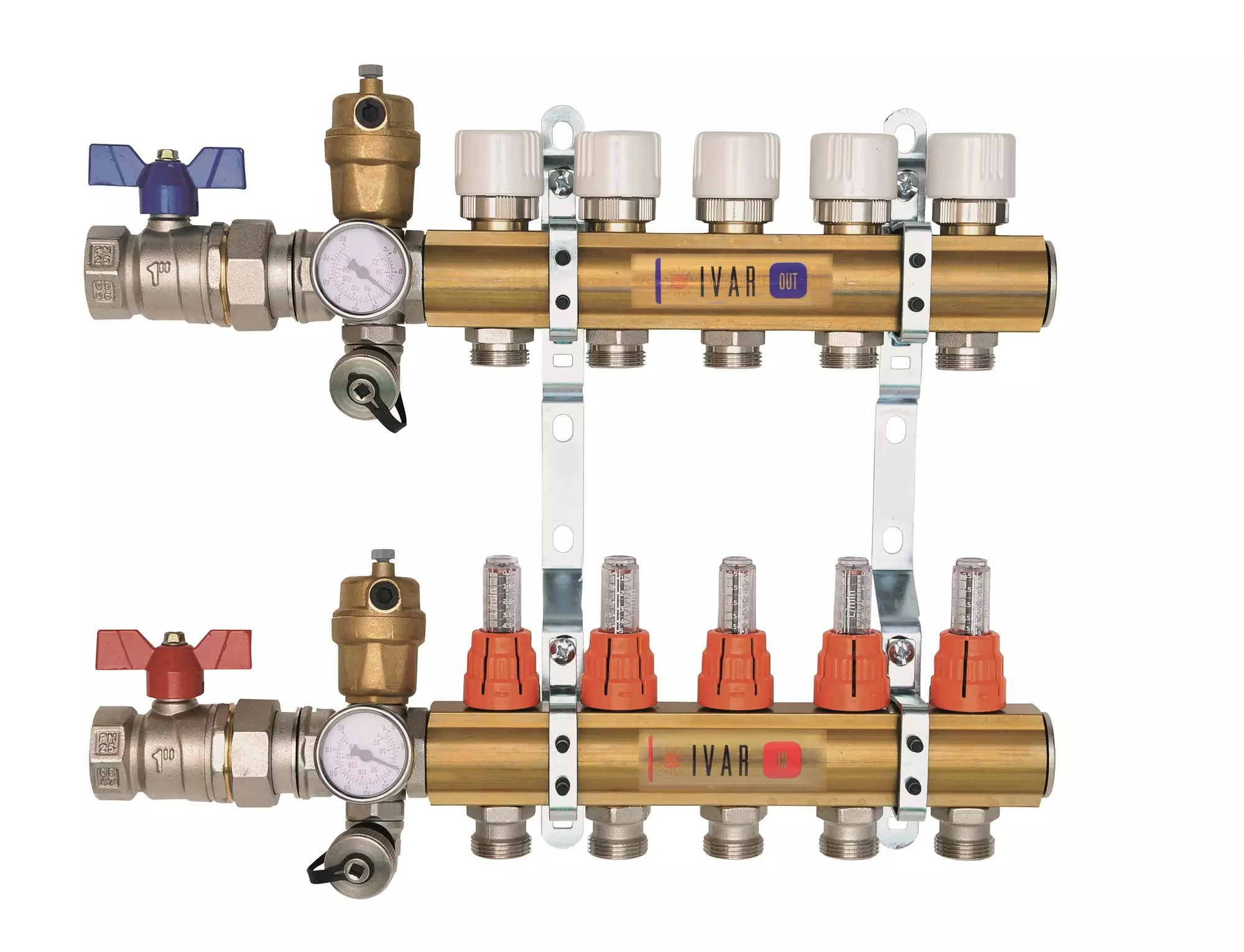

Rozdělovač-sběrač - pro podlahové vytápění - skříň N-KLASIK 2 - 1 palce x EK; 5cestný; mosaz

Detailní popis produktu

Tato sada rozdělovače-sběrače se používá v systémech podlahového vytápění v obytných i komerčních budovách. Instalatéři a technici pracující na aplikacích s podlahovým vytápěním ji využívají k efektivnímu rozdělení a sběru ohřáté vody. Jednotka se obvykle integruje do systémů s více smyčkami, což umožňuje vyvážené řízení průtoku a zónování. Podporuje jak nové instalace, tak rekonstrukce, kde je vyžadováno přesné řízení jednotlivých otopných obvodů.

Sada se montuje za skříní N-KLASIK 2 a je vhodná pro systémy s až pěti otopnými obvody. Připojuje se k distribučním trubkám pomocí 1 palcových závitů a je navržena pro použití s běžnými sítěmi potrubí pro podlahové vytápění. Jednotka musí být nainstalována v suchém a přístupném prostoru, aby bylo možné provádět údržbu a nastavení měřidel průtoku a uzavíracích ventilů.

Technické parametry

Montáž a připojení

Montáž začíná umístěním rozdělovače-sběrače do skříně N-KLASIK 2. Připojte rozdělovač a sběrač k přívodní a odtokové trubce pomocí 1 palcových vnějších závitů. Ujistěte se, že všechna spojení jsou utěsněna vhodným závitovým těsněním nebo páskem PTFE. Zkontrolujte, zda jsou montážní závěsy pevně upevněny, aby se zabránilo vibracím a následnému namáhání spojů. Běžné chyby při montáži zahrnují nesprávnou orientaci měřidel průtoku a nekorektní zarovnání jednotky s potrubním rozvrhem. Vždy zkontrolujte přítomnost vzduchových zácp a ujistěte se, že systém je plně vyčištěn před uvedením do provozu.

Kompatibilita a příslušenství

Tento rozdělovač-sběrač je kompatibilní s běžnými systémy podlahového vytápění využívajícími polyetylenové nebo PEX potrubí. Příslušenství, jako jsou montážní závěsy, těsnící směsi a vyvažovací nástroje, by mělo být součástí montážního balení. Další komponenty, jako jsou expanzní nádoby, oběhová čerpadla a termostatické ovládání, mohou být potřeba v závislosti na konfiguraci systému.

Technický pozadí pro projektanty

Rozdělovač-sběrač pracuje tím, že rozděluje přitékající horkou vodu do více obvodů a sbírá návratový průtok pro recirkulaci. Materiál mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v uzavřených otopných systémech. Integrace do systému závisí na počtu otopných zón a hydraulickém vyvážení smyček. Doba životnosti je ovlivněna kvalitou vymývání systému a přítomností nečistot ve vodě, které mohou zanést měřidla průtoku nebo poškodit ventily.

Údržba a provoz

Doporučuje se pravidelná kontrola měřidel průtoku a uzavíracích ventilů, aby bylo zajištěno přesné řízení. Zkontrolujte úniky na všech závitových spojích a ujistěte se, že vyvažování je zachováno ve všech obvodech. Systém by měl být vymýván podle pokynů výrobce před i po hlavní údržbě. V návodu není uvedeno žádné konkrétní intervaly údržby; podrobné pokyny naleznete v technickém listu.

Nejčastější otázky

Může být tento rozdělovač-sběrač použit v kombinovaných otopných systémech?
Ano, může být použit v systémech kombinujících podlahové vytápění s radiátory, pokud je hydraulické vyvážení správně nastaveno a systém je vymýven před provozem.

Jaký typ skříně je potřeba pro tuto sadu?
Doporučuje se skříň N-KLASIK 2. Uživatel musí specifikovat, zda je požadována verze na stěnu (kód +N) nebo volně stojící varianta (kód +BS) při objednávce.

Je možné později přidat další obvody?
Ne, jednotka je pevně určena pro pět obvodů. Pro další obvody je třeba nainstalovat a připojit samostatný rozdělovač-sběrač.

Je možné vyměnit měřidla průtoku jednotlivě?
Ano, každé měřidlo průtoku je samostatnou součástí a může být odstraněno a vyměněno bez ovlivnění zbytku rozdělovače-sběrače.
