Rozdělovač/sběrač pro podlahové vytápění - skříň P-KLASIK 2 - 1 "xEK; 5cestný; mosaz

Detailní popis produktu

Tento rozdělovač/sběrač se běžně používá v systémech podlahového vytápění v novostavbách i rekonstrukcích bytových i komerčních budov. Umožňuje vyvážené rozdělení a návrat topné vody do více zón. Instalatéři ho obvykle integrují do systémů pomocí předvulkanizovaných rozdělovačů, což zjednodušuje rozvržení a zkracuje čas montáže na místě. Mosazná konstrukce zaručuje odolnost v mokrém prostředí a kompatibilitu se standardními měděnými a plastovými potrubními systémy.

Systém se obvykle instaluje v technických místnostech, v užitkových prostorech nebo za stěnovými skříněmi. Je vhodný jak pro podlahové vytápění, tak pro hybridní systémy kombinující podlahové vytápění s otopnými tělesy. Sestava zahrnuje všechny potřebné komponenty pro okamžité připojení a uvedení do provozu, jako jsou ventily pro regulaci průtoku, uzavírací ventily a montážní konzole. Zahrnutí vzduchových ventilů a odvzdušňovacích bodů podporuje efektivní odvzdušnění a údržbu systému.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+90 °C
Nominální tlak	PN 10
Kód	553973
Značka	IVAR

Mosaz CW617N poskytuje odolnost proti korozi a tepelnou vodivost vhodnou pro dlouhodobé provozování při +90°C. Tlaková třída PN10 zajišťuje bezpečný provoz za běžných podmínek topné vody v domácnostech. Tyto parametry jsou zásadní pro výběr správné velikosti rozdělovače a ověření kompatibility s kotlem a potrubní sítí.Instalace a připojení Instalatéři by měli rozdělovač namontovat na stabilní a přístupné místo. Vnější závit 1" se připojuje k primárnímu přívodu a návratu. Každý okruh se připojuje pomocí standardních potrubních přírub 1/2 palce. Před instalací ověřte, že rozdělovač je správně rozměrován pro počet smyček v systému. Zkontrolujte, že všechny ventily jsou ve zavřené poloze a že montážní konzoly jsou pevně upevněny, aby se zabránilo vibracím. Běžnou chybou je nesprávná orientace vzduchového ventilu a odvzdušňovacího ventilu, což může omezit odvzdušnění systému. Ujistěte se, že instalace odpovídá místním stavebním normám a že skříň je správně uzavřena proti prachu a vlhkosti.Kompatibilita a příslušenství Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění s potrubím PEX, PE-RT nebo měďovým. Funkční je s termostatickými směšovacími ventily a místními termostaty pro zónování. Pro optimální výkon mohou být potřeba příslušenství jako izolační panely a vyvažovací nástroje. Další komponenty, jako jsou expanzní nádoby nebo oběhová čerpadla, nejsou zahrnuty a musí být specifikovány zvlášť.Technický pozadí pro projektanty Rozdělovač rovnoměrně distribuuje topnou vodu do jednotlivých vytápěcích smyček a shromažďuje ochlazenou návratní vodu. Mosaz CW617N nabízí vysokou pevnost a odolnost proti dezinkifikaci, což z ní činí vhodný materiál pro použití v agresivních vodních podmínkách. Design integruje průtokoměry a uzavírací ventily, aby umožnil přesnou regulaci a izolaci zón. Trvanlivost a efektivita systému závisí na správném rozměrování, správném vyvážení průtoku a pravidelném odmyvání systému, aby se zabránilo usazování usazenin.Údržba a provoz Než systém uvedete do provozu, musí být důkladně odmyt podle pokynů výrobce, aby se odstranily jakékoli nečistoty, které by mohly zablokovat ventily nebo průtokoměry. Doporučuje se pravidelná kontrola vzduchového ventilu a odvzdušňovací funkce. Pokud se objeví nepravidelnosti v průtoku, zkontrolujte stav průtokoměrů a výstup ventilů. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby.Nejčastější otázky

Může být tento rozdělovač použit v kombinaci s podlahovým vytápěním a otopnými tělesy?
Ano, za předpokladu, že systém je správně vyvážený a rozdělovač je namontován před otopnými okruhy. Tlaková třída PN10 je pro běžné domácí vytápěcí systémy postačující.

Je třeba přidat samostatnou expanzní nádobu?
Ne, rozdělovač nezahrnuje expanzní nádobu. Ta musí být přidána do systému podle pokynů výrobce pro uzavřené otopné systémy.

Může být rozdělovač namontován bez skříně?

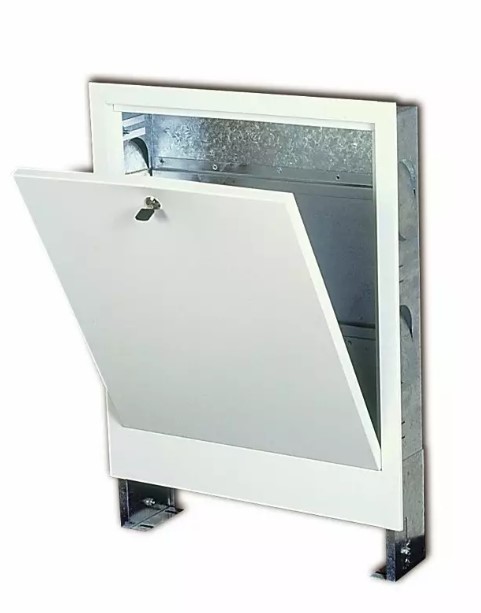

Ano, skříň je volitelná. Model je k dispozici ve verzích se stěnovou skříní (kód + N), s místnostní skříní (kód + BS) nebo bez skříně. Při objednávce zadejte požadovanou konfiguraci.

Jaký je účel průtokoměrů na rozdělovači?
Průtokoměry pomáhají monitorovat a vyvážit průtok v každém okruhu během instalace a údržby. Nejsou používány pro fakturaci.
