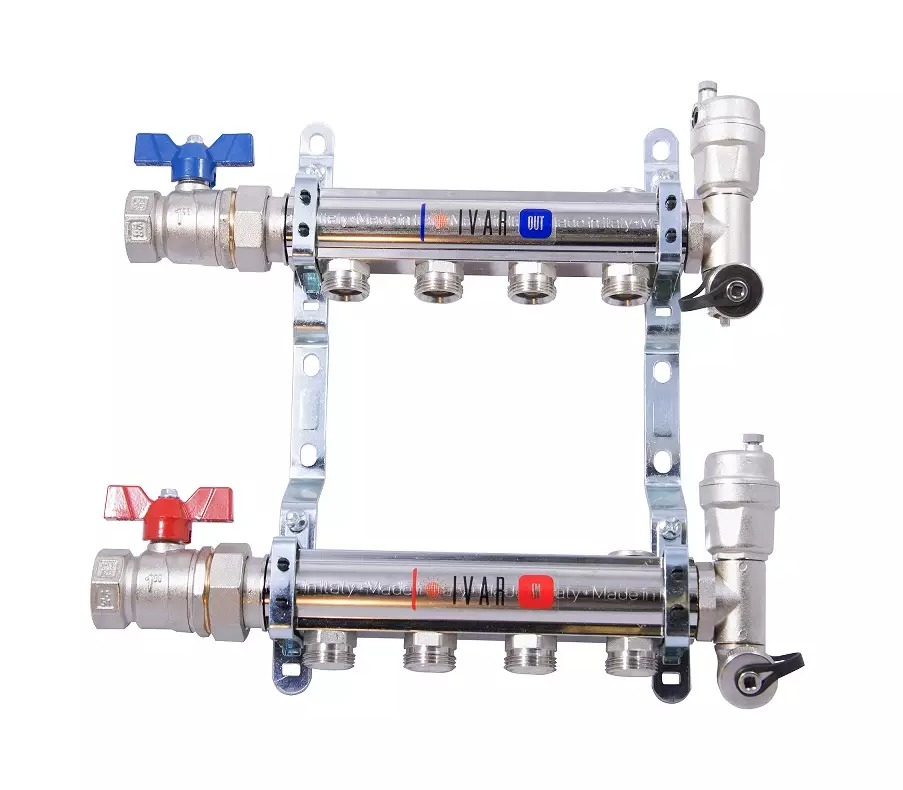

Rozdělovač/sběrač pro otopná tělesa - bez krytu - 5/4 palce x EK; 9cestný; nikl

Detailní popis produktu

Rozdělovače a sběrače jsou zásadní komponenty v hydronických otopných soustavách, zejména v bytových a komerčních budovách, kde jsou potřeba více otopných oběhů. Tyto soustavy obvykle slouží pro otopná tělesa, podlahové vytápění nebo jiné zdroje tepla. Instalatéři a servisní technici pracující v centrálních otopných aplikacích znají tento niklový sestavu vhodný pro přímé připojení k otopným tělesům, čímž zajišťuje efektivní distribuci a sběr průtoku.

Navržen pro integraci do uzavřených otopných soustav, tento modul poskytuje centrální bod pro připojení více oběhů. Niklování poskytuje odolnost proti korozi a odolnost v prostředích, kde jsou přítomny voda a pára. Sestava je určena pro použití v systémech pracujících při maximální teplotě +120 °C a nominálním tlaku PN 10. Není vhodná pro otevřené nebo vysokotlaké aplikace.

Technické parametry

Materiál	Niklová mosaz CW617N
Provozní teplota	+120 °C
Nominální tlak	PN 10
Kód	451369N
Značka	IVAR

Provozní teplota +120 °C a nominální tlak PN 10 definují podmínky, za nichž může rozdělovač/sběrač bezpečně fungovat. Tyto parametry jsou klíčové pro určení rozměrů systému a zajištění kompatibility s ostatními komponenty, jako jsou otopná tělesa, ventily a potrubí. Niklová mosaz CW617N je vybrána pro svou mechanickou pevnost a odolnost proti korozi ve vlhkém prostředí.

Instalace a připojení

Rozdělovač/sběrač je dodáván s bočními přívody 1 palce F a 5/4 palce F a 9 výstupy 3/4 palce EK s roztečí 50 mm. Instalační proces zahrnuje upevnění jednotky pomocí přiložených montážních konzol a připojení přívodů a výstupů k potrubí systému. Je důležité ověřit, že všechna připojení jsou utažena správným momentem a že těsnící plochy jsou čisté, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávnou orientaci jednotky, nesprávné utažení přírub a nezohlednění rovnání výstupů s připojenými komponentami. Automatický vzduchový kohout a odtokový ventil by měly být umístěny pro snadný přístup při komisionování a údržbě. Na nepoužitých výstupech by měly být nainstalovány 1/2 palce zátky, aby byla zachována integrity systému.

Kompatibilita a příslušenství

Tento niklový rozdělovač/sběrač je kompatibilní s běžnými otopnými tělesy a otopnými prvky, které používají připojení 3/4 palce EK. Je určen pro použití v systémech, kde jsou přívodní a návratové potrubí připojeny pomocí přírub 1 palce F a 5/4 palce F. Sestava zahrnuje kulové kohoutky pro každý oběh, což umožňuje individuální řízení průtoku do každého připojeného otopného tělesa. Další komponenty, jako izolace, potrubní opory a řídicí ventily, mohou být potřeba v závislosti na návrhu systému. Jednotka není dodávána s krytem, proto by měla být instalována v přístupných místech, kde je možná údržba a inspekce.

Technický pozadí pro projektanty

Rozdělovač/sběrač pracuje tím, že rozděluje přitékající průtok do více oběhů a sbírá návratový průtok z každého oběhu. Niklová mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z ní dělá vhodný materiál pro dlouhodobé použití ve vlhkém prostředí. Návrh zajišťuje minimální tlakovou ztrátu přes jednotku, což pomáhá udržovat efektivitu systému. Integrace kulových kohoutků umožňuje izolaci jednotlivých oběhů, což je důležité pro údržbu a vyvážení. Automatický vzduchový kohout a odtokový ventil pomáhají udržovat výkon systému tím, že odstraňují vzduch a umožňují ovládaný odtok. Rozteč výstupů zajišťuje kompatibilitu s běžnými připojeními otopných těles a usnadňuje rovnoměrné rozdělení průtoku.

Údržba a provoz

Během provozu by měl být automatický vzduchový kohout pravidelně kontrolován, aby byl funkční a nebyl zablokován. Odtokový ventil lze použít k vyprázdnění systému pro údržbu nebo sezónní vypnutí. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné kontrolování, aby byly všechna připojení bezpečně utažená a bez úniků. Niklování by mělo být kontrolováno na známky opotřebení nebo koroze, zejména v oblastech, kde se může hromadit voda. Všechny poškozené komponenty by měly být vyměněny, aby byla zachována integrity a výkon systému.

Nejčastější otázky

Může být tento rozdělovač/sběrač použit s otopnými tělesy s připojením 3/4 palce EK?
Ano, jednotka je navržena s výstupy 3/4 palce EK, což zajišťuje kompatibilitu s otopnými tělesy s touto typem připojení.

Je možné nainstalovat jednotku bez krytu?
Ano, sestava je dodávána bez krytu a je určena pro otevřenou instalaci v přístupných místech.

Jaká je maximální provozní teplota jednotky?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.

Může být jednotka použita v otevřených systémech?
Ne, jednotka je určena pro uzavřené otopné systémy a není vhodná pro otevřené aplikace.
