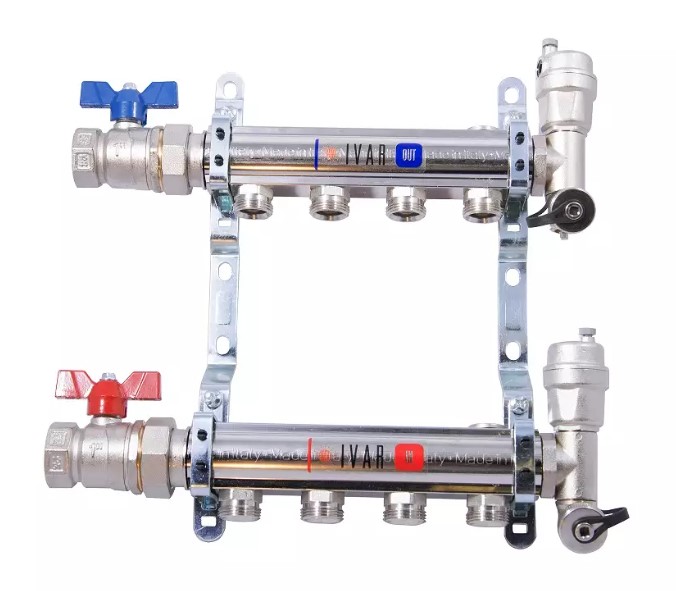

Rozdělovač/sběrač pro otopná tělesa - bez pouzdra - 5/4 "xEK; 4cestný; nikl

Detailní popis produktu

Rozdělovače jsou zásadní komponenty v otopných soustavách, zejména v konfiguracích s více okruhy, jaké se vyskytují v obytných i komerčních budovách. Tato 4cestná jednotka se obvykle instaluje v podlahových prostorech, v místnostech pro technické zařízení nebo za panelovými kryty, kde distribuuje a sbírá ohřátou vodu k jednotlivým otopným tělesům. Instalatéři pracující s tradičními litinovými nebo moderními panelovými radiátory najdou tuto jednotku vhodnou pro systémy vyžadující individuální řízení okruhů a efektivní vyvážení.

Při instalaci se jednotka připojuje k primárnímu otopnému okruhu pomocí 1' a 5/4' závitů a poskytuje 4 vývody pro radiátory. Design umožňuje izolaci jednotlivých okruhů pomocí vestavěných kulových kohoutů, což usnadňuje údržbu a úpravy systému bez úplného vypnutí. Zahrnutí automatického odvzdušňovacího ventilu a odvodního ventilu zajišťuje dlouhodobou spolehlivost a jednoduché uvedení do provozu.

Technické parametry

Instalace a připojení

Rozdělovač se instaluje po ověření zarovnání přívodních a odtokových linek. Stranová připojení mají 1' a 5/4' závity, které musí být přizpůsobeny odpovídajícím mužským závitům na distribučním potrubí. Každý z čtyř vývodů používá 3/4' EK (evropský kuželový) závit, který vyžaduje odpovídající mužský závit pro bezpečné těsnění. Vzdálenost mezi vývody je pevně stanovena na 50 mm, proto musí být potrubí předem připraveno.

• Ujistěte se, že všechna závitová připojení jsou těsněna vhodným PTFE páskem nebo těsnící hmotou.
• Připevněte jednotku pomocí vestavěných montážních konzol, aby nedocházelo ke stresu na připojeních.
• Ověřte, že odvzdušňovací ventil a odvodní ventil jsou přístupné pro budoucí údržbu.
• Vyhněte se přetížení závitových spojů, aby nedošlo k poškození niklového povlaku nebo vnitřních těsnících ploch.

Kompatibilita a příslušenství

Tento rozdělovač je navržen pro použití s běžnými otopnými okruhy a je kompatibilní s měděným, ocelovým nebo PEX potrubím pomocí vhodných přípojek. K dokončení instalace mohou být potřeba další komponenty, jako izolace, potrubní svorky a panelové kryty. Jednotka je určena pro použití s běžnými otopnými tělesy a měla by být integrována s řídicími prvky systému, jako jsou termostatické kohouty a oběhová čerpadla, pokud je to potřeba.

Technický pozadí pro projektanty

Jednotka funguje jako distribuční bod v hydronické otopné soustavě, což umožňuje izolaci jednotlivých okruhů pro údržbu nebo úpravy. Niklový bronz CW617N poskytuje dobré odolnosti korozi a tepelnou vodivost, což z něj dělá vhodný materiál pro dlouhodobé použití ve vlhkém prostředí. Design integruje uzávěry pro každý okruh a centrální odvzdušňovací a odvodní ventil pro uvedení do provozu a odvod systému. Účinnost systému závisí na správném rozměrování rozdělovače vzhledem k celkovému počtu radiátorů a průtoku otopného okruhu.

Údržba a provoz

Pravidelná kontrola rozdělovače zahrnuje ověření integrity všech závitových spojů a funkčnosti odvzdušňovacího a odvodního ventilu. Pokud systém začne produkovat neobvyklý hluk nebo sníží výkon vytápění, měl by být odvzdušňovací ventil zkontrolován na případné zablokování. V technické dokumentaci nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se vizuální kontrola během pravidelné údržby.

Nejčastější otázky

Může být tento rozdělovač použit s kondenzačním kotlem?
Ano, pokud kotlující pracuje v rámci specifikovaných teplotních a tlakových limitů rozdělovače.

Je tato jednotka vhodná pro použití s podlahovými topnými smyčkami?
Ne, tento model je specificky navržen pro otopné okruhy radiátorů a není určen pro použití s nízkoteplotními systémy podlahového vytápění.

Může být odvzdušňovací ventil vyměněn zvlášť?
Ano, automatický odvzdušňovací ventil je samostatný komponent a může být vyměněn, pokud je poškozený nebo nefunkční.

Může být rozdělovač namontován svisle?
Doporučuje se namontovat jednotku vodorovně, aby byla zajištěna správná funkce odvzdušňovacího a odvodního ventilu.
