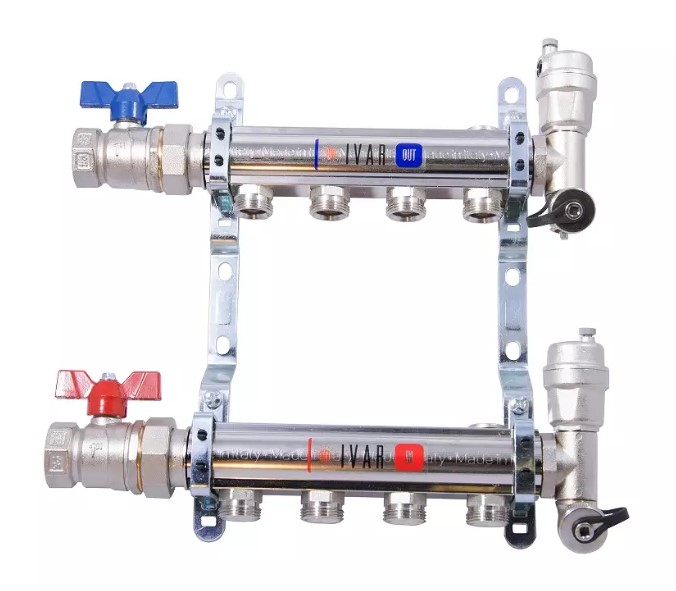

Rozdělovač/sběrač pro otopná tělesa - bez pouzdra - 5/4 palce x EK; 3cestný; nikl

Detailní popis produktu

Tato sada rozdělovače/sběrače se běžně používá v bytových i komerčních hydronických vytápěcích systémech. Instalatéři a dodavatelé pracující s otopnými okruhy nebo podlahovým vytápěním využívají modulární návrh těchto sad. Jednotka se obvykle integruje do centrálních vytápěcích systémů, kde je potřeba přesného řízení průtoku a vyvážení systému. Umožňuje správu jednotlivých okruhů a usnadňuje údržbu a kontrolu každé větve.

Návrh je určen pro přímé připojení k otopným tělesům a zajišťuje efektivní distribuci horké vody při zachování integrity systému. Niklování poskytuje odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití ve vlhkém prostředí. Kompaktní rozvržení a standardizované připojení zjednodušuje montáž a zmenšuje potřebu vlastních přípojek.

Technické parametry

Montáž a připojení

Montáž zahrnuje umístění sadu rozdělovače do vytápěcího okruhu a jeho připojení k primárním přívodním a odtokovým potrubím. Stranová připojení zahrnují 1 palce závit ženský a 5/4 palce závit ženský, zatímco výstupy jsou 3/4 palce EK závit. Vzdálenost mezi výstupy je pevně 50 mm, proto při plánování zkontrolujte dostatečný prostor. Montážní závěsy obsažené ve sadě by měly být upevněny na stabilní povrch, aby se zabránilo vibracím a následnému namáhání.

Běžnou chybou je nesprávná orientace rozdělovače, což může vést k nesprávnému směru průtoku nebo k zablokování. Vždy zkontrolujte, zda vstupní a výstupní přípojky odpovídají rozvrhu systému. Kromě toho zajistěte, že všechny kulové kohouty jsou při první montáži uzavřené, aby nedošlo k nechtěnému průtoku, dokud systém není plně sestaven. Zkontrolujte těsnost všech závitových připojení vhodným těsnícím páskem nebo těsnícím prostředkem.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními vytápěcími okruhy s měděným nebo plastovým potrubím. Je určen k použití s radiátory nebo jinými otopnými tělesy, která vyžadují individuální řízení. K dokončení systému mohou být potřeba další komponenty, jako jsou termostatické nebo vyvažovací ventily. Sada obsahuje kulové kohouty, samočinný odpuhlovací ventil, otáčecí odtokový ventil a zátky, což pokrývá základní provozní potřeby.

Technický pozadí pro projektanty

Pracovní princip je založen na rozdělení a sběru průtoku z více větví. Materiál niklová mosaz CW617N poskytuje vysokou mechanickou pevnost a dobrou tepelnou vodivost. Jeho odolnost proti korozi zajišťuje dlouhodobou spolehlivost ve vlhkém prostředí. Návrh umožňuje snadnou integraci do stávajících nebo nových systémů, zejména tam, kde je potřeba zónování nebo individuální řízení okruhů. Účinnost systému závisí na správném rozměru rozdělovače a správném vyvážení průtoků ve všech větvích.

Údržba a provoz

Pravidelná kontrola sady rozdělovače by měla zahrnovat kontrolu netěsností na závitových připojeních a ověření funkčnosti odpuhlovacího a odtokového ventilu. Zkontrolujte, zda kulové kohouty plynule fungují a nejsou uvíznuté v otevřené nebo uzavřené poloze. Nejsou definována konkrétní intervaly údržby, ale vizuální a funkční kontroly se doporučují během roční údržby systému. Poškozené komponenty nahraďte ihned, aby nedošlo k výpadku systému.

Nejčastější otázky

Může být tento rozdělovač použit ve dvoutrubkovém vytápěcím systému?
Ano, je vhodný pro dvoutrubkové systémy, kde je potřeba individuálního řízení otopných těles. Třícestná konfigurace umožňuje vyvážené rozdělení průtoku.

Je kompatibilní s plastovým potrubím?
Ano, pokud má plastové potrubí 3/4 palce EK závitové přípojky, které odpovídají výstupům rozdělovače. Zajistěte správné těsnění na spojích.

Může být rozdělovač namontován svisle?
Může být namontován buď vodorovně, nebo svisle v závislosti na dostupném prostoru. Zajistěte, že montážní závěsy jsou správně upevněny a směr průtoku je správný.

Jsou kulové kohouty ve sadě nastavitelné?
Ne, kulové kohouty jsou standardní typy bez nastavení. Poskytují pouze zapnutí/vypnutí, nikoli regulaci průtoku. Pro jemné ladění průtoků mohou být potřeba dodatečné vyvažovací ventily.
