Rozdělovač/sběrač - skříň N-KLASIK 4 - 5/4 "xEK; 11cestný; mosazný

Detailní popis produktu

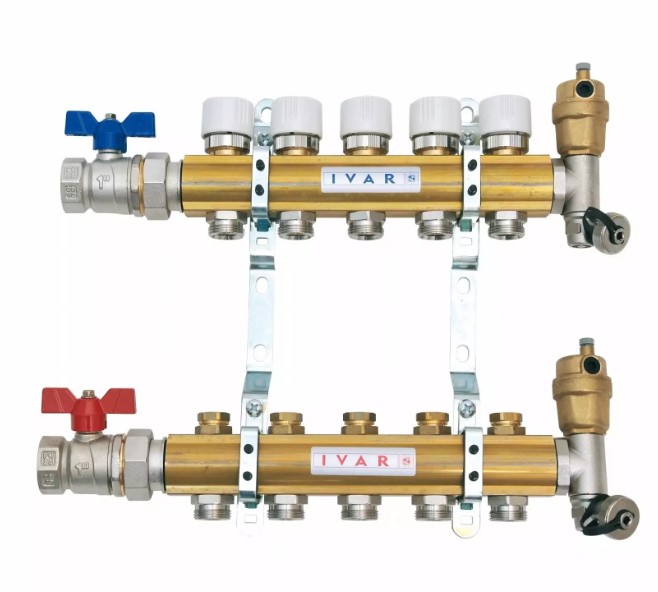

Rozdělovače/sběrače jsou základními komponenty centrálních otopných soustav, zejména těch, které zahrnují jak otopná tělesa, tak podlahové vytápění. Poskytují strukturovaný způsob distribuce a sběru ohřáté vody, zajišťují vyvážené průtoky a efektivní rozdělení tepla. Tato verze se často používá v obytných i komerčních budovách, kde je potřeba zónování a individuální řízení obvodů. Montéry pracující na víceobvodových systémech využívají modulární návrh, který umožňuje přesné nastavení a sledování každé smyčky.

Při integraci tohoto zařízení do větší soustavy musí montér zajistit správné zarovnání s kotlem, nádoby pro roztažnost a oběhovým čerpadlem. Mosazná konstrukce poskytuje vysokou odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé použití v uzavřených systémech. 11cestná konfigurace je ideální pro systémy s více otopnými tělesy nebo zónami, což umožňuje nezávislé řízení každého obvodu pomocí vestavěných uzavíracích ventilů a vyvažovacích zařízení.

Technické parametry

Montáž a připojení

Rozdělovač/sběrač se připojuje ke soustavě prostřednictvím 5/4 palce vnějších závitů. Montéři by měli ověřit, že všechna připojení jsou čistá a bez nečistot, před utažením. Zařízení obsahuje montážní konzoly pro bezpečnou montáž do skříně. Běžné chyby zahrnují nesprávnou orientaci vstupních a výstupních otvorů, nesprávné zarovnání vyvažovacích ventilů nebo nedostatečné kontrolování těsnících ploch na poškození před utažením. Vždy postupujte podle pokynů výrobce ohledně momentu utažení, abyste zabránili poškození mosazného těla.

Kompatibilita a příslušenství

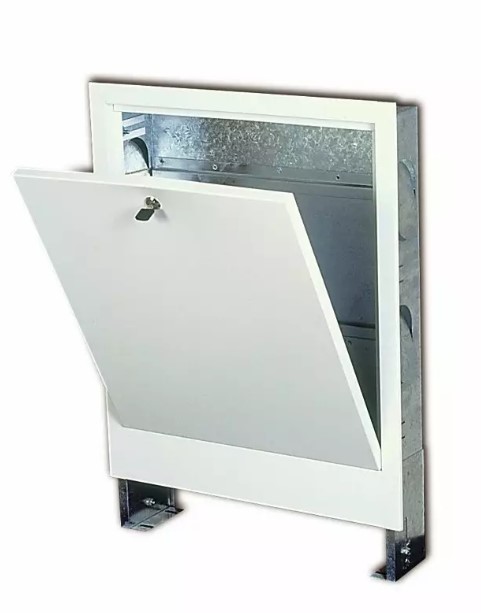

Toto zařízení je navrženo pro použití s běžnými otopnými obvody s otopnými tělesy nebo podlahovým vytápěním. Vyžaduje připojení k oběhovému čerpadlu a kotel nebo zdroj tepla schopný udržovat stanovené provozní podmínky. Další komponenty, jako jsou vyvažovací ventily, tlakové manometry a nádoby pro roztažnost, by měly být vybrány podle návrhu systému. Skříň musí být objednána zvlášť s příslušným příponou: standard (bez skříně), +N (skříň na stěnu), nebo +BS (bez skříně).

Technický pozadí pro projektanty

Zařízení pracuje tím, že rozděluje přitékající horkou vodu do více obvodů a sbírá návratový průtok. Mosaz CW617N zajišťuje dobrou tepelnou vodivost a odolnost proti korozi v uzavřených systémech. Vnitřní průtokové cesty jsou navrženy tak, aby minimalizovaly ztráty tlaku a zároveň umožňovaly přesné nastavení průtoků. Trvanlivost a efektivita systému závisí na správném vyvážení obvodů a pravidelné údržbě ventilů. Jmenovitý tlak PN 10 znamená, že je vhodné pro systémy, kde jsou tlakové kolísání minimální a ovládaná.

Údržba a provoz

Před uvedením do provozu by měla být soustava vyčištěna podle pokynů výrobce. To je zvláště důležité při kombinaci různých typů otopných obvodů. V dokumentaci nejsou uvedena konkrétní intervaly údržby. Doporučuje se však pravidelná kontrola vyvažovacích ventilů a uzavíracích funkcí. Jakékoliv známky netěsnosti nebo nepravidelného průtoku by měly být okamžitě vyšetřeny.

Nejčastější otázky

Může být tento rozdělovač/sběrač použit ve smíšených otopných systémech s otopnými tělesy a podlahovým vytápěním?
Ano, zařízení je vhodné pro smíšené systémy, pokud celkový počet obvodů nepřesahuje 11 a systémový tlak a teplota zůstávají v rámci stanovených limitů.

Co je třeba zvážit při připojení zařízení k oběhovému čerpadlu?
Ujistěte se, že čerpadlo je vhodné pro celkový průtok všech obvodů a že jeho pracovní charakteristika odpovídá požadavkům systému. Vždy připojte čerpadlo na návratovou stranu rozdělovače/sběrače, aby se zabránilo přehřátí motoru čerpadla.

Je třeba použít konkrétní typ těsnícího materiálu pro závitová připojení?
Používejte pouze těsnící materiály schválené výrobcem. Zbytečné utažení připojení může vést k poškození mosazného těla nebo závitů.

Jak se objednává skříň s tímto zařízením?
Určete požadovaný typ skříně přidáním příslušné přípony k objednacímu kódu: +N pro skříň na stěnu, +BS pro bez skříně, nebo vynechte pro standardní verzi bez skříně.
