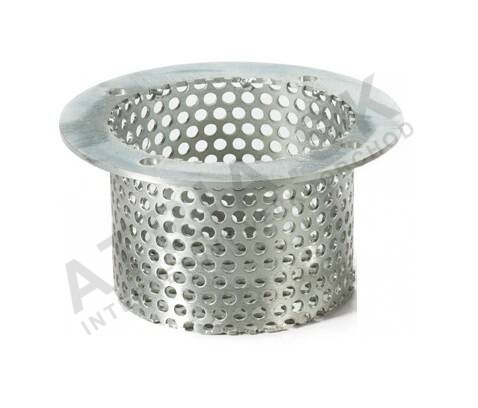

Síto pro sací koš - pro BRA.F5.000 - DN 250; L=300 mm

Detailní popis produktu

Sítka pro sací koš se běžně používají v průmyslových a komerčních topných a sanitárních systémech k zabránění proniknutí nečistot do čerpadla nebo ventilového systému. Tyto komponenty se obvykle instalují do uzavřených vodních systémů, jako jsou systémy v topných závodech, chlazení nebo oběhové smyčky. Instalatéři a technici pracující v takovém prostředí musí zajistit, že systém je chráněn před částicemi, které by mohly způsobit zácpu nebo poškození citlivých komponent, jako jsou uzavírací ventily a čerpadla. Správné vybavení a montáž síta jsou zásadní pro udržování účinnosti a trvanlivosti systému.

Při integraci síta do systému je důležité zvážit průtokové vlastnosti a potenciální usazování usazenin. Síto musí být umístěno před uzavíracím ventilem, aby zachytilo pevné částice předtím, než dorazí k sedlu ventilu. Tím se zabrání předčasnému opotřebení a zajištěno hladké fungování ventilu v průběhu času. Konstrukce síta musí také umožnit snadné čištění nebo výměnu filtru bez nutnosti rušit celý systém.

Technické parametry

Jmenovitý průměr DN 250 označuje velikost šroubení a vnitřního průtoku. Jmenovitý tlak PN 16 znamená, že síto je vhodné pro systémy pracující do 16 bar. Tyto parametry jsou zásadní pro přizpůsobení síta hydraulickým požadavkům systému a zajištění kompatibility s ostatními komponentami, jako jsou šroubení, těsnění a uzavírací ventily.

Montáž a připojení

Montáž síta zahrnuje jeho umístění na šroubení podle standardů EN 1092-1. Šroubení musí být před upevněním síta očistěno a bez nečistot. Délka 300 mm by měla být zohledněna při plánování rozložení, aby bylo zajištěno dostatečné místo pro údržbu a přístup. Velikost připojení odpovídá jmenovitému průměru a typ šroubení musí odpovídající konfiguraci systému. Běžnou chybou je neověření typu šroubení a jmenovitého tlaku, což může vést k únikům nebo selhání za tlaku.

Kompatibilita a příslušenství

Toto síto je speciálně navrženo k použití s uzavíracími ventily řady BRA.F5.000 a BRA.50.000. Je určeno pro montáž na PN 16 šroubení. Další komponenty, jako jsou těsnění, šrouby a těsnící materiály, by měly být vybírány podle provozních podmínek systému. Pro aplikace vyžadující vyšší odolnost proti korozi je k dispozici verze z nerez oceli (AISI 316) jako model BRA.53.000.

Technický pozadí pro projektanty

Síto funguje tak, že zachytává pevné částice větší než velikost filtru, která je u tohoto modelu specifikována jako 5 mm. Konstrukce z galvanizované oceli poskytuje dobrou odolnost proti korozi v běžných vodních systémech. Integrace síta do systému pomáhá snížit riziko zácpů v dolních komponentách. Trvanlivost a účinnost síta závisí na četnosti čištění a na povaze filtru. V systémech s vysokou zátěží nečistotami může být nutná častější údržba.

Údržba a provoz

Doporučuje se pravidelné kontrolování síta, aby byla síto volné od zácp. Síto by mělo být občas odmontováno a vyčištěno, zejména v systémech s vysokou hladinou usazenin. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna podle potřeby na základě výkonu systému. Během provozu by mělo být síto sledováno na případné známky opotřebení nebo poškození filtru nebo obalu.

Nejčastější otázky

Může toto síto být použito s nerezovými uzavíracími ventily?
Ano, je kompatibilní s uzavíracími ventily řady BRA.F5.000 a BRA.50.000. Verze z nerez oceli je k dispozici po vyžádání.

Jaký je maximální provozní tlak tohoto modelu?
Síto má jmenovitý tlak PN 16, což je vhodné pro systémy pracující do 16 bar.

Jaký je materiál filtru?
Materiál filtru není detailně specifikován, ale celé síto je vyrobeno z galvanizované oceli. Verze z nerez oceli je k dispozici jako model BRA.53.000.

Může toto síto být instalováno ve svislé trubce?
Ano, za předpokladu, že jsou šroubení správně zarovnána a instalace umožňuje přístup pro údržbu.
