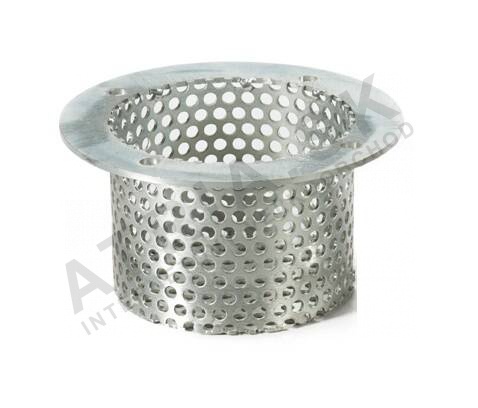

Síto pro sací koš - pro BRA.F5.000 - DN 80; L=120mm

Detailní popis produktu

Sítka pro sací koš jsou zásadní komponenty v čerpadlových systémech, zejména v aplikacích, kde je třeba ochránit přívod kapalin před částicemi. Tyto zařízení jsou běžně používány v topení, instalatérské technice a zavlažování, kde zabrání nečistotám vstupovat do čerpadla nebo do mechanismu ventilu. Instalatéři pracující v komerčních a průmyslových prostorách často setkávají s takovými systémy, kde je integrita tokové cesty kritická pro výkon a trvanlivost systému.

Při montáži sítka pro sací koš musí instalatér zajistit kompatibilitu s existujícími potrubími a šroubením. Správné vybavení sítka podle velikosti a materiálu je zásadní pro udržení efektivity systému a prevenci zácp nebo poškození komponent v následujících částech systému. Instalační prostředí, včetně vystavení vlhkosti a chemickým látkám, musí být také zváženo, aby byla zajištěna dlouhodobá spolehlivost.

Technické parametry

Montáž a připojení

Montáž sítka zahrnuje zarovnání šroubení s přírubou a zabezpečení ho vhodnými šrouby. Jmenovitý průměr DN 80 odpovídá rozměrům šroubení, proto musí instalatér ověřit, že příruba je také DN 80 a je určena pro PN 16. Délka sítka 120 mm by měla být zohledněna při plánování rozvrhu, aby bylo zajištěno dostatečné místo pro údržbu a čištění. Běžné chyby při montáži zahrnují špatné zarovnání ploch šroubení, což může vést k únikům, a použití nesprávných šroubů, které nemusí vyhovovat požadavkům na tlak.

Kompatibilita a příslušenství

Toto síto je speciálně navrženo pro použití s klapkovými ventily BRA.F5.000 a BRA.50.000. Je určeno pro montáž na šroubení PN 16 a mělo by být použito spolu s kompatibilními těsněními a šrouby, aby byla zajištěna bezúniková a bezpečná montáž. Pro standardní montáž nejsou potřeba žádné další příslušenství, ale instalatér by vždy měl odkazovat na technickou dokumentaci výrobce pro konkrétní doporučení.

Technický pozadí pro projektanty

Síto funguje tak, že umožňuje průchod kapaliny, zatímco zadržuje větší částice v síti. Velikost mřížky 5 mm je efektivní při filtraci nečistot, které by jinak mohly způsobit zácpy nebo poškození mechanismu klapkového ventilu. Konstrukce z oceli s galvanickou vrstvou poskytuje ochranu proti korozi v prostředích se střední expozicí vlhkosti a chemikáliím. Jmenovitý tlak PN 16 zajišťuje, že síto vydrží tlaky běžně vyskytující se v topných a sanitárních systémech. Návrh umožňuje snadnou integraci do stávajících systémů, poskytuje-li se správné rozměry šroubení a jmenovitý tlak.

Údržba a provoz

Pravidelná kontrola a čištění sítka je nezbytná pro udržení výkonu systému. Mřížka by měla být kontrolována na zácp a čištěna podle potřeby, aby byl zabrán průtoku. V návodu nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se kontrolovat síto během pravidelné údržby příslušného čerpadla nebo ventilu. Instalatér by také měl kontrolovat známky koroze nebo opotřebení na šroubení a šroubech, aby byla zajištěna bezpečnost spojení.

Nejčastější otázky

Může být toto síto použito s nerezovými šroubeními?
Ano, pokud je šroubení DN 80 a určeno pro PN 16. Konstrukce z oceli s galvanickou vrstvou je kompatibilní s nerezovými šroubeními, pokud je spojení správně utěsněno.

Je možné vyměnit síto jemnějším nebo hrubějším?
Ne, velikost mřížky je pevně stanovena na 5 mm. Výměna jinou velikostí by ovlivnila výkon filtrace a může být nekompatibilní s výrobcem.

Může být toto síto použito v aplikacích s vysokou teplotou?
Je vhodné pro běžné teploty. Ocel s galvanickou vrstvou může být nevhodná pro systémy s vysokou teplotní cyklovou nebo extrémními teplotami, což by mělo být ověřeno proti specifikacím výrobce.

Je k dispozici verze z nerezové oceli?
Ano, verze z nerezové oceli (AISI 316) je k dispozici jako model BRA.53.000. Tato verze se doporučuje pro agresivnější prostředí, kde je odolnost proti korozi kritická.
