QUADROFLEX QFS 1 300 Solární akumulační nádrž
Kód: 301394Související produkty
Detailní popis produktu
Solární akumulační nádrže jsou základními komponenty solárních tepelných systémů pro přípravu teplé vody a vytápění. Model QUADROFLEX QFS 1 300 se často používá v obytných a malých komerčních budovách, kde slunce je hlavním nebo pomocným zdrojem tepla. Instalatéři pracující s tímto systémem obvykle zpracovávají uzavřené solární oběhy, zajistí správnou integraci s kolektory a řídicími systémy. Tato nádrž podporuje konfigurace s jedním oběhem, což znamená, že může být připojena pouze k jednomu externímu zdroji tepla – v tomto případě k solárnímu pole. Další topení lze dosáhnout pomocí volitelných elektrických topných těles, což z ní činí vhodný prvek pro hybridní systémy vyžadující záložní topení v obdobích nízkého slunečního výkonu.
Nádrž je vyrobena z oceli s povlakem keramiky pro odolnost proti korozi a izolována polyuretanem bez CFC. Obsahuje anodu pro vnitřní ochranu proti korozi a čisticí otvor pro periodické údržby. Design umožňuje připojení k oběhovým smyčkám a podporuje integraci s řídicími systémy, které řídí solární vstup a pomocné topení. Maximální provozní tlak je 0,8 MPa a nádrž je určena pro teploty až do 95 °C, což ji činí vhodnou pro široké spektrum solárních tepelných aplikací.
Technické parametry
| Skutečný objem | 300 L |
|---|---|
| Objem horního výměníku tepla | 8,8 L |
| Plocha horního výměníku tepla | 1,45 m² |
| Termický výkon horního výměníku tepla | 53 kW |
| Konstantní průtok teplé vody při dT 35 °C (60-80 °C) S1 | 1248 L/h |
| Tržní třída energetické účinnosti ERP | B |
| Výška | 1420 mm |
| Průměr | 650 mm |
| Záruka | 2 roky |
| Netová hmotnost | 92 kg |
| EAN | 3800879302697 |
| Kód | 301394 |
| Značka | QUADROFLEX |
Montáž a připojení
Montáž QUADROFLEX QFS 1 300 vyžaduje pečlivé plánování, aby byla zajištěna kompatibilita s existujícím solárním tepelným systémem. Nádrž by měla být namontována svisle na místě s dostatečným místem pro údržbu a přívod vzduchu. Připojení se provádí pomocí standardních potrubních rozměrů a závitů vhodných pro tlak a teplotu systému. Výměník tepla je připojen k solárnímu oběhu, zatímco dodávka teplé vody je připojena k horní části nádrže.
Instalatéři musí ověřit správnou orientaci nádrže a zajistit, že všechny ventily a bezpečnostní zařízení jsou správně umístěny. Je vyžadován tlakový pojistný ventil, který by měl být připojen podle místních předpisů. Běžné chyby při montáži zahrnují nesprávné umístění výměníku tepla nebo nedostatečné upevnění nádrže k montážnímu rámci. Je také důležité zajistit, aby izolace zůstala neporušená během montáže, aby byla zachována tepelná účinnost.
Kompatibilita a příslušenství
QUADROFLEX QFS 1 300 je kompatibilní s solárními tepelnými systémy navrženými pro provoz s jedním oběhem. Podporuje instalaci až dvou elektrických topných těles s celkovým výkonem 12 kW, což umožňuje hybridní provoz, kdy je solární vstup nedostatečný. Příslušenství, jako je tlakový pojistný ventil, oběhové čerpadlo a řídicí systém, je třeba objednat zvlášť a nainstalovat podle pokynů výrobce. Nádrž není kompatibilní s systémy s více zdroji tepla, pokud nejsou přidány další komponenty pro správu více vstupů.
Technický pozadí pro projektanty

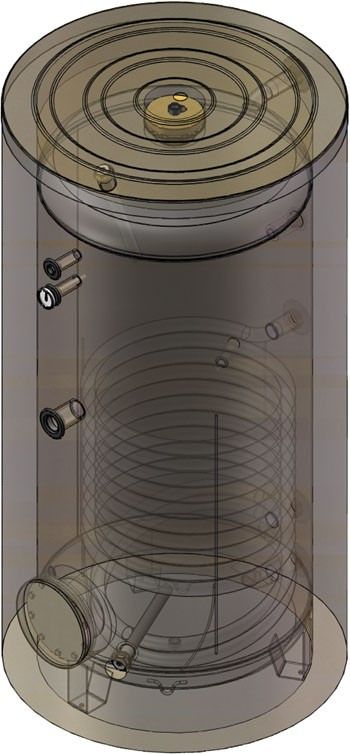

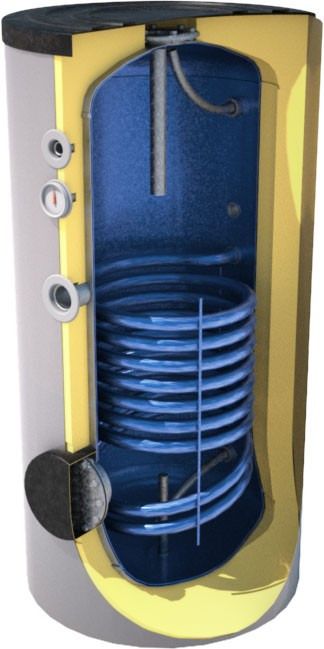

Princip fungování QUADROFLEX QFS 1 300 závisí na nepřímém přenosu tepla prostřednictvím vestavěného výměníku tepla. Slunečně ohřátý okolní prostředek cirkuluje vnitřním výměníkem tepla nádrže, přenáší teplo na ukládanou vodu. Konstrukce z oceli s keramickým povlakem zajišťuje odolnost a odolnost proti korozi, zatímco polyuretanová izolace minimalizuje tepelné ztráty. Výkon nádrže je ovlivněn účinností výměníku tepla, kvalitou izolace a přesností řídicího systému pro správu solárního oběhu.
Projektanti by měli zohlednit maximální provozní tlak a teplotní limity nádrže při jejím začlenění do systému. Jednooběhová konfigurace nádrže znamená, že nemůže být přímo připojena k více zdrojům tepla bez dalších řídicích prvků. Přítomnost anody prodlužuje životnost nádrže tím, že zabraňuje vnitřní korozi. Pravidelná údržba výměníku tepla a čištění vnitřku nádrže jsou důležité pro dlouhodobý výkon.
Služby a provoz
Doporučuje se pravidelná údržba, aby byl zajištěn trvalý výkon QUADROFLEX QFS 1 300. Čisticí otvor umožňuje inspekci a odstranění usazenin v dolní části nádrže. Anodu je třeba kontrolovat a případně vyměnit v závislosti na kvalitě vody a způsobu použití. Přetlakový pojistný ventil je třeba testovat ročně, aby byla potvrzena jeho správná funkce. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny, aby se zabránilo poruchám systému a prodloužila se provozní životnost nádrže.
Nejčastější otázky
Může být QUADROFLEX QFS 1 300 připojen k druhému zdroji tepla?
Může podporovat až dva elektrické topná tělesa, ale nemůže být přímo připojen k druhému tepelnému zdroji, jako je kotel nebo tepelné čerpadlo, bez dalších řídicích prvků.
Je nádrž vhodná pro použití s oběhovou smyčkou?
Ano, nádrž podporuje připojení k oběhové smyčce pro zlepšení distribuce tepla a prevenci stratic v ukládané vodě.
Jaký je maximální povolený provozní tlak?
Nádrž je určena pro maximální provozní tlak 0,8 MPa a tlak výměníku tepla 6 bar.
Jak je nádrž chráněna proti korozi?
Má vnitřek z oceli s keramickým povlakem a anodu pro ochranu proti vnitřní korozi. Je také vybavena přetlakovým pojistným ventilem jako součástí bezpečnostního systému.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Produkty | Skladovací nádrže | Solární nádrže |
|---|---|
| Hmotnost: | 92 kg |
| EAN: | 3800879302697 |
| Skutočný objem: | 300 L |
| Objem vrchného výmenníka: | 8,8 L |
| Plocha vrchného výmenníka: | 1,45 m² |
| Výkon vrchného výmenníka: | 53 kW |
| Stály prietok TV pri dT 35°C (60-80°C) S1: | 1248 L/h |
| Energetická trieda ERP: | B |
| Výška: | 1420 mm |
| Priemer: | 650 mm |
| Záruka: | 2 rokov |
| Hmotnosť netto: | 92 kg |
