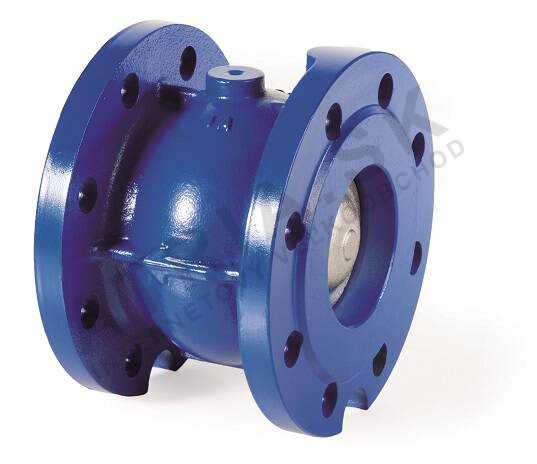

Svěrná klapka s přírubou - řada 05 - DN 125; L=200mm

Detailní popis produktu

Tato svěrná klapka s přírubou se často používá ve komerčních a průmyslových budovách k zabrání zpětného průtoku v topných a chlazení oběhových okruhů. Instalatéři a servisní technici se s těmito ventily často setkávají v uzavřených systémech, jako je podlahové vytápění, oběhové okruhy teplé vody a centrální topná zařízení. Ventil je navržen pro instalaci ve všech polohách a často se používá v systémech, kde jednosměrný průtok je klíčový pro zachování integrity a účinnosti systému.

Jeho kompaktní design umožňuje instalaci v omezeném prostoru, zatímco přírubové spoje zajistí bezúnikové a bezpečné zapojení do potrubních systémů. Ventil je zvláště vhodný pro prostředí, kde jsou běžné tepelná roztažení a smrštění, a proto je ideální pro použití jak v novostavbách, tak při rekonstrukcích. Rozsah provozních teplot -10°C až +100°C zaručuje jeho vhodnost pro aplikace s chladnou i teplou vodou, včetně systémů s glykolem do koncentrace 50 %.

Technické parametry

Instalace a připojení

Instalace začíná ověřením správné orientace ventilu podle směru průtoku uvedeného na těle. Příruby musí být zarovnány s přírubami na potrubí a mezi nimi musí být správně umístěn těsnicí prsten. Šrouby je třeba zatírat rovnoměrně ve hvězdicovém vzoru, aby nedošlo ke zkroucení povrchu přírub. Před zatíráním je důležité zajistit, že povrchy přírub jsou čisté a bez nečistot.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nedostatečnému těsnění a předčasnému poškození, a přetížení šroubů, což může poškodit přírubu nebo těsnicí prsten. Po instalaci by měl být systém otestován na úniky za normálních provozních podmínek. Tento ventil není vhodný pro párové aplikace a nesmí být použit v takových systémech.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními PN 16 přírubovými potrubními systémy a určen k použití s litinovými nebo ocelovými přírubami dle STN EN 1092-1. Pro optimální výkon by měl být kombinován s kvalitními těsnicími prsteny a šrouby vhodnými pro provozní podmínky. Nepotřebuje žádné další příslušenství, pokud to systémový návrh nevyžaduje. Související produkty zahrnují další svěrné klapky ze stejné řady a izolační ventily pro údržbu systému.

Technický pozadí pro projektanty

Pracovní princip této svěrné klapky závisí na rozdílu tlaků přes disk, který otevírá nebo uzavírá průtokovou cestu. Při správném směru průtoku se disk odlepí od sedla, což umožní průchod média. Při zpětném průtoku se disk vrací do sedlové pozice a uzavře ventil. Tělo z litiny poskytuje dobrou mechanickou odolnost a odolnost proti tepelnému stresu, zatímco těsnění NBR zajišťuje trvanlivé a pružné těsnění.

Integrace do systému vyžaduje pečlivou analýzu rychlosti průtoku a tlakové ztráty přes ventil. Vysoká rychlost průtoku může způsobit opotřebení disku a sedla, což snižuje životnost ventilu. Kombinace materiálů je vhodná pro vodní média s přísadami glykolu, ale není doporučena pro páru nebo agresivní chemické prostředí. Správná orientace a podpora potrubního systému také přispívají k dlouhodobému výkonu ventilu.

Údržba a provoz

Při pravidelných prohlídkách systému by měl být ventil kontrolován na známky úniku, koroze nebo zácp. Šrouby přírub by měly být kontrolovány na utažení a těsnicí prsten by měl být vyměněn, pokud je poškozený nebo degradovaný. Ventil nepotřebuje plánované intervaly údržby, ale by měl být vizuálně kontrolován během běžných prohlídek. Pokud ventil nedokáže správně uzavřít nebo ukazuje známky vnitřního opotřebení, měl by být odstraněn a nahrazen, aby se zabránilo znečistění nebo neefektivitě systému.

Nejčastější otázky

Může být tento ventil použit v systémech s glykolem?
Ano, je vhodný pro vodu s obsahem glykolu až 50 %, ale ne pro páru nebo velmi agresivní tekutiny.

Je tento ventil vhodný pro instalaci do svislých potrubí?
Ano, může být instalován ve všech polohách, včetně svislých, pokud je respektován směr průtoku.

Jaká je maximální provozní teplota?
Ventil je schopen kontinuálního provozu až do +100 °C, s minimální provozní teplotou -10 °C.

Může být použit v systémech s pitnou vodou?
Ano, je certifikován pro aplikace s pitnou vodou a vyhovuje příslušným normám pro využití v pitné vodě.
