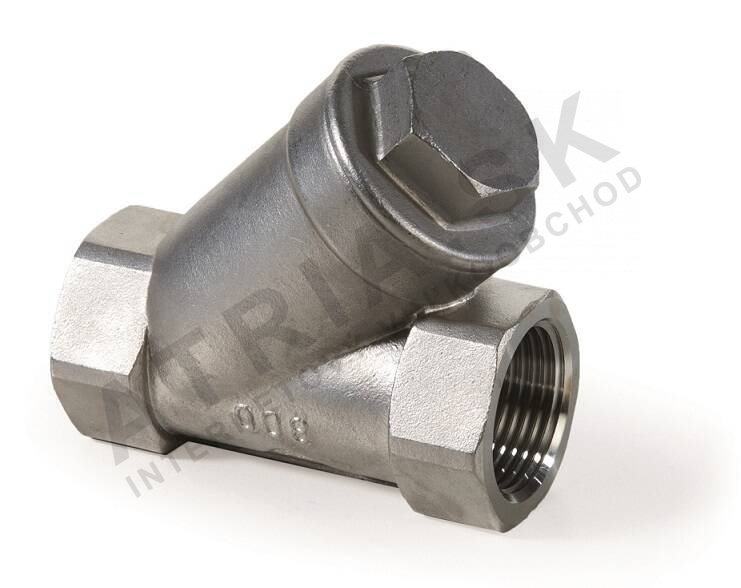

Y6623014 Ocelový závitový nezpětný ventil – řada Y6 – 1/4 palce; L=64 mm
Kód: Y6623014Související produkty
Detailní popis produktu
Tento ocelový nezpětný ventil se často používá v topných, větracích a klimatizačních (HVAC) systémech, vodovodních sítích a průmyslových procesech, jako jsou chemická a potravinářská výroba. Montéři často setkávají s těmito ventily v uzavřených systémech, kde jednosměrný průtok je zásadní pro zabránění zpětnému průtoku a potenciálnímu poškození. Kompaktní rozměr a odolná konstrukce z něj dělají vhodný prvek pro úzká místa a prostředí s vysokým tlakem.
V bytových a komerčních budovách zajišťuje tento ventil spolehlivý provoz v kotelních okruzích, systémech tepelných čerpadel a vodních oběhových smyčkách. V průmyslových aplikacích podporuje bezpečný přepravu směsí vody a glykolu a nekorozičních kapalin. Jeho konstrukce umožňuje montáž v libovolné poloze, což přináší flexibilitu při rozvrhu systému.
Technické parametry
| Materiál | tělo |
|---|---|
| Hmotnost | 0,3 kg |
| Kód | Y6623014 |
| Značka | IVAR |
Montáž a připojení
Montáž vyžaduje pečlivé zarovnání ventilu s potrubím, aby byl zachován jednosměrný průtok. Ženy 1/4 palce F/F dodržují normu ISO 228-1, což zajišťuje kompatibilitu se standardním příslušenstvím. Před utažením ověřte, že spojovací plochy jsou čisté a bez nečistot. Případně použijte vhodný závitový těsnicí prostředek podle místních předpisů nebo specifikací systému.
Běžnou chybou je nesprávná orientace, což může vést k nedostatečnému těsnění a zpětnému průtoku. Vždy potvrďte směr průtoku uvedený na těle ventilu. Ujistěte se, že ventil je plně utažený, ale vyhýbejte se přetížení, které může poškodit závity nebo vnitřní komponenty. Po montáži proveďte vizuální kontrolu a tlakovou zkoušku pro ověření integrity systému.
Kompatibilita a příslušenství
Tento ventil je kompatibilní se standardními 1/4 palcovými závitovými potrubími a příslušenstvím v HVAC a průmyslových systémech. Při použití s glykolem zkontrolujte, zda je systém navržen pro takové médium a zda jsou všechny komponenty kompatibilní se směsí. Pro základní provoz není potřeba žádné další příslušenství. V systémech s častými změnami průtoku zvažte instalaci filtra výše v potrubí, aby byla zamezena kontaminace částicemi.
Technický pozadí pro projektanty
Nezpětný ventil pracuje pomocí pružinového kroužku. Při průtoku v požadovaném směru se kroužek odlepí od sedla, což umožňuje průchod média. Při zpětném průtoku se kroužek opět přisedne, čímž ventil uzavře. Tělo a kroužek jsou vyrobené z A351 CF8M oceli, což zaručuje odolnost proti korozi a opotřebení. Pružina je vyrobena z oceli AISI 316, což zajišťuje odolnost v agresivních prostředích. Těsnicí materiál PTFE poskytuje nízký třecí odpor pro hladký provoz a dlouhodobou spolehlivost.
Integrace do systému závisí na průtoku a tlakové ztrátě přes ventil. Projektanti by měli zohlednit minimální otevírací tlak 0,15 bar, aby byl ventil schopen fungovat správně za podmínek nízkého průtoku. Ventil je vhodný pro vodu s až 50 % obsahem glykolu, ale není vhodný pro parní aplikace. Správné umístění v systému zajišťuje efektivní provoz a minimalizuje ztráty energie.
Servis a provoz
Doporučuje se pravidelná kontrola pro zajištění pokračujícího výkonu. Zkontrolujte případné známky úniku, koroze nebo zablokování, zejména v systémech s médiem obsahujícím částice. V případě potřeby vyčistěte ventil zevnitř, přičemž se vyhněte poškození těsnících ploch. Při znovusestavení použijte správný moment utažení, aby nedošlo k únikům nebo mechanickému namáhání. Nejsou specifikovány žádné plánované intervaly údržby; údržba by však měla být prováděna podle výkonu systému a podmínek prostředí.
Nejčastější otázky
Může být ventil použit s vodou obsahující glykol?
Ano, ventil je vhodný pro vodu s až 50 % obsahem glykolu, což ho činí vhodným pro aplikace s antifrizem.
Je ventil vhodný pro parní systémy?
Ne, tato verze není doporučována pro použití s párou kvůli riziku poškození vnitřních komponent.
Jaký je minimální tlak potřebný k otevření ventilu?
Minimální otevírací tlak je 0,15 bar, což zajišťuje, že ventil funguje za podmínek nízkého průtoku.
Může být ventil nainstalován v libovolné poloze?
Ano, ventil lze namontovat v libovolné orientaci, což přináší flexibilitu při montáži a návrhu systému.
Doplňkové parametry
| Kategorie: | BRA.Y6.623 - Zpětná klapka závitová nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.3 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Rozměr závitu: | 1/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | nerez |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:23:15 |
