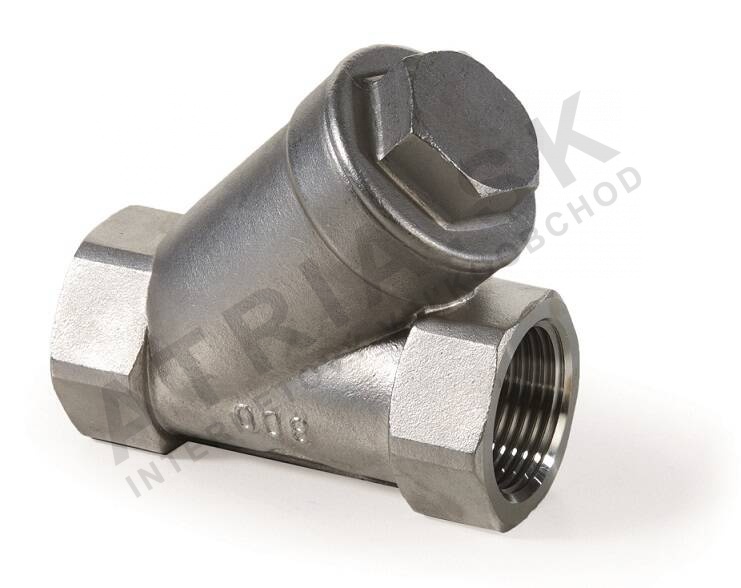

Y6 Series 2 palce Závitový Nerezový Zpětný Klapka - Délka 240 mm

Detailní popis produktu

Závitové nerezové zpětné klapky jsou základními komponenty v uzavřených systémech, kde je třeba udržovat jednosměrný tok. Často se vyskytují ve vytápěcích, větracích a klimatizačních (VZT) systémech, vodovodních sítích, čerpacích stanicích a průmyslových procesech s uhlovodiky, oleji a chemickými médi. V těchto prostředích zajišťuje klapka, že tekutiny proudí ve správném směru a zabrání zpětnému průtoku, který by mohl způsobit selhání systému, znečistění nebo poškození. Instalatéři pracující v obchodních budovách, průmyslových závodech a vytápěcích systémech obyčejně tyto klapky nacházejí v kritických místech jako jsou kotelní obvody, oběhové smyčky a čerpadlové výpustní potrubí.

Správný výběr a instalace jsou zásadní pro dlouhodobou funkčnost. Klapka musí být kompatibilní s provozními podmínkami systému, včetně tlaku, teploty a složení tekutiny. Instalatéři by měli ověřit typ spojení, orientaci a dostupnost pro údržbu. Díky vysokému tlakovému a teplotnímu výkonu je tato verze vhodná pro náročné prostředí, kde je spolehlivost a odolnost proti korozi zásadní.

Technické parametry

Materiál: tělo	nerezová ocel
Hmotnost	1,829 kg
Kód	Y6623200
Značka	IVAR

Technické parametry definují vhodnost klapky pro konkrétní aplikace. Maximální tlaková hodnota 40 bar znamená, že může zvládat vysokotlaké systémy, zatímco teplotní rozsah -20°C až +180°C umožňuje její použití jak v chladných, tak v horkých obvodech. Materiálové složení – tělo a disk z nerezové oceli A351 CF8M, pružina z AISI 316 a těsnění z PTFE – zajišťuje odolnost proti korozi a opotřebení v agresivních prostředích. Tyto parametry jsou zásadní pro inženýry při výběru správné velikosti a typu pro jejich návrh systému.

Instalace a připojení

Instalace začíná ověřením rozvrhu systému a požadované orientace klapky. Tato verze má závitové ISO 228-1 a je k dispozici ve velikostech od 1/4 palce do 2 palce. Klapku lze namontovat ve kterékoliv poloze, ale směr vstupu a výstupu musí být v souladu s proudem. Instalatéři by měli zajistit, že potrubí je čisté a bez nečistot před utažením spojení, aby se zabránilo poškození těsnících ploch. Běžné chyby zahrnují nesprávné zapojení závitů, přetížení a špatné zarovnání, což může vést k únikům nebo předčasnému selhání. Po instalaci by měla být provedena vizuální kontrola a tlaková zkouška, aby byla potvrzena integrity.

Kompatibilita a příslušenství

Tato zpětná klapka je kompatibilní s širokou škálou potrubních systémů s ISO 228-1 závitovými připojeními. Často se používá spolu s uzavíracími ventily, tlakovými měřicími přístroji a průtokoměry ve VZT a průmyslových obvodech. Pro větší systémy mohou být potřeba další komponenty, jako jsou filtry nebo kompenzátory, aby chránily klapku před částicemi nebo tepelným napětím. Pro tuto verzi nejsou uvedena žádná konkrétní příslušenství, ale návrhář systému by měl zohlednit celkovou konfiguraci potrubí a požadavky na podporu při plánování instalace.

Technický pozadí pro návrháře

Pracovní princip této zpětné klapky závisí na mechanismu disku a pružiny. Když tekutina proudí v přímém směru, tlak zvedne disk ze sedla, což umožní průtok. Když se proud obrátí, pružina tlačí disk zpět na sedlo, čímž uzavře klapku. Těsnící materiál z PTFE zajišťuje nízké tření a dlouhou životnost. Správná integrace do systému vyžaduje zvážení rychlosti průtoku, tlakových ztrát a tepelných roztažností. Schopnost klapky pracovat při teplotách až do +180°C z ní dělá ideální volbu pro vysokoteplotní vytápění a průmyslové aplikace.

Údržba a provoz

Pravidelná údržba není pro tuto verzi obvykle potřeba díky její odolné konstrukci a spolehlivému těsnícímu mechanismu. Doporučuje se však pravidelné kontrolování na známky opotřebení, koroze nebo úniků. Instalatéři by měli ověřit, že klapka zůstává plně otevřená za normálních provozních podmínek a že těsnící plocha zůstává neporušená. Pokud klapka ukazuje známky poruchy, jako jsou neobvyklé zvuky nebo snížený průtok, měla by být demontována pro čištění nebo výměnu vnitřních komponent. V technické dokumentaci nejsou uvedena žádná konkrétní intervaly údržby.

Nejčastější otázky

Může být tato zpětná klapka použita ve systému s 50% obsahem glykolu?
Ano, klapka je vhodná pro použití s vodou obsahující až 50% glykolu, což ji činí vhodnou pro antifrizové aplikace ve vytápěcích a chladících systémech.

Je tato verze vhodná pro parní aplikace?
Ne, klapka není doporučována pro použití s párou. Její návrh a materiály jsou optimalizovány pro kapalná média, jako jsou voda, glykol a uhlovodíky.

Může být klapka namontována v horizontální nebo vertikální poloze?
Ano, klapku lze namontovat ve kterékoliv orientaci. Směr vstupu a výstupu musí být zarovnán s proudem, aby byla zajištěna správná funkce.

Jaká je maximální povolená teplota pro tuto verzi?
Klapka je určena pro kontinuální provoz při teplotách až do +180°C, což ji činí vhodnou pro vysokoteplotní vytápění a průmyslové aplikace.
