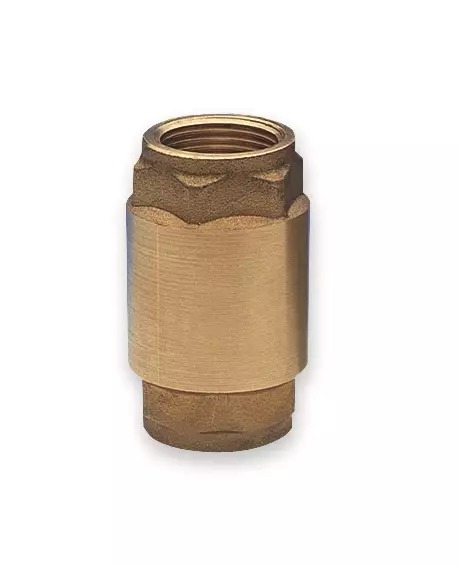

Zpětná klapka EURA těžká - 5/4 palce FF; Kv 7,50

Detailní popis produktu

Zpětné klapky těžkého typu jsou základními komponentami v otopných a čerpacích systémech, kde je třeba udržovat jednosměrný tok. Tato verze se často používá v obytných i komerčních budovách pro oběh teplé vody, kotle a výpustní potrubí čerpadel. Instalatéři a servisní technici často setkávají s těmito klapkami v aplikacích, kde se vyskytují tlakové kolísání a tepelná roztažnost. Klapka zajišťuje, že tok probíhá ve správném směru a zabrání zpětnému průtoku, který by mohl porušit výkon systému nebo poškodit zařízení.

Správné vybavení a instalace zpětné klapky jsou klíčové pro efektivitu a trvanlivost systému. Klapka musí být vhodně rozměrována pro průtok a tlak systému, a její materiál a konstrukce musí být kompatibilní s provozními podmínkami. Tato verze je vhodná pro systémy pracující při teplotách až +90 °C a nominálním tlaku až PN 15. Otevírací přetlak 0,02 bar zajišťuje spolehlivý provoz za běžných systémových podmínek.

Technické parametry

Materiál	Mosaz CW617N
Prov. teplota	+90 °C
Nominální tlak	PN 15
Otevírací přetlak	0,02 bar
Kód	I08018114
Značka	IVAR

Maximální provozní teplota +90 °C a nominální tlak PN 15 jsou klíčové faktory pro určení vhodnosti klapky pro daný systém. Otevírací přetlak 0,02 bar určuje minimální rozdíl tlaků potřebný k otevření klapky, což je důležité pro zajištění správné reakce klapky na průtokové podmínky. Kv hodnota 7,50 poskytuje měřítko pro průtokovou kapacitu klapky, což je zásadní pro správné rozměrování v hydraulických výpočtech.

Instalace a připojení

Těžká zpětná klapka IVAR EURA je vybavena vnitřním FF (ženský flans) připojením, které musí být zapárováno s kompatibilním mužským flansem na sousedním potrubí nebo nátrubku. Velikost 5/4 palce se často používá v středních a velkých otopných a čerpacích systémech. Během instalace je důležité zajistit, že povrchy flansů jsou čisté a bez nečistot, aby se zabránilo úniku. Klapka musí být nainstalována ve správné poloze, s vyznačeným směrem průtoku. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nesprávnému těsnění nebo předčasnému poškození, a použití nekompatibilních těsnění nebo těsnících materiálů.

Kompatibilita a příslušenství

Tato zpětná klapka je kompatibilní se standardními otopnými a čerpacími systémy, které používají FF flansové připojení. Často se instaluje spolu s čerpadly, expanzními nádoby a dalšími komponenty systému, které vyžadují jednosměrné řízení toku. Při objednávce zkontrolujte, zda jsou flans a těsnění vhodné pro provozní podmínky systému. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale konkrétní požadavky systému mohou vyžadovat další komponenty, jako jsou pojistné ventily nebo průtokoměry.

Technický pozadí pro projektanty

Klapka pracuje na jednoduchém principu: když průtokový tlak překročí otevírací přetlak 0,02 bar, disk se zvedne z sedla, což umožní průtok. Když tlak klesne pod tuto mez, disk se vrátí do uzavřené pozice. Tělo klapky je vyrobeno z mosazi CW617N, což je materiál známý svou odolností proti korozi a mechanickou pevností, což z ní dělá vhodnou pro aplikace s teplou vodou a otopnými systémy. Polymerní otvor poskytuje odolné těsnící plochy, které jsou odolné vůči opotřebení a tepelné roztažnosti. Klapka je navržena tak, aby se bez problémů integrovala do systémů pracujících při až +90 °C a PN 15. Její výkon je ovlivněn faktory jako je rychlost průtoku, teplotní kolísání a přítomnost částic v tekutině.

Údržba a provoz

Klapka vyžaduje minimální údržbu za běžných provozních podmínek. Doporučuje se pravidelné prohlídky, aby se zkontrolovalo, zda nejsou přítomny známky opotřebení, koroze nebo úniku. Těsnící plochy a disk by měly být kontrolovány na poškození nebo deformaci a flansové připojení by mělo být zkontrolováno na utěsnění. Pokud klapka neotevře nebo neuzavře správně, může to znamenat přítomnost nečistot nebo poškozeného otvoru. V takových případech by měla být klapka rozebrána a vyčištěna nebo vyměněna podle potřeby. V technických datech nejsou uvedena konkrétní období údržby, ale pravidelné kontroly jsou doporučovány v systémech s vysokým využitím nebo vysokým tlakem.

Nejčastější otázky

Může být těžká zpětná klapka IVAR EURA použita ve vodovodních systémech?
Ano, klapka je certifikována pro vodovodní aplikace a je vhodná pro systémy, kde se dopravuje pitná voda.

Je klapka vhodná pro teploty nad +90 °C?
Ne, maximální provozní teplota je +90 °C. Překročení této mez může ovlivnit výkon a trvanlivost klapky.

Jaký je význam otevíracího přetlaku 0,02 bar?
Tato hodnota určuje minimální rozdíl tlaků potřebný k otevření klapky. Zajišťuje, že klapka reaguje správně na průtokové podmínky a zabrání zbytečnému otevření za nízkých tlaků.

Může být klapka nainstalována ve svislé poloze?
Ano, klapka může být nainstalována vodorovně nebo svisle, pokud je zachován směr průtoku, jak je uveden na těle klapky.
