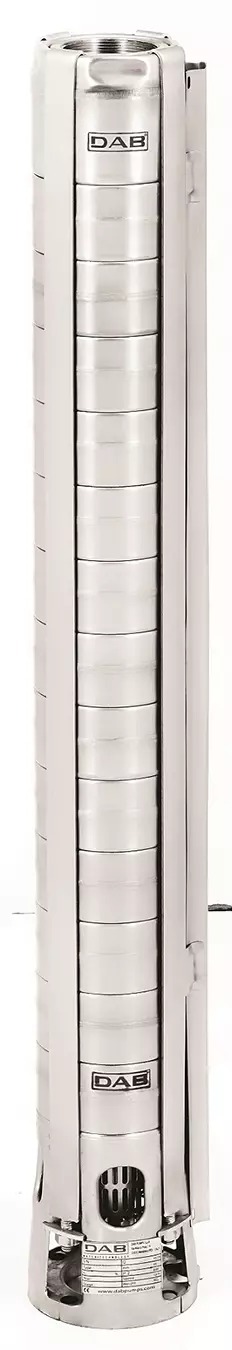

SS6A 05 Čerpadlo 6" pro vrtaná jáma a studny - 2,2kW - hydraulická část

Detailní popis produktu

IVAR SS6A 05 je ponorné čerpadlo určené pro použití ve studnách a vrtaných jámách, kde je potřeba přístup k čisté nebo mírně agresivní vodě. Často se používá v obytných, zemědělských a průmyslových aplikacích, jako jsou systémy pro hašení požárů, zavlažování a obecné zásobování vodou. Instalatéři tuto verzi často používají v případech extrakce hluboké vody, kde jsou kritické odolnost proti korozi a spolehlivost. Čerpadlo je navrženo tak, aby efektivně pracovalo za různých hydraulických podmínek a může být namontováno buď vertikálně, nebo horizontálně v závislosti na požadavcích místa a specifikacích motoru.

Jeho konstrukce z nerezové oceli zajišťuje dlouhodobou odolnost v prostředích obsahujících abrazivní částice nebo chemicky aktivní vodu. Čerpadlo se často integruje s ponornými motory různých velikostí, což umožňuje přizpůsobení systému konkrétním požadavkům. Projektanti a instalatéři by měli zajistit kompatibilitu mezi hydraulickou jednotkou a vybraným typem motoru, zejména při uvažování horizontálního montáže, která vyžaduje konkrétní schválení motoru.

Technické parametry

Kód	60170103
Značka	IVAR

SS6A 05 má maximální průtok a výkon v souladu s technickým listem výrobce. Tyto parametry jsou klíčové pro určení vhodnosti čerpadla pro konkrétní aplikace, zejména při vysokém objemu extrakce vody nebo při výstupních bodech na větší výšce. Maximální přípustný obsah písku ve vodě je 50 g/m³, což je třeba zohlednit při návrhu systému, aby se zabránilo předčasnému opotřebení. Čerpadlo je k dispozici také ve variantách s vyššími teplotními odolnostmi na požádání, což zvyšuje jeho adaptabilitu na širší rozsah provozních podmínek.

Instalace a připojení

Pro instalaci IVAR SS6A 05 musí být čerpadlo pevně umístěno do studny nebo vrtané jámy, přičemž průměr krytu musí být dostatečný pro danou velikost čerpadla. Vertikální montáž je standardní, ale horizontální montáž je možná pomocí chladiče, pokud je motor schválen pro tuto orientaci. Velikosti připojení se liší v závislosti na variantě modelu, s vstupními a výstupními porty pro potrubí o průměru 2 1/2 palce, 3 palce nebo 4 palce. Instalatéři by měli ověřit kompatibilitu motoru s horizontální pozicí před zahájením a zajistit, že všechna elektrická i mechanická připojení jsou správně utěsněna, aby se zabránilo úniku nebo proniknutí. Běžné chyby při instalaci zahrnují nesprávné zarovnání čerpadla a motoru, nedostatečné upevnění kabelového krytu a přehlédnutí specifikací motoru pro horizontální provoz.

Kompatibilita a příslušenství

SS6A 05 je navrženo k použití s různými ponornými motory, včetně verzí 4 palce, 6 palce a 8 palce. Pro optimální výkon se doporučuje kombinovat čerpadlo s motorem, který odpovídá hydraulickým požadavkům aplikace. Příslušenství, jako jsou kabelové uzávěry, chladiče a speciální vinutí motoru, mohou být potřeba v závislosti na konfiguraci systému. Další komponenty, jako jsou ovládací panely nebo frekvenční měniče, mohou být také potřeba pro pokročilý provoz a integraci systému. I když nejsou zde uvedeny alternativní produkty, SS6A 05 se obvykle používá spolu s kompatibilními motory a pomocným vybavením přizpůsobeným konkrétním požadavkům projektu.

Technický pozadí pro projektanty

SS6A 05 pracuje na principu vícestupňového odstředivého čerpadla, kde každý rotor a difúzer přispívá k celkovému výkonu čerpadla. Použití komponent z nerezové oceli (AISI 304L nebo AISI 316L na požádání) zajišťuje odolnost proti korozi a opotřebení, což prodlužuje životnost v agresivních vodních podmínkách. Typ vinutí motoru PE2 + PA umožňuje provoz ve vodě až do +50 °C, což je důležité pro aplikace s ohřátou nebo chemicky ošetřenou kapalinou. Integrace do většího systému vyžaduje důkladné zvážení průtokových množství, tlakových požadavků a kompatibility motoru. Účinnost čerpadla je ovlivněna kvalitou vody, zarovnáním čerpadla a motoru a stavem těsnících prvků.

Servis a provoz

Pravidelný servis zahrnuje kontrolu čerpadla na známky opotřebení, ověření integrity kabelového krytu a zkontroluje se, zda jsou všechna mechanická spojení pevně utažena. Vzhledem k tomu, že v tomto dokumentu nejsou uvedena konkrétní intervaly servisu, doporučuje se dodržovat pokyny výrobce pro pravidelné kontroly a čištění. Klíčové body při provozu zahrnují sledování neobvyklých zvuků nebo vibrací, zajištění stabilního elektrického napájení a potvrzení, že čerpadlo pracuje v rámci svých specifikovaných hydraulických parametrů. V případech, kdy čerpadlo pracuje s vysokým obsahem písku nebo v agresivní vodě, mohou být potřeba častější kontroly, aby se zabránilo poškození vnitřních částí.

Nejčastější otázky

Může být SS6A 05 namontováno horizontálně?
Ano, čerpadlo lze namontovat horizontálně pomocí chladiče, ale motor musí být specificky schválen pro tuto orientaci. Vždy se před instalací obracejte na dokumentaci motoru.

Je SS6A 05 kompatibilní s frekvenčními měniči?
Kompatibilita s frekvenčními měniči závisí na specifikacích motoru. Ověřte dokumentaci motoru, abyste potvrdili vhodnost pro proměnlivý provoz.

Jaký je maximální přípustný obsah písku ve vodě?
SS6A 05 může zvládnout maximální obsah písku 50 g/m³. Překročení této hranice může vést k urychlenému opotřebení vnitřních komponent.

Může být čerpadlo použito pro agresivní vodu?
Ano, čerpadlo je vhodné pro agresivní vodu, pokud je vyrobeno z komponentů z AISI 316 nerezové oceli. Tuto variantu je nutné vybrat při objednávce.
