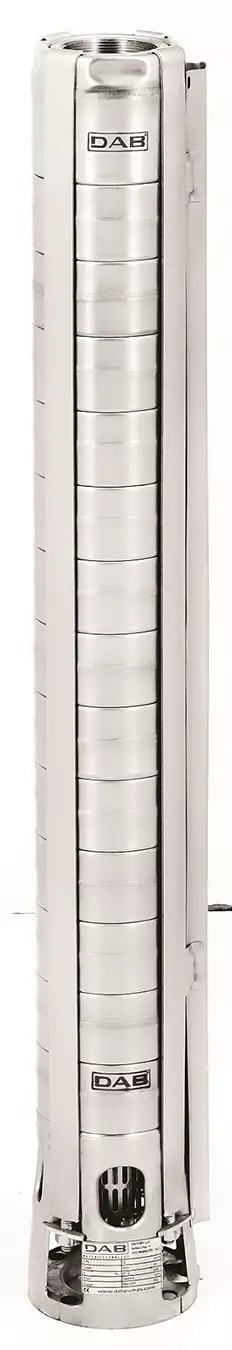

SS6A 06 Čerpadlo 6 palců pro vrtané studny a studny - 2,2kW - hydraulická část

Detailní popis produktu

Ponorná čerpadla jako SS6A 06 jsou základními komponenty vodovodních systémů pro bytové, zemědělské a průmyslové aplikace. Tyto jednotky se běžně instalují do studen nebo vrtaných studen, kde je omezeno vertikální místo a vyžadováno spolehlivé zdroje vody. SS6A 06 je navržen k provozu v prostředích, kde voda může obsahovat abrazivní částice nebo má mírně korozi. Instalatéři často setkávají s těmito čerpadly v hasicích systémech, zavlažovacích sítích a domácích vodovodních systémech. Konstrukce z nerezové oceli zajistí odolnost v náročných podmínkách, zatímco modulární návrh umožňuje flexibilní integraci s různými motory a konfiguracemi.

Při instalaci SS6A 06 musí instalatér zajistit, že studna nebo vrtaná studna má dostatečný průměr pro umístění čerpadla. Čerpadlo lze namontovat vertikálně nebo horizontálně v závislosti na kompatibilitě motoru a požadavcích místa. Hydraulická část je navržena pro zpracování průtoku až 75 m³/h s výškou až 670 m. Maximální obsah písku ve vodě by neměl překročit 50 g/m³, aby se zabránilo předčasnému opotřebení vnitřních komponent. Čerpadlo je vhodné pro instalaci v prostředích s okolní teplotou až +30 °C, s volitelnými konfiguracemi pro vyšší teploty.

Technické parametry

Instalace a připojení

Instalace SS6A 06 vyžaduje pečlivé plánování, aby bylo čerpadlo správně umístěno ve studně nebo vrtané studně. Čerpadlo lze připojit k motorům 4", 6" nebo 8", v závislosti na hydraulických požadavcích. Připojovací rozměry pro čerpadlo zahrnují 2 1/2", 3" a 4" pro různé modely. Během instalace musí technik ověřit, že motor je vhodný pro horizontální montáž, pokud je to potřeba. Konstrukce z nerezové oceli umožňuje jak vertikální, tak horizontální instalaci, ale kompatibilita motoru musí být potvrzena před pokračováním.

Běžné chyby při instalaci zahrnují nesprávný výběr motoru, nekontrolu kompatibility motoru pro horizontální montáž a nedostatečné těsnění kabelového glandu. Aby se tomu zabránilo, instalatér by měl odkazovat na technické specifikace motoru a zajistit, že všechna připojení jsou správně těsněna, aby se zabránilo proniknutí vody. Vstupní a výstupní části čerpadla jsou navrženy tak, aby minimalizovaly turbulence a zajistily efektivní průtok, což je klíčové pro udržení výkonu a snížení opotřebení.

Kompatibilita a příslušenství

SS6A 06 je navržen k použití s různými velikostmi motorů, včetně modelů 4", 6" a 8". Čerpadlo je kompatibilní s motory 4GG, 4OL, 6GF, TR6 a TR8, v závislosti na požadovaném výkonu a omezeních instalace. Při použití čerpadla s frekvenčním měničem musí být ověřena kompatibilita motoru. Další příslušenství, které může být potřeba, zahrnuje chladiče pro horizontální instalace a konfigurace motorů pro vysoké teploty v prostředí s vyššími vodními teplotami.

Modulární návrh čerpadla umožňuje snadnou integraci s různými typy motorů, což z něj dělá všestranné řešení pro široké spektrum aplikací. Konstrukce z nerezové oceli zajišťuje kompatibilitu s agresivními vodními podmínkami, a čerpadlo lze vylepšit o komponenty z AISI 316 pro zvýšenou odolnost proti korozi. Kabelový gland je k dispozici ve vysoce kvalitní verzi pro zvýšenou ochranu v náročných prostředích.

Technický pozadí pro projektanty

SS6A 06 pracuje na principu vícestupňového ponorného čerpadla, kde každý stupeň zvyšuje tlak vody při průchodu čerpadlem. Konstrukce z nerezové oceli, včetně lopatek, difuzorů a tělesa, zajišťuje dlouhodobou odolnost v korozi. Hydraulická část je navržena pro zpracování vysokých průtoků a tlaků, což z ní dělá vhodné řešení pro aplikace jako hasicí systémy a zavlažovací sítě.

Výkon čerpadla je ovlivněn faktory jako je teplota vody, obsah písku a kompatibilita motoru. Nerezové komponenty poskytují odolnost proti korozi, ale projektant musí zajistit, že motor je také vyroben z kompatibilních materiálů pro agresivní vodní podmínky. Modulární návrh čerpadla umožňuje snadnou integraci s různými velikostmi motorů, a projektant by měl zvážit požadovaný průtok a výšku při výběru vhodné konfigurace motoru.

Služba a provoz

Údržba SS6A 06 je nezbytná pro zajištění dlouhodobého výkonu a spolehlivosti. Konstrukce z nerezové oceli snižuje potřebu časté údržby, ale pravidelné kontroly jsou doporučeny k zjištění známek opotřebení nebo koroze. Kabelový gland by měl být kontrolován na úniky, a kompatibilita motoru s orientací instalace by měla být ověřena. Výkon čerpadla může být ovlivněn usazeninami písku nebo sedimentu, takže pravidelné čištění vstupu a výstupu je doporučeno k zabránění zácpám.

Během provozu by mělo být čerpadlo sledováno na neobvyklé hluky nebo vibrace, které mohou signalizovat vnitřní opotřebení nebo nesrovnalosti. Maximální povolený obsah písku 50 g/m³ by měl být udržován, aby se zabránilo předčasnému opotřebení lopatek a difuzorů. Teplotní klasifikace čerpadla by měla být také zvážena, s volitelnými konfiguracemi pro prostředí s vyššími vodními teplotami. Pravidelná údržba zajišťuje, že čerpadlo pokračuje v efektivním provozu a prodlužuje jeho životnost.

Nejčastější otázky

Může být SS6A 06 použit s frekvenčním měničem?
Ano, SS6A 06 může být použit s frekvenčním měničem, ale musí být ověřena kompatibilita motoru. Technický list motoru by měl být konsultován k potvrzení vhodnosti pro provoz s proměnnou rychlostí.

Jaký je maximální obsah písku, který může SS6A 06 zvládnout?
SS6A 06 je navržen k zvládnutí maximálního obsahu písku 50 g/m³. Překročení tohoto limitu může způsobit předčasné opotřebení lopatek a dalších vnitřních komponent.

Může být SS6A 06 nainstalován horizontálně?
Ano, SS6A 06 může být nainstalován horizontálně, ale musí být ověřena kompatibilita motoru s horizontální montáží. Technický list motoru by měl být konsultován k potvrzení vhodnosti pro tuto orientaci instalace.

Jaké materiály jsou použity pro konstrukci SS6A 06?
SS6A 06 je vyroben z nerezové oceli, s volbou materiálu AISI 304L nebo AISI 316. Nerezové komponenty poskytují odolnost proti korozi a zajišťují dlouhodobou odolnost v agresivních vodních podmínkách.
