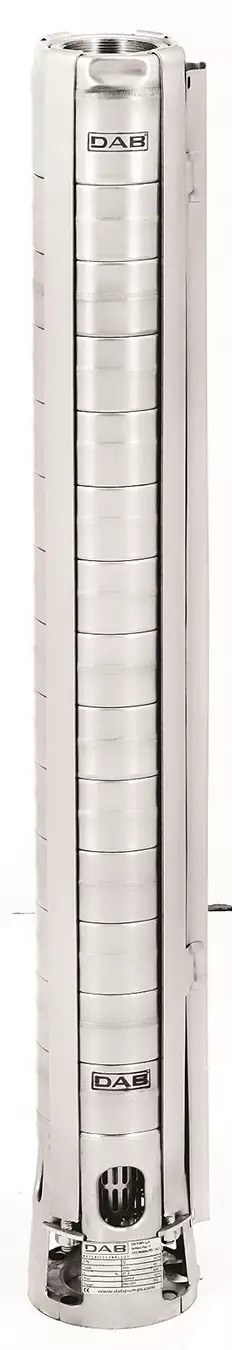

SS6C 07 Čerpadlo 6" pro studny a vrtany - 7,5 kW - hydraulická část

Detailní popis produktu

Vícestupňová ponorná čerpadla, jako je IVAR SS6C 07, se často používají v domácnostech, průmyslových a zemědělských aplikacích pro hluboké studny a vrtany. Tyto systémy obvykle vyžadují odolnost proti korozi a vysokou hydraulickou výkon, vzhledem k povaze zdroje vody. Montážní firmy často pracují s systémy, které vyžadují vysoký výšku vodního sloupce a střední průtok, jako jsou systémy pro hašení požárů, zavlažování a obecné zásobování vodou. SS6C 07 je navržen tak, aby zvládl prostředí s až 50 g/m³ písku a bahna, což ho činí vhodným pro studny s nízkou kvalitou vody. Čerpadlo lze instalovat svisle nebo vodorovně v závislosti na požadavcích systému a kompatibilitě motoru.

Jeho konstrukce z nerezové oceli zajišťuje dlouhodobou spolehlivost v agresivních vodních podmínkách, a možnost vylepšení na materiál AISI 316L zvyšuje kompatibilitu s chemicky aktivními kapalinami. Čerpadlo se obvykle kombinuje s 4", 6" nebo 8" motory v závislosti na hydraulickém výkonu. Instalační proces musí zahrnovat ověření vhodnosti motoru pro vodorovné montování a potřebu chladiče v takových konfiguracích. Čerpadlo je také kompatibilní s frekvence měniči, které lze použít k úpravě výkonu podle konkrétních požadavků systému.

Technické parametry

Instalace a připojení

Instalace IVAR SS6C 07 vyžaduje pečlivé plánování, aby byla zajištěna kompatibilita s motorem a rozvrhem systému. Čerpadlo lze montovat svisle nebo vodorovně, ale musí být ověřeno, zda je motor vhodný pro vodorovné použití. Pro vodorovné instalace je nutný chladič. Velikosti připojení se liší podle modelu: SSGA/SSGB používají 2 1/2 palce, SSGC používá 3 palce a SSGD/SSGE používají 4 palce. Montážní firmy by měly ověřit typ motoru (např. TR6 pro 6 palců) a zajistit, že kabelový uzávěr je vhodný pro dané prostředí. Běžné chyby zahrnují nesprávné párování motoru, nedostatečnou pozornost k obsahu písku a nesprávné zarovnání čerpadla a motoru.

Kompatibilita a příslušenství

SS6C 07 je kompatibilní s řadou 4", 6" a 8" ponorných motorů, včetně variant TR6 a TR8. Další příslušenství, jako jsou chladiče, kabelové uzávěry a filtrační systémy, mohou být potřeba v závislosti na podmínkách instalace. Pro agresivní vodní prostředí lze čerpadlo objednat s komponenty z AISI 316L. Montážní firmy by měly také zvážit potřebu frekvence měničů, pokud je potřeba řízení rychlosti. Modulární design čerpadla umožňuje jeho integraci do široké škály systémů pro zásobování vodou a ochranu proti požárům.

Technický pozadí pro projektanty

IVAR SS6C 07 pracuje na principu vícestupňové odstředivé čerpadla, kde každý lopatkový rotor zvyšuje tlak vody při průchodu čerpadlem. Konstrukce z nerezové oceli (AISI 304L nebo 316L) zajišťuje odolnost proti korozi a opotřebení, zejména v agresivních vodních podmínkách. Účinnost čerpadla je ovlivněna zarovnáním motoru, kvalitou vody a přítomností abrazivních částic. Vinutí motoru (PE2 + PA) umožňuje provoz až při +50 °C, což je důležité pro systémy vystavené vysokým okolním teplotám. Čerpadlo je navrženo tak, aby se integrovalo do uzavřených systémů, systémů pro hašení požárů a obecných sítí pro zásobování vodou, s možností úpravy výkonu pomocí frekvence měničů.

Servis a provoz

Pravidelná kontrola čerpadla a motoru je nezbytná pro udržení výkonu a trvanlivosti. Klíčové body kontroly zahrnují stav lopatkových rotorů, integrity kabelového uzávěru a přítomnost písku nebo bahna v systému. Vinutí a izolace motoru by měly být kontrolovány na známky degradace, zejména v prostředích s vysokými teplotami. I když konkrétní intervaly servisu nejsou uvedeny, doporučuje se pravidelná údržba, aby se zabránilo zácpám a zajistila hladká funkce. Modulární design čerpadla umožňuje snadnou výměnu komponent, jako jsou lopatkové rotory a těsnění, bez nutnosti úplné demontáže.

Nejčastější otázky

Lze SS6C 07 použít s frekvence měničem?
Ano, čerpadlo je kompatibilní s frekvence měniči. Je však nutné ověřit specifikace motoru, aby byla zajištěna kompatibilita s proměnlivou rychlostí.

Jaký je maximální povolený obsah písku ve vodě?
Čerpadlo zvládne až 50 g/m³ písku a bahna. Překročení této hranice může vyžadovat další filtry nebo předúpravu, aby se zabránilo opotřebení vnitřních komponent.

Lze čerpadlo instalovat vodorovně?
Ano, ale musí být ověřeno, zda je motor vhodný pro vodorovné montování. V takových konfiguracích je vyžadován chladič pro zajištění správného odvodu tepla.

Které materiály se používají pro hydraulické komponenty?
Standardní materiál je nerezová ocel AISI 304L. Pro agresivní vodní podmínky lze čerpadlo objednat s komponenty z AISI 316L pro zvýšenou odolnost proti korozi.
