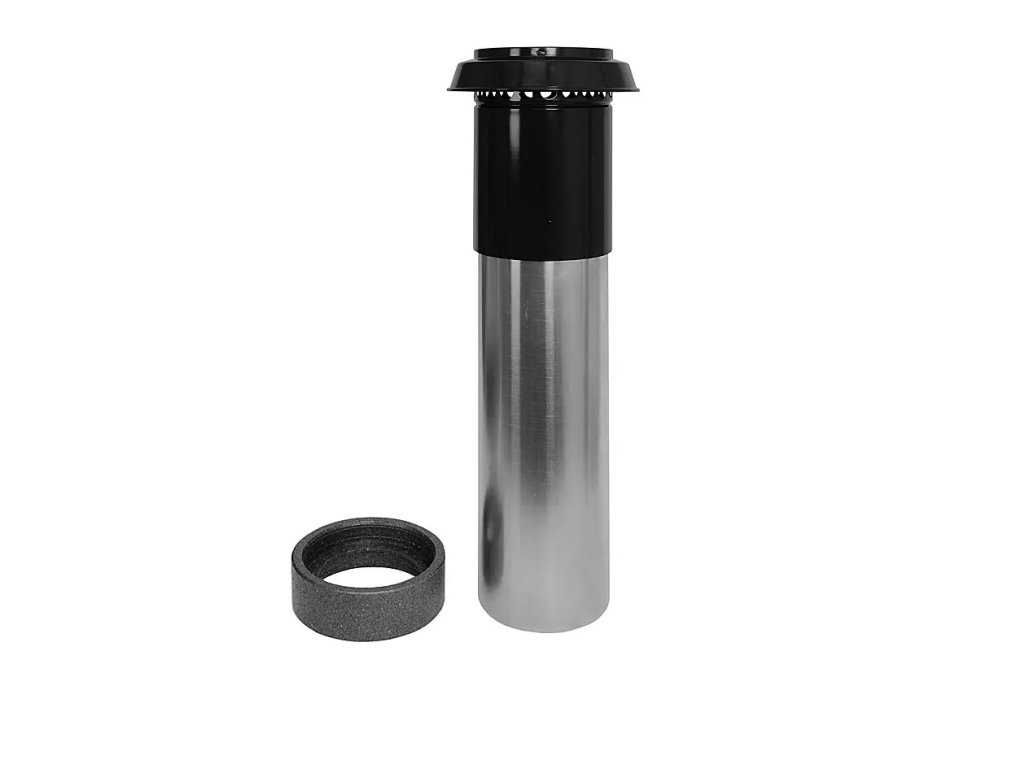

Střešní výfuk - DN 160/DN 180; max. 400m3/h
Kód: 78300175Související produkty
Detailní popis produktu
Střešní výfuky jsou základními komponenty v mechanických větracích systémech, zejména v bytových a komerčních budovách, kde je potřeba řízený výměn vzduchu. Tyto jednotky jsou běžně instalovány v rovných nebo nakloněných střechách, aby usnadnily výpust odpadního vzduchu a přívod čerstvého vzduchu. Při práci s těmito systémy musí montéři zajistit, že výfuk je správně rozměrován a kompatibilní s kanalizačním systémem a celkovým návrhem systému. Tato verze je určena pro použití s běžnými kanalizačními systémy ISO DN 160/180 a je vhodná jak pro nasávání, tak pro výfuk.
Při instalaci je třeba věnovat pozornost těsnosti a zarovnání, aby se zabránilo úniku vzduchu a hluku. Jednotka se obvykle montuje pomocí běžných způsobů upevnění a musí být integrována s vodotěsnými vrstvami budovy. Montéři by měli také zvážit polohu, aby se vyhnuli překážkám a zajistili správný průtok vzduchu.
Technické parametry
| Materiál | Ocel |
|---|---|
| Jmenovitý průměr | DN 160 |
| Průměr | 200 mm |
| Kód | 78300175 |
| Značka | IVAR |
Jmenovitý průměr DN 160 označuje vnitřní rozměr kanalizačního systému, se kterým je výfuk kompatibilní. Vnější průměr 200 mm definuje fyzické rozměry výfuku a určuje místo potřebné pro instalaci. Maximální průtok vzduchu 400m³/h zajišťuje, že výfuk může zvládnout vysoké požadavky na větrání typické pro větší prostory nebo systémy s více zónami.
Instalace a připojení
Instalace začíná ověřením správného zarovnání s kanalizačním systémem. Ocelová konstrukce vyžaduje pevné upevnění ke střešní konstrukci, často pomocí šroubů nebo matic. K připojení výfuku ke kanalizačním potrubím jsou dodávány kroužky z kaučuku, které zajišťují pružné, ale těsné spojení. Montéři by měli zkontrolovat, že všechna spojení jsou správně utažena a že jednotka je vyrovnaná, aby se zabránilo pronikání vody nebo úniku vzduchu. Běžné chyby při instalaci zahrnují špatné zarovnání kanalizačního systému, nedostatečné upevnění výfuku nebo nedbalé těsnění spojů.
Kompatibilita a příslušenství
Tento střešní výfuk je speciálně navržen pro kanalizační systémy ISO DN 160/180. K připojení ke kanalizačním potrubím jsou dodávány kroužky z kaučuku, které jsou základními prvky pro udržení těsného a tlumeného spojení. Pro základní instalaci nejsou potřeba žádná další příslušenství, i když mohou být potřeba izolační nebo vodotěsné materiály v závislosti na aplikaci a místních předpisech.
Technický pozadí pro projektanty
Pracovní princip tohoto střešního výfuku je založen na jednosměrném průtoku vzduchu přes ocelovou konstrukci. Ocelový materiál poskytuje dobré odolnosti a odolnost proti korozi, pokud je správně chráněn. Integruje se do větracího systému připojením k kanalizačním potrubím podle ISO standardu. Účinnost systému závisí na správném rozměrování kanalizačního systému a na umístění výfuku. Dlouhodobá funkčnost je ovlivněna kvalitou instalace, včetně těsnosti a ochrany před povětrnostními podmínkami.
Služby a provoz
Doporučuje se pravidelné vizuální kontroly, aby se zajistila integrity spojení a absence poškození nebo zácp. Kroužky z kaučuku by měly být kontrolovány na opotřebení nebo trhliny, které by mohly vést k úniku vzduchu. V návodu nejsou uvedeny konkrétní intervaly pro údržbu, ale jakékoliv známky poruchy, jako jsou neobvyklé hluky nebo snížený průtok vzduchu, by měly vyvolat podrobnou inspekci.
Nejčastější otázky
Může být tento střešní výfuk použit jak pro nasávání, tak pro výfuk?
Ano, jednotka je vhodná jak pro nasávání, tak pro výfuk ve stejném systému.
Jaký je maximální průtok vzduchu tohoto modelu?
Maximální průtok vzduchu je 400m³/h, což ho činí vhodným pro střední až velké větrací systémy.
Je jednotka kompatibilní s kanalizačním systémem ISO DN 160?
Ano, je speciálně navržena pro systémy ISO DN 160/180.
Jsou kroužky z kaučuku součástí dodávky?
Ano, kroužky z kaučuku jsou součástí standardní dodávky a slouží k připojení ke kanalizačním potrubím.
Doplňkové parametry
| Kategorie: | Příslušenství pro potrubí |
|---|---|
| Hmotnost: | 1.5 kg |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 160 |
| Materiál: | Ocel |
| Průměr: | 200 mm |
| Posledná aktuálizacia ceny: | 25.11.2024 21:06:54 |
