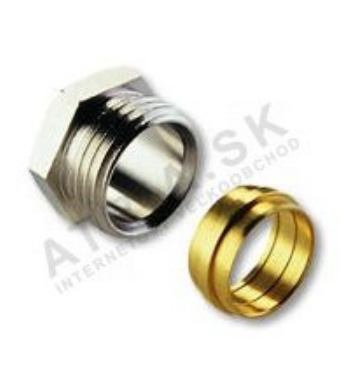

Šroubení - pro měděnou trubku, 1/2 palce M - 15 x 1 IVAR.TR 401

Detailní popis produktu

Závitová šroubení pro měděné potrubí jsou základními komponentami při instalaci otopných, sanitárních a hygienických soustav v obytných i komerčních budovách. Tyto šroubení se často používají v centrálních otopných okruzích, soustavách teplé vody a v instalacích podlahového vytápění. Instalatéři a technici pracující s měděnými potrubími musí zajistit přesné zarovnání a bezpečné spojení, aby udrželi integrity systému a zabránili únikům.

Tato šroubení jsou zvlášť užitečná v systémech, kde je potřeba flexibilita a odolnost, například v prostředích s vysokou teplotou. Správné vybavení a montáž těchto šroubení přispívají k dlouhodobému výkonu celého potrubního sítě. Tento produkt je určen konkrétně pro použití s měkkými měděnými trubkami o rozměru 15 x 1 mm, což zajišťuje kompatibilitu se standardními rozměry trubek používanými v evropských instalacích.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,021 kg
Kód	501047
Značka	IVAR

Provozní teplotní limit +120 °C umožňuje použití v aplikacích s vysokou teplotou, jako jsou centrální otopné systémy a distribuce teplé vody. Nominální tlaková klasifikace PN 10 znamená vhodnost pro systémy pracující za střední hydraulické zatížení. Mosaz CW617N zajišťuje odolnost proti korozi a mechanickou pevnost, čímž je šroubení vhodné pro dlouhodobé použití ve vlhkém prostředí.

Instalace a připojení

Pro připojení šroubení nejprve zajistěte, že měděná trubka je čistě přeříznuta a bez ostrých hran. Na mužský závit naneste tenkou vrstvu lepicího prostředku pro závit a poté jej zasuňte do příslušného ženského závitu. Moment přetahování by měl být mezi 34 a 45 Nm pro měkké měděné potrubí. Zkontrolujte, že spojení je plně sedící a zarovnané, aby se předešlo poškození během provozu. Běžné chyby při instalaci zahrnují přetížení, což může poškodit měděnou trubku, a nedostatečné přetížení, což může vést k únikům.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s IVAR ventily a řídicími prvky, které mají 1/2 palcový vnitřní závit, včetně sérií VD, VS, VCR, VCD a VCS. Je vhodné i pro IVAR řídicí šroubení s 1/2 palcovým vnitřním závitem z sérií DD a DS. Pro kompletní integraci systému zajistěte, že všechny připojené komponenty mají stejné rozměry závitů a vlastnosti těsnění. Další komponenty, jako jsou ventily, přechody a izolace potrubí, mohou být potřeba v závislosti na konkrétní aplikaci.

Technický pozadí pro projektanty

Toto závitové šroubení slouží jako mechanický spojovací bod mezi segmenty měděného potrubí a závitovými komponentami. Mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti dezinkifikaci, což z něj dělá vhodný materiál pro použití jak v teplé, tak i v chladné vodě. Návrh umožňuje přímou integraci s těly ventilů a řídicími prvky, čímž zajišťuje bezpečné a netěsné spojení. Účinnost systému zůstává zachována díky vhodným způsobům těsnění a dodržování doporučených momentů přetahování. Rozsah provozních teplot a tlaková klasifikace jsou klíčovými faktory pro určení vhodnosti šroubení pro danou aplikaci.

Služba a provoz

Pravidelné kontroly by měly zahrnovat vizuální inspekce na známky koroze nebo úniků kolem závitového spojení. Ujistěte se, že všechna spojení zůstávají pevná a nepoškozená po dlouhodobém provozu. Tato komponenta nepožaduje plánovanou údržbu, pokud není zaznamenáno poškození nebo opotřebení. V případě podezření na selhání by šroubení mělo být odstraněno a prozkoumáno na deformace nebo trhliny před opětovnou instalací.

Nejčastější otázky

Může být toto šroubení použito s měděnými trubkami jiných rozměrů než 15 x 1 mm?
Ne, šroubení je specificky navrženo pro měděnou trubku o rozměru 15 x 1 mm a není vhodné pro jiné rozměry.

Je kompatibilní s IVAR ventily mimo sérii VD, VS, VCR, VCD a VCS?
Ne, je určeno pouze pro IVAR ventily a řídicí šroubení, která mají 1/2 palcový vnitřní závit, jak je uvedeno.

Jaký je doporučený moment přetahování pro toto šroubení?
Moment přetahování by měl být mezi 34 a 45 Nm při připojení k měkké měděné trubce, aby bylo zajištěno bezpečné a netěsné spojení.

Může být toto šroubení použito v systémech s vyššími provozními teplotami než 120 °C?
Ne, maximální provozní teplota je specifikována jako +120 °C a překročení této hodnoty může ohrozit integritu spojení.
