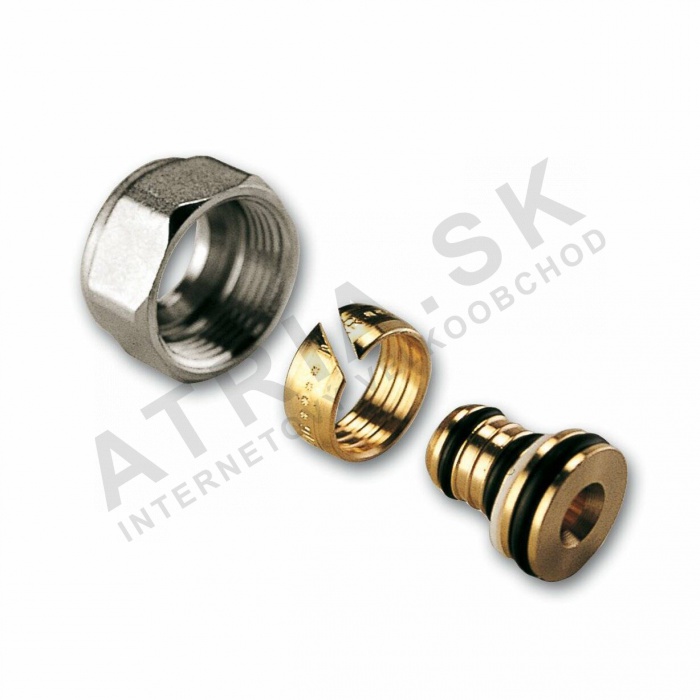

Šroubení - pro ALPEX vícesložkové potrubí, 18 x 2 ALU - M 24 IVAR.TA 420

Detailní popis produktu

Šroubení jsou základními komponenty v otopných a sanitárních soustavách, kde vícesložková potrubí vyžadují spolehlivé mechanické spojení. Tyto šroubení se často používají v bytových i komerčních budovách pro podlahové vytápění, rozdělení teplé vody a centrální otopné okruhy. Instalatéři pracující s ALPEX vícesložkovým potrubím potřebují spolehlivá šroubení, která zůstávají integrovaná při tepelné expanzi a kontrakti. Šroubení zajišťuje těsné spojení i za nestálých podmínek, což podporuje dlouhodobou funkčnost systému.

Korektní montáž šroubení je klíčová k prevenci úniků a zajištění souladu s návrhovými požadavky systému. Šroubení musí být použito na správné velikosti potrubí a v správné orientaci, s důrazem na zarovnání a specifikace přetížení. Nesprávné zarovnání nebo nesprávné utažení může vést k selhání těsnění, zejména v aplikacích s vysokou teplotou. Toto šroubení je specificky navrženo pro potrubí ALPEX 18x2 ALU, což zajišťuje kompatibilitu se standardními závity M24, které se často vyskytují v různých sanitárních a otopných komponentách.

Technické parametry

Maximální provozní teplota +120 °C zajišťuje, že šroubení je vhodné pro aplikace s teplou vodou a vytápěním. Jmenovitý tlak PN 10 znamená, že šroubení je navrženo pro systémy s nízkým tlakem, což je typické pro domácnosti a lehké komerční instalace. Materiál, mosaz CW617N, poskytuje odolnost proti korozi a mechanickou pevnost, což zajišťuje odolnost v prostředí s vodou. Tyto parametry pomáhají při výběru, aby šroubení odpovídalo hydraulickým a tepelným požadavkům systému.

Montáž a připojení

Montáž začíná vložením připraveného ALPEX potrubí do šroubení, přičemž je třeba zajistit, že EPDM těsnící kroužek je nepoškozený a správně umístěný. Potrubí musí být čisté a bez nečistot, aby nebylo ohroženo těsnění. Závitové spojení se nejprve utáhne rukou, následně se utáhne pomocí klíče s momentem 25–35 Nm. Tím se zabrání přetížení, které by mohlo poškodit těsnící kroužek nebo zdeformovat potrubí. Šroubení musí být zarovnáno s osou potrubí, aby nebyl výztuhám působen mechanický stres. Běžnou chybou je použití příliš velké síly při utahování, což může vést k předčasnému selhání.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní pouze s potrubím ALPEX 18x2 ALU. Připojuje se k komponentám se závitem M24, jako jsou ventily, rozdělovače nebo jiná šroubení. K dokončení montáže je třeba použít i EPDM těsnící kroužky a vhodné klíče pro utažení. Další potřebné nástroje zahrnují potrubní střihárnu pro přípravu konců potrubí a nástroj na odstraňování hrnčířských hran, které by mohly omezit těsnost. Pro tuto konkrétní aplikaci nejsou k dispozici žádné alternativní produkty.

Technický pozadí pro projektanty

Šroubení vytváří mechanické i hydraulické těsnění mezi potrubím a závitovou komponentou. Tělo z mosazi odolává korozi a udržuje svou strukturní integritu při tepelném cyklování. EPDM těsnící kroužek se lehce rozepne při stlačení, což vytváří těsný bariér proti úniku. Integrace do systému závisí na správném zarovnání a dodržení specifikací přetížení. Doba životnosti šroubení je ovlivněna kvalitou montáže, stavem těsnícího kroužku a absence mechanického stresu během provozu.

Služba a provoz

Během provozu vyžaduje šroubení minimální údržbu. Pravidelné vizuální kontroly by měly potvrdit absence úniků nebo známek opotřebení těsnícího kroužku. Pokud dojde k úniku, musí být systém vyrovnán a šroubení demontováno pro kontrolu. EPDM kroužek by měl být vyměněn, pokud je poškozený nebo ztenčený. Nejsou stanoveny pravidelné intervaly údržby, ale údržba je doporučena, pokud systém bude delší dobu nečinný.

Nejčastější otázky

Může být toto šroubení použito s jinými typy vícesložkových potrubí?
Ne, toto šroubení je specificky navrženo pro potrubí ALPEX 18x2 ALU. Použití s jinými typy potrubí může vést k nesprávnému těsnění nebo mechanickému selhání.

Jaký je správný moment utažení šroubení?
Doporučuje se moment utažení 25–35 Nm. Překročení tohoto rozsahu může vést k poškození těsnícího kroužku nebo deformaci těla z mosazi.

Je nutné při montáži těsnící kroužek mazat?
Ne, těsnící kroužek z EPDM nesmí být mazán minerálními oleji. Používejte pouze silikonové maziva, aby nedošlo ke chemické degradaci kaučuku.

Může být šroubení znovu použito po demontáži?
EPDM těsnící kroužek by měl být vyměněn po demontáži, aby bylo zajištěno těsné spojení. Opakované použití starého kroužku může vést ke kompromitaci integrity těsnění.
