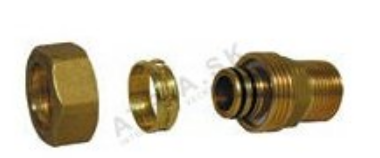

Šroubení s trubkou - pro ALPEX vícevrstvou trubku, 26 x 3 - 3/4 palce M IVAR.RA 761

Detailní popis produktu

Šroubení se stříkem jsou základními komponentami při instalaci vícevrstvých potrubních systémů, zejména v bytových a komerčních topných a potrubních aplikacích. Tyto šroubení se často používají v podlahovém vytápění, systémech teplé vody a centrálním vytápění, kde jsou vyžadovány spolehlivé a netěsnící se spoje. Instalatéři pracující na nových stavbách nebo rekonstrukcích systémů si s těmito šroubeními poradí v suchých i mokrých prostředích, pokud zůstanou parametry systému v rámci specifikací.

Při instalaci je šroubení vloženo do připraveného konce ALPEX vícevrstvé trubky a zabezpečeno stříkem a dvěma EPDM těsnícími kroužky. Vnější 3/4 palce mužský závit umožňuje spojení s jinými závitovými komponenty, jako jsou ventily, radiátory nebo rozdělovače. Šroubení je navrženo pro použití v systémech s nominálním tlakem PN 10 a maximální provozní teplotou 120 °C, což ho činí vhodným pro aplikace s teplou vodou a vytápěním.

Technické parametry

Instalace a spojení

Instalace zahrnuje připravení konce trubky, který se zřízne a odstraní se všechny ostré hrany. Střík se poté vloží do trubky, následovaný šroubením. Vnější 3/4 palce mužský závit se pak spojí s odpovídajícím závitem komponenty systému. Je důležité zajistit, že těsnící kroužky jsou správně umístěny a nejsou poškozeny během instalace. Běžné chyby zahrnují přetížení šroubení, což může poškodit těsnící kroužky, nebo použití nesprávného typu závitu. Vždy ověřte, že šroubení je pevně sedící a že spojení je bezpečné.

Kompatibilita a příslušenství

Toto šroubení je specificky navrženo pro použití s ALPEX vícevrstvou trubkou. Je kompatibilní s jinými IVAR závitovými šroubeními a komponenty, které mají 3/4 palce ženský závit. Při instalaci zajistěte, že systém obsahuje potřebné těsnící kroužky a stříky pro bezpečné spojení. Další komponenty, jako jsou ventily, rozdělovače a jiná šroubení, mohou být potřeba v závislosti na návrhu systému.

Technický pozadí pro projektanty

Šroubení vytváří mechanický a hydraulický těsný spoj mezi trubkou a závitovou komponentou. Mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což ho činí vhodným pro použití v systémech s teplou vodou a vytápěním. EPDM těsnící kroužky zajišťují těsný spoj a zabrání úniku. Střík pomáhá zajistit trubku v šroubení a zabrání jejímu otáčení během instalace. Doba životnosti šroubení je ovlivněna provozními podmínkami, včetně teploty a tlaku, stejně jako kvalitou instalace a údržby.

Služba a provoz

Doporučuje se pravidelně kontrolovat šroubení, aby spojení zůstalo bezpečné a netěsnící. Zkontrolujte případné známky koroze, opotřebení nebo úniku kolem těsnících kroužků a stříku. Pokud se objeví jakékoliv problémy, šroubení je třeba vyměnit. Nejsou stanoveny konkrétní intervaly údržby, ale je vhodné kontrolovat šroubení během pravidelné údržby systému. Vyhněte se vystavení šroubení teplotám nebo tlakům mimo specifikované limity, aby nedošlo k předčasnému selhání.

Nejčastější otázky

Může být toto šroubení použito s jinými typy vícevrstvých trubek?
Toto šroubení je specificky navrženo pro použití s ALPEX vícevrstvou trubkou. Použití s jinými typy trubek může vést k nespojitému spojení nebo úniku.

Jaká je maximální provozní teplota šroubení?
Šroubení je vhodné pro systémy pracující při až 120 °C. Překročení této teploty může ovlivnit integritu těsnících kroužků a celkovou funkčnost šroubení.

Může být šroubení použito v systémech studené vody?
Ano, šroubení je vhodné pro použití v systémech jak teplé, tak studené vody, pokud zůstanou provozní podmínky v rámci specifikací.

Z jakého materiálu je šroubení vyrobeno?
Šroubení je vyrobeno z mosazi CW617N, která poskytuje dobrou odolnost proti korozi a mechanickou pevnost, což ho činí vhodným pro použití v mokrém prostředí.
