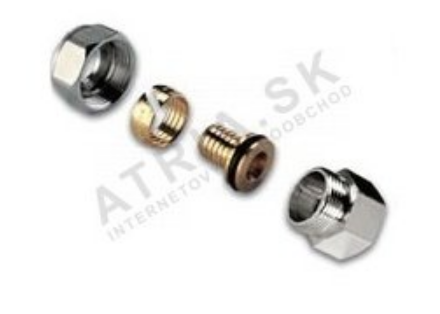

Těsný přípoj s trubkou - závit ženský, 3/4 palce F x 20 x 2, PEX IVAR.RR 4613 N SET

Detailní popis produktu

PEX přípoje s trubkou se běžně používají v bytových a komerčních topných a instalatérských systémech. Tyto přípoje zajišťují bezpečné připojení v systémech pro podlahové vytápění, teplou užitkovou vodu a vytápění podlah. Instalatéři při stavbě nových budov nebo rekonstrukcích často používají tyto přípoje k připojení PEX trubek k závitovým komponentám v systému. Přípoj je navržen pro prostředí, kde provozní teplota nepřesahuje +120°C.

Přípoj je vhodný pro systémy pracující s nominálním tlakem PN 10. Často se používá spolu s PEX (příčně propojený polyethylen) trubkami, které jsou známé svou flexibilitou a odolností vůči tepelnému roztažení. Přípoj zajišťuje těsné a odolné připojení jak v topných, tak i v chladné vodě. Vnitřní závit umožňuje přímé připojení ke standardním potrubním komponentám a ventilům v systému.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Nominální tlak	PN 10
EAN	8595145909193
Hmotnost	0,138 kg
Kód	461324
Značka	IVAR

Nominální tlaková klasifikace PN 10 znamená, že přípoj je vhodný pro systémy pracující s maximálním tlakem 10 bar. To z něj dělá vhodný prvek pro nízkonapěťové domácí a topné aplikace. Konstrukce z mosazí s niklovým povlakem poskytuje odolnost proti korozi a mechanickou pevnost. EPDM kroužek zajišťuje spolehlivé těsnění a kompatibilitu s PEX trubkami.

Montáž a připojení

K montáži přípoje nejprve zkontrolujte, zda je PEX trubka čistě zříznuta a bez ostrých hran. Vložte trubku do přípoje až po zastavovací značku. K zabezpečení přípoje na trubku použijte vhodný stlačovací nástroj. Vnitřní závit 3/4 palce umožňuje přímé připojení ke standardním potrubním komponentám. Je důležité ověřit, že kroužek je správně umístěn a že spojení je utaženo podle specifikací výrobce. Běžné chyby při montáži zahrnují nesprávné stlačení, což může vést k únikům, a použití nesprávných nástrojů, které mohou poškodit přípoj nebo trubku.

Kompatibilita a příslušenství

Tento přípoj je specificky navržen pro použití s PEX trubkami a je kompatibilní se standardními komponentami s vnitřním závitem 3/4 palce. K dokončení montáže mohou být potřeba další komponenty, jako jsou PEX trubky, stlačovací nástroje a kompatibilní ventily. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a výkon.

Technický popis pro projektanty

Přípoj funguje tím, že vytváří mechanické a těsné spojení mezi PEX trubkou a závitovou komponentou. Mosazná konstrukce s niklovým povlakem poskytuje odolnost proti korozi a zajišťuje dlouhodobou odolnost. EPDM kroužek poskytuje pružné a spolehlivé těsnění, které udržuje integritu při různých tlacích a teplotních podmínkách. Vlastnosti materiálu mosaz a EPDM zajišťují kompatibilitu jak s topnými, tak i s chladnými vodními systémy. Návrh přípoje umožňuje snadné začlenění do stávajících systémů a zajišťuje minimální rušení během montáže.

Služba a provoz

Pravidelná kontrola přípoje je doporučena, aby byla zajištěna integrita spojení. Zkontrolujte případné známky opotřebení, koroze nebo úniku. Pokud se objeví jakékoliv problémy, přípoj by měl být okamžitě vyměněn. V technické dokumentaci nejsou uvedena konkrétní období pro servis, ale pravidelné vizuální kontroly jsou doporučeny, aby byl zajištěn výkon systému.

Nejčastější otázky

Může být tento přípoj použit s jinými typy trubek než PEX?
Podle technického listu výrobce je tento přípoj specificky navržen pro použití s PEX trubkami. Použití s jinými typy trubek může ovlivnit výkon a spolehlivost.

Je EPDM kroužek vhodný pro vysokoteplotní aplikace?
EPDM kroužek je vhodný pro systémy pracující s teplotami až do +120°C, což ho činí vhodným pro běžné topné a teplé vodní aplikace.

Může být tento přípoj použit jak v topných, tak i v chladných vodních systémech?
Ano, přípoj je vhodný jak pro topné, tak i pro chladné vodní systémy, pokud provozní podmínky zůstanou v rámci specifikovaných tlakových a teplotních limitů.

Jaké nástroje jsou potřeba pro montáž?
K zabezpečení přípoje na PEX trubku je potřeba vhodný stlačovací nástroj. Je důležité použít správný nástroj, aby nedošlo k poškození přípoje nebo trubky během montáže.
