T - kus, 1 palce x 1 palce x 1 palce IVAR.1570 G
Kód: 1570G060606Související produkty
Detailní popis produktu

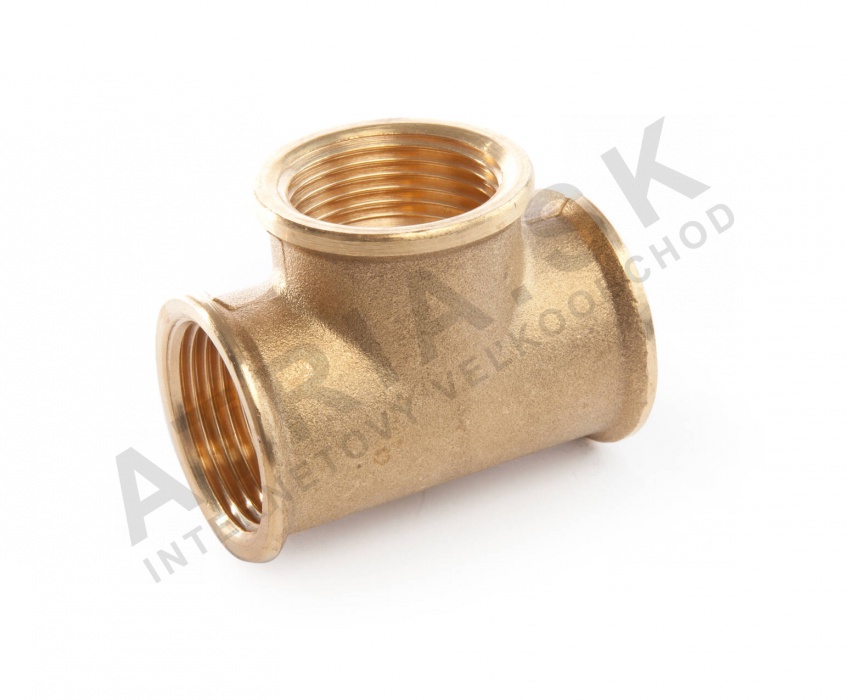

IVAR 1570G060606 T-kus se běžně používá v bytových i komerčních instalacích pro přesměrování průtoku v otopných, instalatérských a sanitárních soustavách. Často se vyskytuje v centrálních otopných okruzích, rozdělovačích pro podlahové vytápění a soustavách teplé vody. Montéry tento přípoj používají pro spojení tří potrubí pod pravým úhlem, zajišťují tak bezpečné a netěsné spojení. Přípoj je navržen pro systémy, kde médiem je pitná voda, a je vhodný pro aplikace s vysokými teplotami a středním tlakem.
Jeho odolná konstrukce a kompatibilita se standardními rozměry potrubí z něj dělá všestranný prvek jak pro nové stavby, tak pro rekonstrukce. Přípoj je zvláště užitečný v systémech, kde je třeba přidat větev k existujícímu potrubí bez porušení hlavního průtoku. Často se používá spolu s ventily, radiátory a oběhovými čerpadly, aby byla zajištěna integrity a výkon systému.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,206 kg |
| Kód | 1570G060606 |
| Značka | IVAR |
Prováděcí teplota +120°C znamená, že přípoj je vhodný pro systémy teplé vody a otopné okruhy. PN10 označuje, že vydrží nominální tlak 10 bar, což je vhodné pro nízkotlaké systémy. Tyto parametry jsou zásadní pro správné rozměření a výběr přípoje pro danou aplikaci. Mosaz CW617N poskytuje dobré odolnosti korozi a je certifikovaná pro použití v systémech s pitnou vodou.
Montáž a připojení
Montáž IVAR 1570G060606 T-kusu zahrnuje připojení tří závitových konců potrubí pod pravým úhlem. Přípoj má tři závitové připojení o nominálním průměru 1 palce, typicky BSPT nebo NPT v závislosti na regionálním standardu. Před montáží by měly být závity očistěny a zkontrolovány na poškození. Aplikujte vhodný závitový těsnicí prostředek nebo PTFE pásku, aby byl zajištěn vodotěsný těsnění. Přípoj by měl být rovnoměrně utažen pomocí klíče, aby nedošlo k překřížení závitů nebo přetížení, což by mohlo způsobit deformaci nebo únik.
Běžné chyby při montáži zahrnují použití špatného typu těsnicího prostředku, nedostatečné očištění závitů a špatné zarovnání přípoje před utažením. Je také důležité zajistit, aby systémový tlak a teplota nepřekročily limity PN10 a +120°C. Po montáži by měla být provedena tlaková zkouška pro ověření integrity spojení.
Kompatibilita a příslušenství
IVAR 1570G060606 T-kus je kompatibilní se standardními 1 palcovými závitovými potrubími a přípoji používanými v otopných a instalatérských soustavách. Často se používá s měděnými, ocelovými nebo plastovými potrubími s vhodným typem závitu. Při montáži je důležité zajistit, aby všechny připojené komponenty byly hodnoceny pro stejné tlakové a teplotní podmínky. Další komponenty, jako jsou ventily, spojky nebo kompenzátory, mohou být potřeba v závislosti na návrhu systému a aplikaci.
Technický pozadí pro projektanty
IVAR 1570G060606 T-kus funguje jako třícestné spojení potrubí, umožňuje větvení nebo spojování průtoku tekutiny v systému. Mosaz CW617N je známá svou odolností a odolností korozi, což z ní dělá vhodný materiál pro dlouhodobé použití v systémech s vodou. Přípoj je navržen tak, aby udržoval konzistentní tok a minimalizoval turbulence, což zlepšuje efektivitu systému a snižuje tlakovou ztrátu. PN10 zajišťuje, že přípoj vydrží běžné provozní tlaky v nízkotlakých otopných a instalatérských systémech.
Vlastnosti mosazi CW617N také umožňují dobrou tepelnou vodivost, což je výhodné v otopných aplikacích, kde je důležitý přenos tepla. Přípoj by měl být integrován do systému tak, aby byl snadno dostupný pro údržbu a kontrolu. Správné zarovnání a podpora připojených potrubí jsou zásadní pro prevenci namáhání přípoje a zajištění jeho dlouhodobé spolehlivosti.
Údržba a provoz
Doporučuje se pravidelná kontrola IVAR 1570G060606 T-kusu na známky koroze, úniku nebo mechanického poškození. Závity by měly být kontrolovány na opotřebení nebo deformaci a jakékoliv známky úniku by měly být okamžitě odstraněny. Pokud je přípoj součástí systému s častými tlakovými změnami, měl by být sledován na potenciální selhání způsobené namáháním. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna podle provozních požadavků systému.
Nejčastější otázky
Jaká je maximální prováděcí teplota IVAR 1570G060606 T-kusu?
Přípoj je hodnocen pro maximální prováděcí teplotu +120°C, což z něj dělá vhodný prvek pro systémy teplé vody a vytápění.
Je IVAR 1570G060606 T-kus kompatibilní s PN10 systémy?
Ano, přípoj je hodnocen pro nominální tlak PN10, což z něj dělá vhodný prvek pro nízkotlaké otopné a instalatérské systémy.
Jaký typ závitu má IVAR 1570G060606 T-kus?
Přípoj má tři závitové připojení o průměru 1 palce, typicky BSPT nebo NPT v závislosti na regionálním standardu a aplikaci.
Doplňkové parametry
| Kategorie: | T-kusy, redukované t-kusy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.206 kg |
| Rozměr závitu: | 1" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:51:23 |
