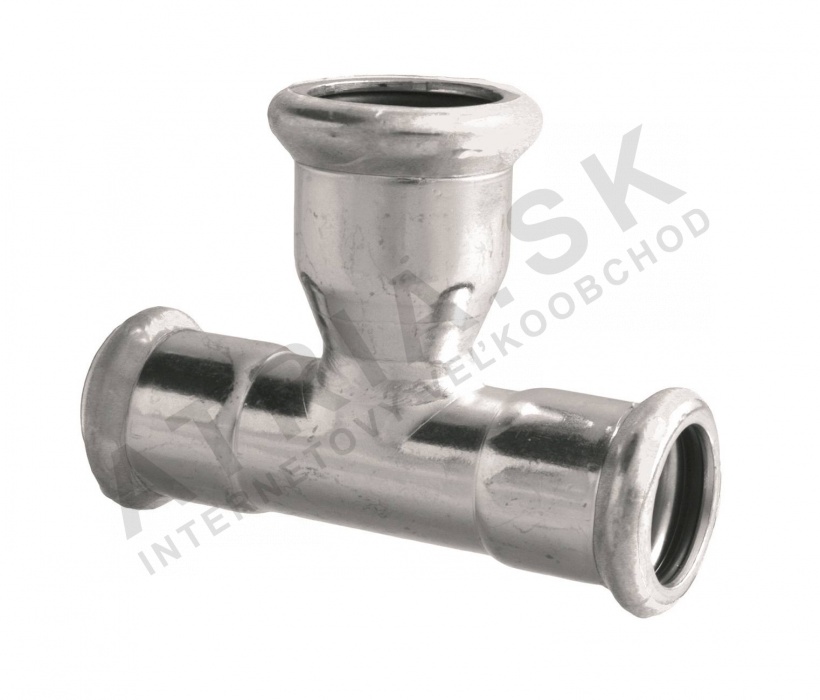

T-kus 22 x 28 x 22 IVAR.IVC44

Detailní popis produktu

Zmenšené T-kusy jsou základními komponenty v systémech pod tlakem, jako jsou centrální topení, hasicí systémy a průmyslové distribuce vzduchu nebo plynů. Instalatéři a projektanti je využívají k vytváření odboček v uzavřených systémech, kde prostorové omezení vyžaduje zmenšení jedné odbočky. V bytových i komerčních budovách se tyto šroubení často vyskytují v kotelních okruzích, rozdělovačích pro podlahové vytápění a vodovodních nebo vzduchových liniích. Geometrie 90° zajišťuje směrovou flexibilitu, zatímco zmenšená odbočka umožňuje integrovat potrubí menšího průměru bez poškození průtoku.

Model IVC44.222822 je vhodný pro aplikace s chladnou vodou, chlazením, hasicí vodou a nekonzumní vzduch nebo plyn. Jeho kompaktní rozměry a malá hmotnost z něj dělají ideální řešení pro úzce prostorové nebo nadzemní instalace. Těsnící kroužek z EPDM zajišťuje těsné spojení i při kolísajících teplotách. Není k dispozici povrchové potažení, což znamená, že je kompatibilní se standardními stlačovacími nástroji a nepřekáží v diagnostice systému, jako je detekce netěsností nebo testování tlaku.

Technické parametry

Materiál	uhlíková galvanizovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,122 kg
Kód	IVC44.222822
Značka	IVAR

Provozní rozsah teplot od -20 °C do +120 °C zajišťuje, že tento T-kus je vhodný jak pro systémy s nízkou teplotou chlazení, tak pro vysokoteplotní topení. Jmenovitý tlak PN 16 znamená, že vydrží trvalý tlak až 16 bar, což je vhodné pro většinu domácích i lehkých průmyslových aplikací. Konstrukce z galvanizované oceli poskytuje odolnost proti korozi v prostředí s nekonzumní vodou, i když není certifikován pro konzumní vodu. Tyto parametry jsou klíčové pro určení vhodnosti šroubení pro konkrétní systémové návrhy, zejména při zohlednění tepelné roztažnosti a tlakových nárazů během provozu.

Montáž a připojení

Pro montáž T-kusu zkontrolujte, že všechna připojená potrubí jsou čtvercově zříznuta a bez ostrých hran. Na EPDM těsnící kroužek naneste malé množství maziva pro usnadnění vložení. Vložte koncovky potrubí do šroubení až po dosažení značky tvarování. Zkontrolujte, že značka tvarování je viditelná a že stlačovací nástroj zcela zapadne. Používejte pouze čelisti typu M, aby nedošlo ke zdeformování. Zkontrolujte, že odbočka je správně zarovnaná a že šroubení je pevně přitlačeno k potrubním flíčkám. Běžnou chybou je nekontrola značky tvarování po stlačení, což může vést k slabým nebo nerovnoměrným spojením. Vždy po montáži otestujte systém na netěsnosti pomocí tlakového testu podle místních norem.

Kompatibilita a příslušenství

T-kus je kompatibilní se stlačovacími šroubeními IVAR o průměrech 22 mm, 28 mm a 22 mm. Je vhodný pro použití s těsnícími kroužky z EPDM a standardními stlačovacími nástroji. Pro větší systémy nebo v případě potřeby dalších opatření zvažte použití stlačovacích svorek IVAR nebo kompenzace. Ujistěte se, že všechny systémové komponenty jsou od téhož výrobce, aby byla zachována integrita systému a podmínky záruky. Při návrhu systému zohledněte tepelnou roztažnost ocelových potrubí a zahrňte kompenzační smyčky nebo kompenzátory tam, kde je to nutné.

Technický pozadí pro projektanty

Model IVC44.222822 funguje na principu mechanického stlačení k vytvoření těsného spojení mezi potrubím a šroubením. Tělo z galvanizované oceli poskytuje konstrukční pevnost a odolnost proti korozi v prostředí s nekonzumní vodou. EPDM těsnící kroužek je dostatečně pružný, aby přijal menší nepřesnosti a tepelné pohyby, přičemž zároveň udržuje těsnost. Šroubení se integruje do systémů pod tlakem, kde umožňuje zmenšit průměr jedné odbočky bez nutnosti použití závitového nebo svařovaného spojení. Doba životnosti šroubení závisí na kvalitě stlačení, četnosti tlakových nárazů a přítomnosti nečistot v systémové tekutině. Pravidelná kontrola stlačovacích značek a stavu těsnícího kroužku může zabránit poruchám.

Služba a provoz

Během provozu T-kus nepožaduje žádnou aktivní údržbu. Měl by se však pravidelně vizuálně kontrolovat na případné známky koroze, deformace nebo netěsnosti. Jakékoliv poškození stlačovacích značek nebo těsnícího kroužku by mělo být okamžitě odstraněno výměnou poškozené komponenty. V systémech s vysokým obsahem částic zvažte instalaci filtrů před šroubením, aby se zabránilo abrazivnímu opotřebení. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby, ale systém by měl být ročně testován na netěsnosti a integrity tlaku.

Nejčastější otázky

Může být IVC44.222822 použit v hasicím systému?
Ano, T-kus je vhodný pro hasicí systémy, pokud zůstanou provozní podmínky v rámci specifikovaných limitů tlaku a teploty.

Je T-kus kompatibilní s měděným potrubím?
Ne, T-kus je navržen pouze pro ocelové potrubí. Pro použití s mědí by bylo potřeba jiného typu šroubení nebo adaptéru.

Může být T-kus použit v chlazení?
Ano, provozní rozsah teplot zahrnuje až do -20 °C, což z něj dělá vhodný řešení pro chlazení.

Je T-kus vhodný pro venkovní instalace?
Může být použit venku, pokud je systém pod tlakem a chráněn před přímým vystavením počasí, jako jsou dešti a UV záření.
