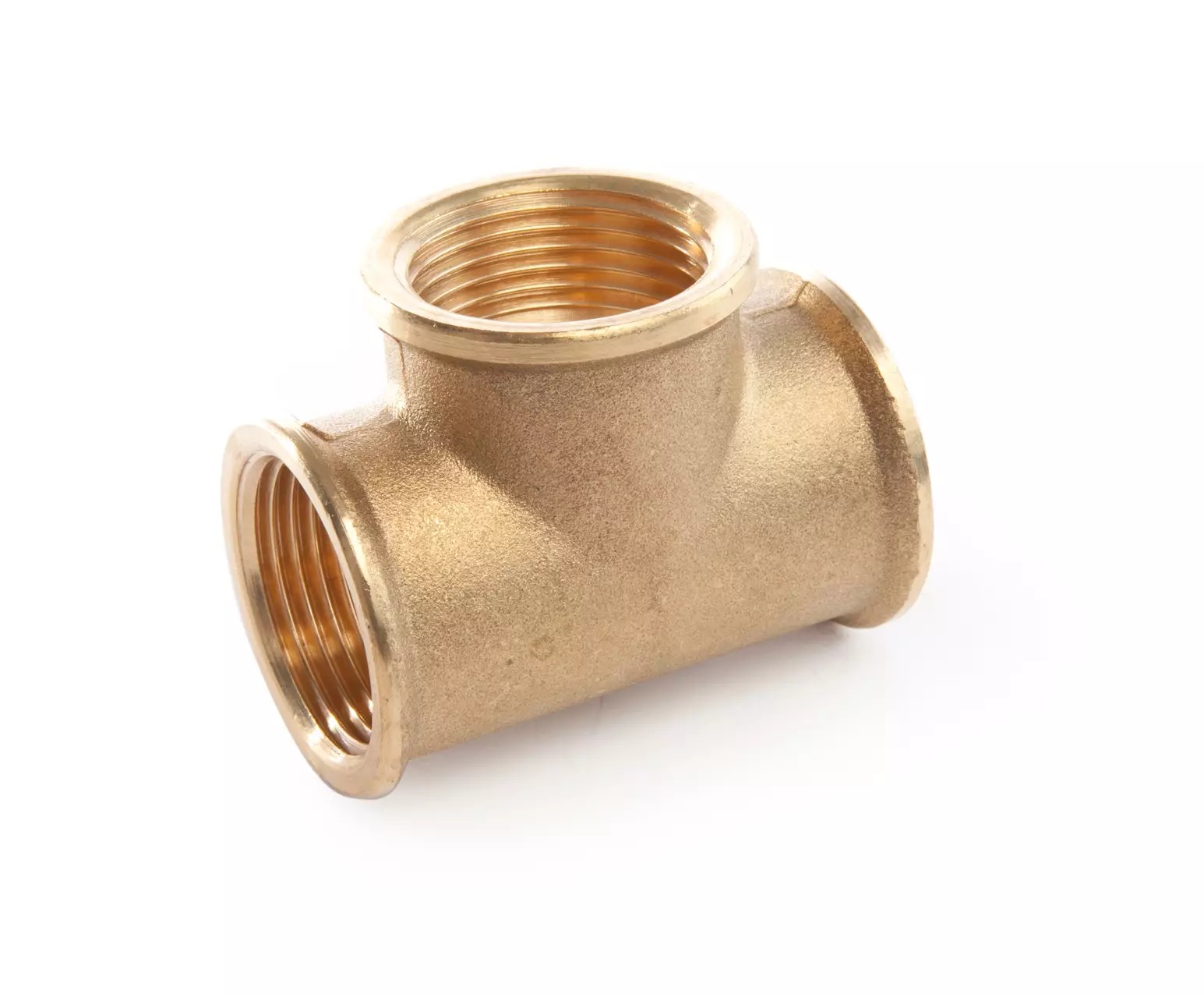

T-spoj - 3/8 palce x3/8 palce x3/8 palce
Kód: 1570G030303Související produkty
Detailní popis produktu
Mosazné T-spoje jsou základními komponenty při instalaci otopných, potrubních a sanitárních soustav. Často se používají v bytových, obchodních a průmyslových budovách k vytváření odboček v potrubních systémech. Instalatéři a technici je často používají k rozdělení nebo kombinaci proudů kapalin v systémech jako je centrální vytápění, distribuce teplé a studené vody a zavlažování. T-spoj zajišťuje bezpečné a netěsné spojení při správné instalaci, což z něj dělá spolehlivé řešení pro širokou škálu aplikací.
Správné vybavení a instalace T-spojů jsou klíčové pro výkon a trvanlivost systému. Spona musí být kompatibilní s tlakem a teplotou systému. Je také důležité zajistit, aby závity byly čisté a nepoškozené před montáží, aby se zabránilo netěsnostem a zachovala se integrita systému.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 1570G030303 |
| Značka | IVAR |
Nominální tlak PN10 znamená, že spona je vhodná pro systémy pracující s maximálním tlakem 10 bar. Prováděcí teplota +120°C z ní dělá vhodný prvek pro systémy teplé vody a vytápění. Materiál, mosaz CW617N, je slitina bez olova, která poskytuje dobré odolnosti korozi a mechanickou pevnost. Tyto parametry jsou klíčové pro určení vhodnosti spony pro konkrétní systémové podmínky.
Instalace a připojení
Instalace T-spoje vyžaduje standardní sanitární nástroje a postupuje se podle běžných postupů pro závitové spony. Spona má tři 3/8 palce připojení, všechna se samozávitem. Před instalací by měly být závity očistěny a prohlédnuty na poškození. Aplikujte vhodný závitový těsnicí prostředek nebo pásku, aby byl zajištěn vodotěsný těsnění. Sponu zatímejte rovnoměrně pomocí klíče, aby nedošlo k překřížení závitů nebo jejich poškození. Běžné chyby při instalaci zahrnují přetížení, které může způsobit deformaci závitů, a použití nesprávného těsnicího prostředku, což může vést k netěsnostem nebo korozi.
Kompatibilita a příslušenství
T-spoj je kompatibilní se standardními 3/8 palce závitovými potrubními systémy. Často se používá spolu s potrubím, ventily a dalšími sponami stejného rozměru a typu závitů. Pro kompletní instalaci mohou být potřeba další komponenty, jako je potrubí, těsnicí pásky a klíče. Instalatéři by měli zajistit, že všechny komponenty jsou z kompatibilní řady, aby byla zachována integrita a výkon systému.
Technický pozadí pro projektanty
T-spoj funguje jako třícestné rozdělení v potrubním systému, umožňuje tok kapaliny ve dvou směrech, přičemž udržuje spojitý tok ve třetím. Mosazný materiál poskytuje dobrou tepelnou a mechanickou stabilitu, což z něj dělá vhodný prvek pro aplikace s teplou i studenou vodou. Slitina CW617N je známá svou odolností proti dezinkifikaci a pírové korozi, což zvyšuje trvanlivost spony v agresivních prostředích. Certifikace ATEST potvrzuje její vhodnost pro systémy s pitnou vodou. Nominální tlak a teplota jsou klíčové pro návrh systému, protože určují maximální provozní podmínky, za kterých může spona bezpečně a efektivně fungovat.
Služba a provoz
Doporučuje se pravidelná kontrola T-spoje, aby bylo zajištěno, že spojení zůstává netěsné a spona funguje správně. Jakékoliv známky koroze, netěsností nebo mechanického poškození by měly být okamžitě odstraněny. Spona nepožaduje pravidelnou údržbu mimo vizuální kontrolu a, pokud je to nutné, opětovné aplikování těsnicího prostředku. Intervaly služby nejsou v dokumentaci produktu uvedeny, ale doporučuje se kontrolovat sponu během pravidelné údržby systému.
Nejčastější otázky
Může být tento T-spoj použit v systému s pitnou vodou?
Ano, spona je certifikována pro použití s pitnou vodou podle normy ATEST, což z ní dělá vhodný prvek pro aplikace s pitnou vodou.
Je tato spona kompatibilní s dalšími komponentami IVAR?
Ano, T-spoj je navržen tak, aby byl kompatibilní s dalšími IVAR sponami a komponenty stejného rozměru a typu závitů.
Jaká je maximální prováděcí teplota pro tento T-spoj?
Maximální prováděcí teplota je +120°C, což z něj dělá vhodný prvek pro systémy teplé vody a vytápění.
Může být tento T-spoj použit v systému s vysokým tlakem?
Spona je certifikována pro nominální tlak PN10, což odpovídá maximálnímu provoznímu tlaku 10 bar. Není vhodná pro systémy s vyššími požadavky na tlak.
Dokumenty ke stažení
- Návod pro mosazné závitové spony (PDF)
- Prohlášení o shodě pro mosazné spony a šroubení (Česky) (PDF)
- Prohlášení o shodě pro mosazné spony a šroubení (Slovensky) (PDF)
- Návod pro mosazné závitové spony (Slovensky) (PDF)
- Technický leták IVAR.1570 G (Česky) (PDF)
- Technický leták IVAR.1570 G (Slovensky) (PDF)
Doplňkové parametry
| Kategorie: | T-kusy, redukované t-kusy |
|---|---|
| Hmotnost: | 0.04 kg |
| Druh výrobku: | T-kus |
| Rozměr závitu: | 3/8" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:51:22 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
