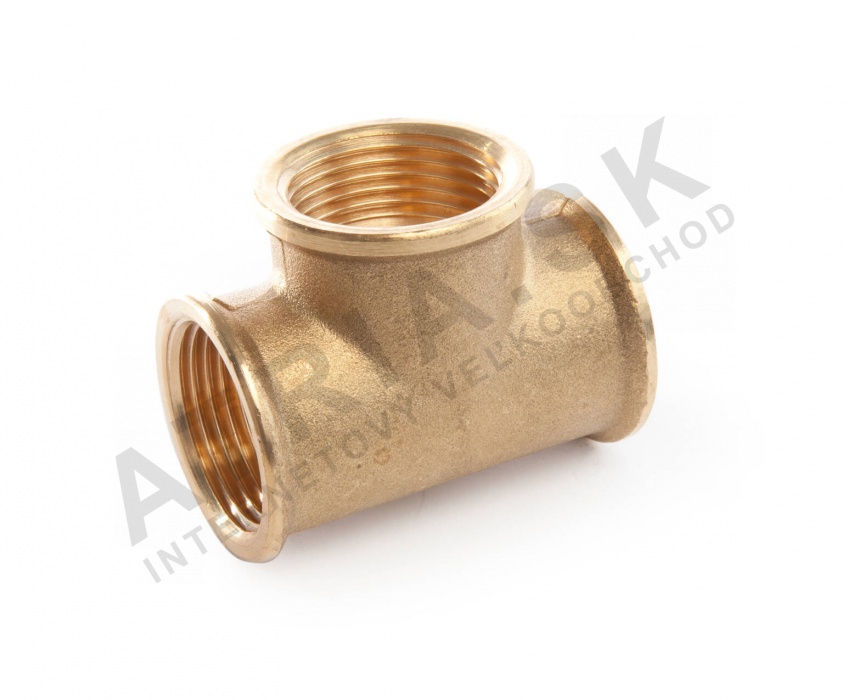

T-spojnice - 4 palce x4 palce x4 palce
Kód: 1570G121212Související produkty
Detailní popis produktu
T-spojnice se běžně používá v bytových a komerčních stavebních systémech pro spojení tří potrubních částí v rozvětvené konfiguraci. Je vhodná pro instalaci v centrálních otopných systémech, obytných topených a chladných vodních okruzích a průmyslových procesních potrubích, kde jsou požadovány spolehlivé rozvětvené spojení. Spona se obvykle používá zámečníky, otopními inženýry a servisními techniky při nových instalacích nebo rekonstrukcích systémů.
Komponenta je určena k použití s závitovými ocelovými nebo měděnými potrubími, což zajišťuje bezpečné a netěsné spojení. Díky svému materiálu a třídě tlaku je vhodná pro nízkonapěťové hydraulické okruhy s průměrnými teplotami. Rozměry a závitová konfigurace umožňují kompatibilitu se standardními 4palcovými potrubními systémy.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 2,666 kg |
| Kód | 1570G121212 |
| Značka | IVAR |
Instalace a spojení
Instalace zahrnuje zarovnání T-spojnice s třemi připojenými potrubními částmi a utažení závitových spojů vhodným klíčem. Před montáží zajistěte, že závity jsou čisté a bez ostrých hran. Na závity naneste těsnící prostředek nebo PTFE pásku, aby se zabránilo únikům. Zkontrolujte, zda jsou všechna spojení rovnoměrně utažena, aby se minimalizovalo namáhání těla spony. Běžné chyby při instalaci zahrnují překřížení závitů a přetížení, což může poškodit závity nebo způsobit úniky.
Kompatibilita a příslušenství
Tato T-spojnice je kompatibilní se standardními 4palcovými závitovými ocelovými a měděnými potrubími. Běžně se používá s těsnícími prostředky, PTFE páskou nebo kroužkovými těsněními, aby se zajistilo vodotěsné těsnění. Pro kompletní integraci do systému mohou být podle rozvržení instalace potřeba další spony, jako jsou ohyby, přechody a ventily. Kromě standardních materiálů pro instalaci nejsou potřeba žádné konkrétní příslušenství.
Technický pozadí pro projektanty
Pracovní princip T-spojnice je založen na její schopnosti poskytnout rozvětvené spojení mezi třemi potrubními linkami. Materiál, mosaz CW617N, poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což zajišťuje vhodnost pro dlouhodobé použití v vodních a otopných systémech. Spona se integruje do systému tím, že poskytuje stabilní spojovací bod, který udržuje integrity průtoku. Doba životnosti a účinnost jsou ovlivněny kvalitou instalace, čistotou systému a absence nadměrného vibrace nebo tepelného cyklování.
Služba a provoz
Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny příznaky úniku, koroze nebo mechanického poškození. Většinu těsnostních problémů lze vyřešit znovu těsněním závitových spojů. Pro tento komponent není požadováno žádné konkrétní servisní intervaly, protože se jedná o pasivní sponu bez pohyblivých částí. V případě úniku by měl být izolován celý úsek a ovlivněné spojení zkontrolováno a znovu těsněné nebo nahrazeno.
Nejčastější otázky
Může být T-spojnice použita v systémech pro pitnou vodu?
Ano, spona je schválena pro použití s pitnou vodou pod ATEST certifikací.
Jaký typ těsnícího materiálu je doporučen pro závity?
PTFE pásku nebo vodní těsnící prostředek je vhodný pro zajištění netěsného spojení.
Je T-spojnice vhodná pro použití v parních systémech?
Ne, limit provozní teploty +120 °C znamená, že není vhodná pro parní aplikace.
Může být T-spojnice použita s měděnými potrubími?
Ano, pokud jsou koncové části měděných potrubí závitové podle specifikací spony.
Doplňkové parametry
| Kategorie: | T-kusy, redukované t-kusy |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.666 kg |
| Druh výrobku: | T-kus |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:51:23 |
