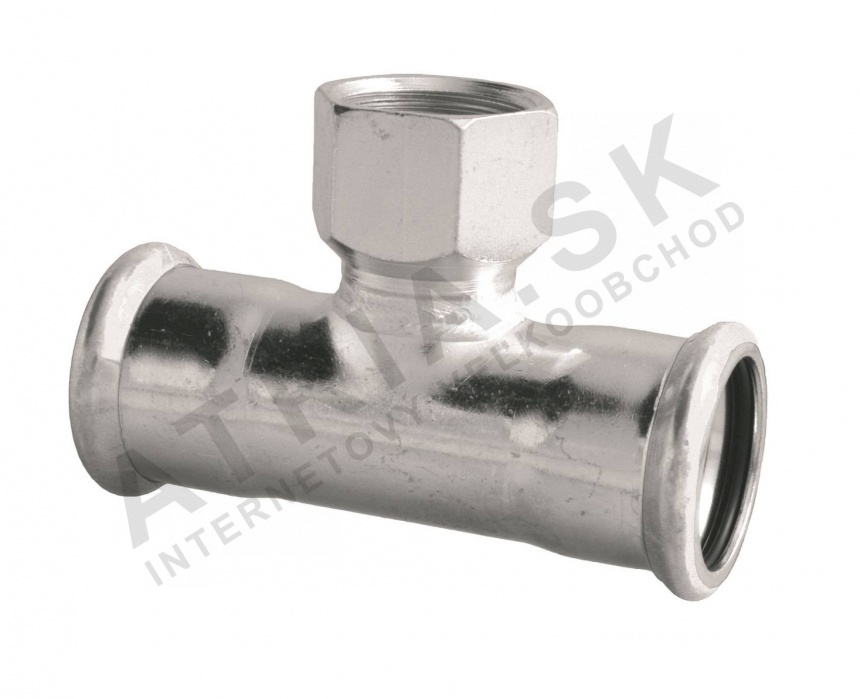

T-kus 54 x Rp 3/4 x 54 IVAR.IVC42

Detailní popis produktu

Tento 90° T-kus se často používá v centrálních otopných systémech, potrubích pro hasicí vodu a průmyslových systémech pro distribuci vzduchu nebo plynů. Je vhodný pro uzavřené tlakové systémy, kde jsou spolehlivé a netěsné spoje zásadní. Instalatéři pracující na otopných potrubích, chladicích liniích nebo potrubí pro solární systémy si tento příruba bude užitečný pro větvení spojů bez nutnosti svařování nebo závitových spojů. EPDM těsnicí kroužek zajišťuje těsné těsnění, zatímco konstrukce z uhlíkové pozinkované oceli poskytuje odolnost vůči mechanickému poškození a korozi v prostředí s nekoupenou vodou.

Příruba je dodávána v balení po šesti kusech a je kompatibilní s Type M klešti pro stlačovací montáž. Není certifikována pro použití s koupenou vodou a musí být instalována podle technického listu výrobce pro konkrétní médium a teplotní podmínky.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokým tlakům až do	16 bar
Hmotnost	0,362 kg
Kód	IVC42.5434
Značka	IVAR

Rozsah prováděcí teploty od -20 °C do +120 °C umožňuje použití v chladných i horkých systémech, zatímco klasifikace PN 16 zajišťuje kompatibilitu s aplikacemi s vysokým tlakem. Výběr materiálu z uhlíkové pozinkované oceli poskytuje odolnost v prostředí s mechanickým namáháním. Tyto parametry jsou zásadní pro výběr správné příruby pro daný systém a médium.

Montáž a spojení

T-kus se montuje pomocí stlačovacích nástrojů kompatibilních s Type M klešti. Rozměry spojení jsou 54 mm na dvou stranách a vnitřní závit Rp 3/4 na třetí. Před montáží zajistěte, že spojovací plochy jsou čisté a bez nečistot. Zkontrolujte, že indikátor stlačení je plně zapnut a že EPDM těsnicí kroužek je na místě a není poškozen. Běžnou chybou je použití příruby v systémech s médiem nebo teplotou mimo specifikovaný rozsah, což může vést k předčasnému poškození.

Kompatibilita a příslušenství

T-kus je kompatibilní s ostatními IVAR stlačovacími přírubami a potrubím ve stejném rozsahu velikostí. Je určen pro použití s EPDM těsnicími kroužky a musí být montován stlačovacími nástroji navrženými pro Type M kleště. Pro standardní montáž nejsou potřeba žádná další příslušenství, ale ujistěte se, že systém zahrnuje kompatibilní ventily, tlakové regulátory a izolaci, pokud je to potřeba.

Technický pozadí pro projektanty

T-kus funguje tím, že vytváří větvení v tlakovém systému pomocí stlačovacího spojení na dvou stranách a vnitřního závitu na třetí. Uhlíková pozinkovaná ocel poskytuje odolnost vůči mechanickému namáhání a korozi, zatímco EPDM těsnicí kroužek zajišťuje těsné těsnění. Princip fungování je založen na deformaci stěny potrubí během stlačování, což vytváří trvalé spojení. Trvanlivost je ovlivněna provozní teplotou a médiem, s vyššími teplotami se snižuje dlouhodobá integrita těsnicího kroužku. Je vhodný pro uzavřené systémy, kde médium není korozi a tlak je v rámci limity PN 16.

Služba a provoz

Pro tuto přírubu není požadována pravidelná údržba, protože se jedná o jednorázové stlačovací spojení. Během kontrol systému zkontrolujte, že indikátor stlačení je v pořádku a že nejsou žádné známky mechanického poškození nebo netěsnosti. Pokud systém pracuje s teplotami nad +120 °C nebo s korozi, příruba by měla být okamžitě vyměněna.

Nejčastější otázky

Může být tento T-kus použit v solárním systému pro ohřev vody?
Ano, pokud systém pracuje v teplotním rozsahu od -20 °C do +120 °C a médium není korozi. Není certifikován pro použití s koupenou vodou.

Je kompatibilní s jinými stlačovacími systémy než IVAR?
Je speciálně navržen pro použití s IVAR stlačovacími systémy a Type M klešti. Použití s jinými systémy může ohrozit integritu spojení.

Může být použit v hasicím systému?
Ano, je vhodný pro potrubí pro hasicí vodu a trysky, které pracují v rámci specifikovaných tlakových a teplotních limitů.

Co je třeba zkontrolovat po montáži?
Po montáži zkontrolujte, že indikátor stlačení je plně zapnut a že EPDM těsnicí kroužek je na místě a není poškozen. Ujistěte se, že spojení je těsné a bez viditelných vad.
