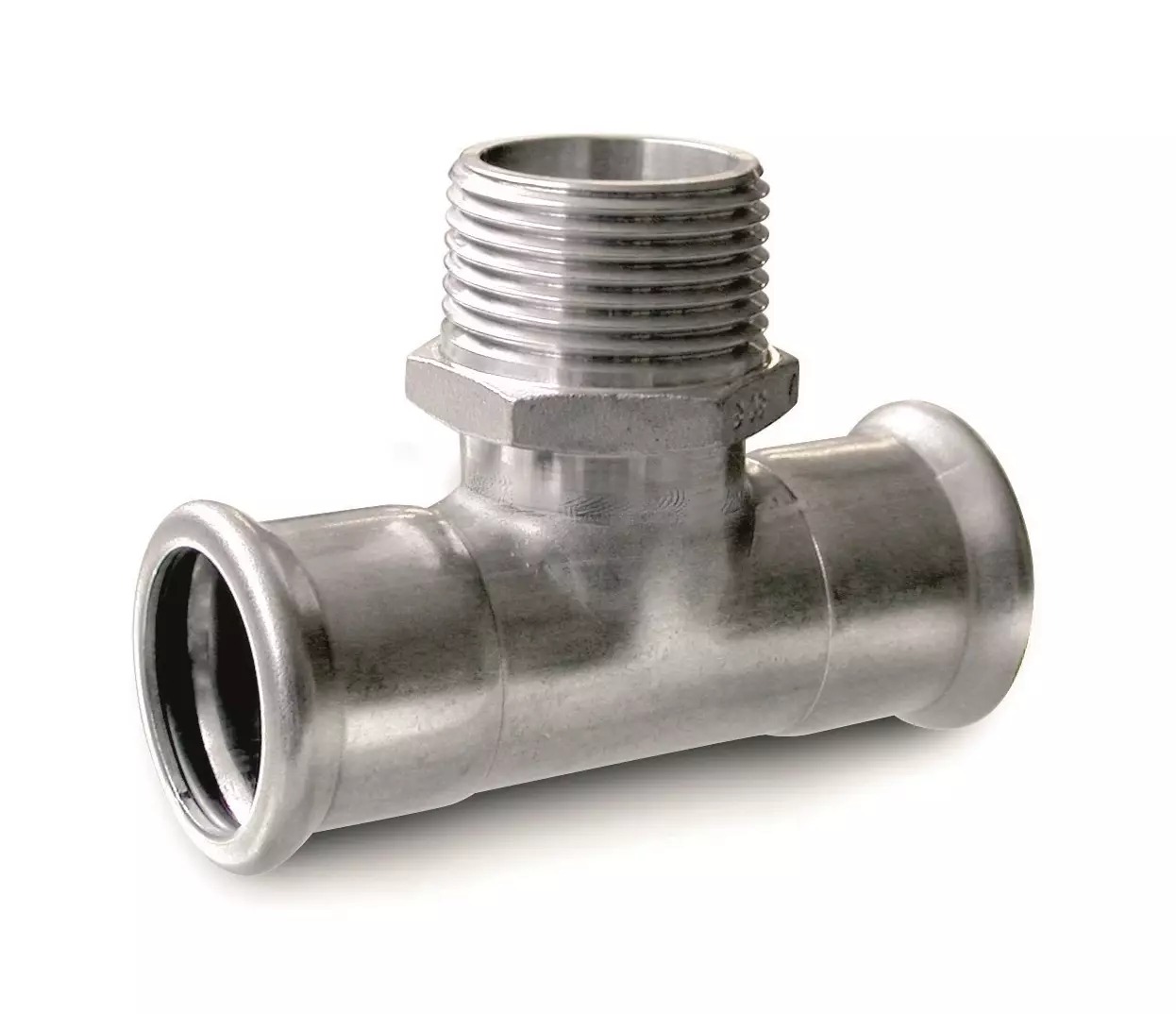

T-kus 90° - s mužským závitem - N - 15-R1/2 palce-15 mm

Detailní popis produktu

T-kus 90° s mužským závitem se často používá ve výstavbě bytových i obchodních budov pro spojování potrubí ve vytápěcích, sanitárních a průmyslových systémech. Často se vyskytuje v podlahových vytápěcích okruzích, vodovodních smyčkách a v instalacích stlačeného vzduchu. Instalatéři pracující na těchto systémech často potřebují armatury, které zajišťují spolehlivé těsnění a odolnost vůči korozi a tepelnému cyklování. Tento komponent je zvlášť vhodný pro aplikace s agresivními médiemi nebo v prostředí s vysokou vlhkostí.

Jeho konstrukce umožňuje bezpečné stlačení na obou koncích a závitové spojení na větvi, což ho činí ideálním pro integraci ventilů, senzorů nebo dalšího potrubí. Armatura zajišťuje spojitost toku, přičemž umožňuje změny směru v rozložení systému. Je důležité zajistit, že všechna spojení jsou plně sedící a indikátory stlačení jsou zapojené během instalace.

Technické parametry

Materiál	Nerezová ocel Wst. č. 1.4404 (AISI 316L), těsnící kroužek z EPDM
Prováděcí teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN43.151215
Značka	IVAR

Nominální tlak PN 16 označuje maximální povolený tlak při standardních provozních teplotách. Rozsah teplot od -20 °C do +85 °C s maximem +120 °C definuje podmínky, za kterých armatura může udržovat svou integritu. Tyto parametry jsou klíčové pro výběr správného komponentu v systémech s kolísavými nebo extrémními teplotami.

Instalace a spojení

T-kus se instaluje pomocí stlačovacích nástrojů na obou přímých koncích a standardním potrubním kleštěm pro závitovou větev. Vnitřní těsnící kroužek zajišťuje těsné spojení při správném stlačení. Stlačení je třeba ověřit pomocí indikátorové značky 54 mm na armatuře. Běžné chyby při instalaci zahrnují nedostatečnou sílu stlačení, špatné zarovnání větve a nedostatečné vyčištění konců potrubí před montáží. Vždy ověřte sednutí O-kroužku a zapojení indikátorů stlačení.

Kompatibilita a příslušenství

T-kus je kompatibilní s nerezovými stlačovacími potrubními systémy stejného průměru. Pro závitovou větev lze použít standardní ventily nebo adaptéry s R1/2 palce mužským závitem. Je důležité zajistit, že všechna stlačovací spojení jsou vyrobená stejným typem nástroje a materiálu potrubí. K základní instalaci nejsou potřeba žádná další příslušenství, ale v případě dlouhých trati mohou být potřeba dilatační články pro přijetí tepelného pohybu.

Technický pozadí pro projektanty

T-kus slouží k rozdělení nebo kombinaci toků v potrubním systému. Tělo z nerezové oceli poskytuje vysokou odolnost vůči korozi a mechanickému namáhání, což ho činí vhodným pro dlouhodobé použití v agresivních prostředích. Těsnící kroužek z EPDM poskytuje flexibilitu a odolnost při různých tlacích a teplotách. Design se integruje do uzavřených systémů a umožňuje změny směru bez porušení hydraulické rovnováhy. Trvanlivost závisí na kvalitě instalace, chemické podstatě dopravovaného média a četnosti tlakových kolisání.

Služba a provoz

Tento komponent nepožaduje pravidelnou údržbu, pokud nejsou pozorovány úniky nebo problémy s výkonem. Během provozu zkontrolujte stlačovací spojení na známky opotřebení nebo uvolnění, zejména po obdobích vysokého tepelného cyklování. Ujistěte se, že systémový tlak zůstává v rámci limity PN 16 a že provozní teplota nepřekročí +120 °C. V případě podezření na únik, demontujte ovlivněnou část a znovu stlačte armaturu podle pokynů výrobce.

Nejčastější otázky

Může být tento T-kus použit ve solárních vytápěcích systémech?
Ano, pokud systém pracuje v rámci specifikovaných teplotních a tlakových limitů. Materiál je vhodný pro zpracování neagresivních médií typických ve solárních aplikacích.

Je těsnící kroužek vyměnitelný?
Ne, těsnící kroužek z EPDM je integrován do armatury a nelze ho vyměnit zvlášť. Pokud je poškozený, musí být nahrazena celá armatura.

Jaké nástroje jsou potřeba pro instalaci?
Pro instalaci je potřeba stlačovací nástroj kompatibilní s nerezovým potrubím a standardní potrubní kleště pro utažení závitové větve.

Může být tento T-kus použit s měděným potrubím?
Ne, tato armatura je specificky navržena pro nerezové stlačovací systémy a není kompatibilní s měděným potrubím nebo armaturami.

Dokumenty ke stažení

• SKTL_IVAR.IVN43 czver (PDF)
