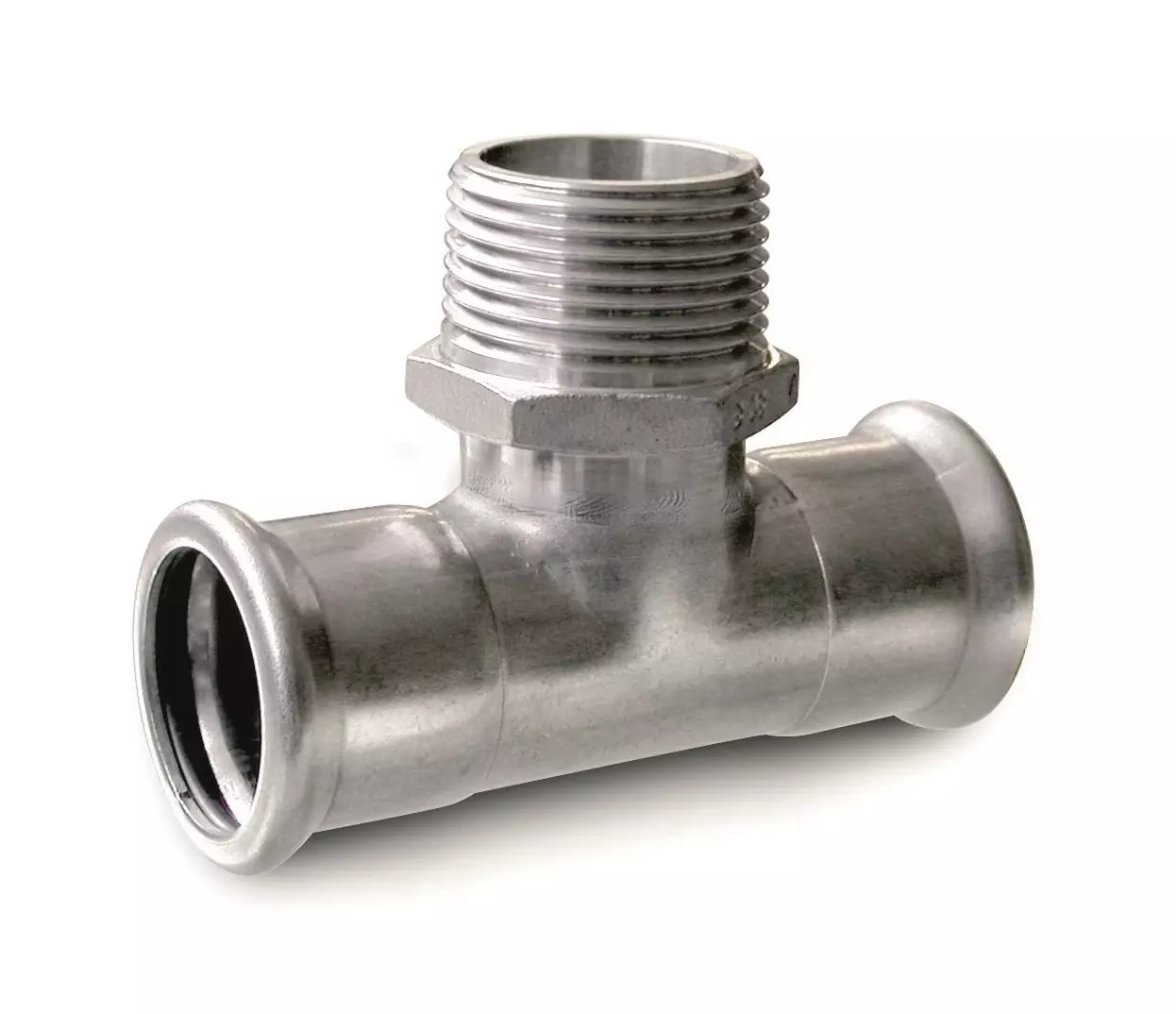

T-kus 90° - s mužským závitem - N - 22-R3/4"-22mm

Detailní popis produktu

T-kus 90° s mužským závitem se často používá v bytových a komerčních instalacích, kde je potřeba větvení v nerezovém stlačovacím potrubí. Tato přípojka umožňuje větvení tekutinového okruhu, přičemž zajišťuje bezpečné a netěsné spojení. Instalatéři pracující na otopných systémech, sanitárních aplikacích a průmyslových potrubích budou tento komponent považovat za zásadní při připojování stlačovacího nerezového potrubí k závitovým komponentám, jako jsou ventily, měřiče nebo příslušenství. Je zvláště vhodný pro prostředí, kde je potřeba odolnosti proti korozi a dlouhodobé spolehlivosti.

Tento model se často používá v solárních systémech, hasicích systémech a v aplikacích s tlakem vzduchu, kde je médium neagresivní a kompatibilní s nerezovou ocelí. 90° ohyb umožňuje změnu směru potrubního rozvodu bez potřeby dalších ohybů nebo převodníků. Zajišťuje kompatibilitu mezi stlačovacím nerezovým potrubím a závitovými přípojkami, čímž snižuje potřebu více typů spojení v komplexních instalacích.

Technické parametry

Montáž a připojení

Montáž vyžaduje použití stlačovacího nástroje k připojení nerezového potrubí k T-kusu. Stlačovací spojení musí být provedeno podle specifikací výrobce, přičemž je třeba zajistit, že potrubí je plně vloženo a stlačovací značka je správně zarovnaná. Mužský závit R3/4'' by měl být před zasunutím komponenty očistěn a prohlédnut na poškození. K zatížení závitových spojení může být použit momentový klíč, aby se zabránilo přetížení, které by mohlo poškodit závit nebo kroužek.

Běžné chyby při montáži zahrnují použití nesprávných stlačovacích nástrojů, nečistotu závitu před sestavováním nebo nedostatečnou kontrolu správné hloubky vložení potrubí. Po montáži by mělo být spojení kontrolováno na netěsnosti pomocí tlakové zkoušky nebo vizuální inspekce. Přítomnost těsnícího indikátoru umožňuje montéru potvrdit úspěšné spojení bez demontáže přípojky.

Kompatibilita a příslušenství

T-kus je navržen k použití s běžným 22 mm nerezovým potrubím a komponentami s mužským závitem R3/4''. Je vhodný pro použití s EPDM kroužky, které jsou kompatibilní s řadou médií, včetně vody, směsí glykolu a inertních plynů. Během montáže mohou být potřeba další komponenty, jako jsou stlačovací nástroje a těsnící indikátory. Pro komplexní systémy je důležité ověřit kompatibilitu s dalšími stlačovacími komponentami a závitovým příslušenstvím, aby bylo zajištěno jednotné a spolehlivé spojení.

Technický pozadí pro projektanty

T-kus 90° slouží jako větvení v potrubním systému, umožňuje zavedení sekundárního toku bez porušení primárního okruhu. Konstrukce z nerezové oceli poskytuje vysokou odolnost proti korozi a mechanickému namáhání, čímž je vhodný pro použití jak vnitřní, tak vnější. EPDM kroužek zajišťuje těsné spojení proti úniku a je odolný v širokém rozsahu teplot a médií. Při integraci do systému by měl být T-kus umístěn tak, aby umožnil snadný přístup při údržbě a aby zohlednil tepelné roztažnosti bez namáhání spojení.

Doba životnosti přípojky je ovlivněna faktory, jako je kvalita stlačovacího spojení, čistota spojovacích ploch a kompatibilita připojených komponent. Správná montáž a pravidelná kontrola pomáhají udržovat integritu systému a zabránit selháním způsobeným vibracemi, tlakovými změnami nebo chemickým vlivem.

Služba a provoz

Během provozu T-kus vyžaduje pouze pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Jakékoliv podezření na problémy by mělo být okamžitě vyřešeno izolací postižené části a kontrolou spojení na poškození nebo špatné vyrovnání. Pokud je detekován únik, systém by měl být vyrovnán a přípojka znovu stlačena nebo v případě potřeby vyměněna. Pro tento komponent nejsou definována konkrétní období údržby, ale by měl být kontrolován během pravidelné údržby systému.

Nejčastější otázky

Může být T-kus použit s měděným potrubím?
Ne, tento komponent je specificky navržen pro stlačovací nerezové potrubí. Použití mědi by vyžadovalo jiný typ spojení a přípojek.

Je EPDM kroužek kompatibilní s agresivními chemikáliemi?
EPDM kroužek je vhodný pro neagresivní média, jako je voda a inertní plyny. Pro chemicky agresivní prostředí se prosím obracejte na výrobce za technický list s alternativními materiály.

Může být T-kus použit v systémech s vakuem?
Není vhodný pro vakuové aplikace, protože těsnící mechanismus je optimalizován pro systémy s kladným tlakem.

Jaká je maximální provozní teplota T-kusu?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.
