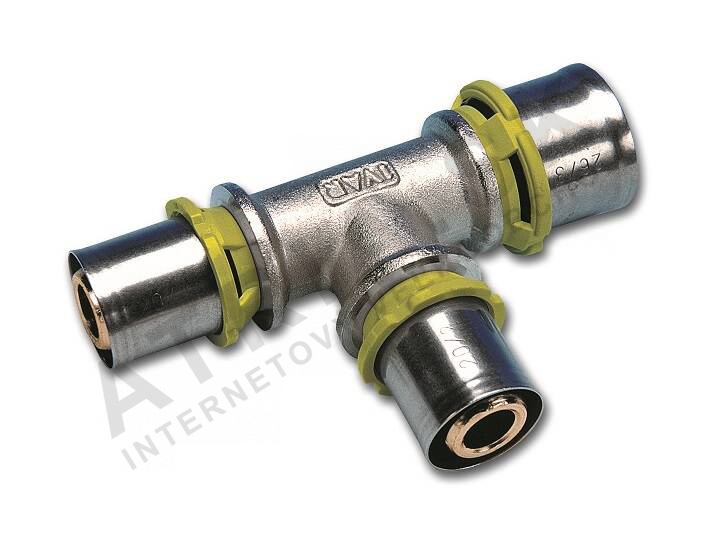

T-kus PRESS-GAS - zmenšený, 20 x 26 x 20 IVAR.PT 5720-GAS R

Detailní popis produktu

Zmenšené T-kusy jsou základními komponenty v plynových distribučních systémech, zejména v bytových a komerčních budovách, kde jsou potřeba větvení. Umožňují instalaci větvených linek bez přerušení hlavního proudu. Instalatéři pracující s potrubními systémy ALPEX-GAS často využívají takové adaptéry pro přizpůsobení se různým průměrům potrubí a rozložení systému. Tyto adaptéry se běžně vyskytují v centrálních topných systémech, plynových spotřebičích a průmyslových plynových sítích.

Při instalaci musí být T-kus vybrán podle požadovaných průtokových vlastností a kompatibility spojených komponent. Z důvodu specifických požadavků na tlak a teplotu plynových systémů je správný výběr adaptéru klíčový pro integritu a bezpečnost systému. T-kus musí také odpovídající mechanickým omezením místa instalace, jako jsou například prostorové omezení a zarovnání spojených potrubí.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	-20 °C
Nominální tlak	PN 10
Hmotnost	0,261 kg
Kód	512014GAS
Značka	IVAR

Nominální tlaková hodnota PN 10 označuje maximální tlak, který adaptéru vydrží za standardních provozních podmínek. Provozní teplotní rozsah od -20°C do +60°C zajišťuje vhodnost pro prostředí s očekávanými teplotními změnami. Tyto parametry jsou zásadní pro určení kompatibility adaptéru s hydraulickými a tepelnými podmínkami systému.

Instalace a spojení

Aby byl T-kus správně nainstalován, ujistěte se, že potrubí ALPEX-GAS je čistě zříznuté a bez ostrých hran. Použijte vhodné stlačovací nástroje kompatibilní s adaptérem. Rozměry T-kusu jsou 20 x 26 x 20 mm, což musí být v souladu s průměry potrubí, která se spojují. Před vytvořením stlačení ověřte, že stlačovací nástroj je nastaven na správnou velikost. Běžné chyby při instalaci zahrnují špatné zarovnání konců potrubí, nesprávnou sílu stlačení a použití nekompatibilních nástrojů, což může ohrozit těsnost a konstrukční pevnost spoje.

Kompatibilita a příslušenství

T-kus je speciálně navržen k použití s potrubními systémy ALPEX-GAS. Je kompatibilní se stlačovacími nástroji typu B. Podle konfigurace systému mohou být potřeba další komponenty, jako jsou přímé přechody, ohyby a ventily. Ujistěte se, že všechny komponenty pocházejí od téže výrobky nebo jsou certifikovány pro kompatibilitu s systémy ALPEX-GAS, aby byly zajištěny výkonnost a bezpečnostní normy.

Technický pozadí pro projektanty

T-kus slouží jako třícestné rozdělení v plynové trubce, umožňuje rozdělení nebo spojení proudu. Materiál, mosaz CW617N, nabízí vysokou odolnost proti korozi a mechanickému namáhání, což ho činí vhodným pro dlouhodobé použití v plynových aplikacích. Jeho integrace do systému závisí na hydraulické rovnováze a tlakové ztrátě v adaptéru. Trvanlivost je ovlivněna kvalitou instalace, prostředím a přítomností nečistot v plynu.

Služba a provoz

Během pravidelných kontrol zkontrolujte těsnost spojení a hledejte známky opotřebení nebo úniku. Kromě těchto vizuálních kontrol není potřeba plánované údržby. Jakékoliv odchylky by měly být okamžitě odstraněny, aby se zabránilo selhání systému. Absence pohyblivých částí znamená, že adaptéru vyžaduje minimální údržbu za běžných provozních podmínek.

Nejčastější otázky

Lze tento T-kus použít s jinými typy plynových potrubí?
Ne, je speciálně navržen pro potrubí ALPEX-GAS. Použití s jinými typy potrubí může vést k nesprávné těsnosti a potenciálním únikům.

Které stlačovací nástroje jsou kompatibilní s tímto adaptérem?
Jsou kompatibilní stlačovací nástroje typu B. Použití jiných typů nástrojů může poškodit adaptéru nebo ohrozit těsnost.

Je tento T-kus vhodný pro venkovní instalace?
Ano, za předpokladu, že je instalace chráněna před přímým vystavením počasí mimo specifikovaný provozní teplotní rozsah.

Jaká je maximální povolená teplota během provozu?
Maximální provozní teplota je +60°C. Překročení této hodnoty může ovlivnit integritu adaptéru a spojeného potrubí.
