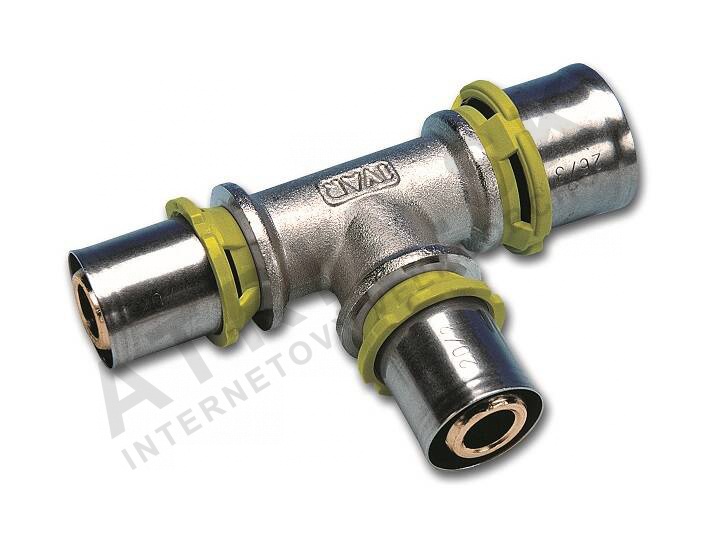

T-kus PRESS-GAS - zmenšený, 32 x 20 x 20 IVAR.PT 5720-GAS R

Detailní popis produktu

Tento zmenšený T-kus se často používá v domácích i průmyslových plynových rozdělovacích systémech, aby umožnil rozvětvení potrubí různých průřezů. Je zvláště užitečný v aplikacích, kde musí větší průměrová přivaděcí trubka napájet menší průměrové větve, například u připojení kotlů nebo plynových spotřebičů. Instalatéři pracující na modernizaci plynové infrastruktury nebo nových stavbách si tento komponent ocení pro zajištění správné hydraulické průtoku a integrity systému.

Při integrování tohoto T-kusu do systému je důležité zajistit, že stávající rozložení umožňuje dostatečný prostor pro rozměry 32 x 20 x 20 mm. Tento komponent podporuje jak přímé, tak šikmé konfigurace v závislosti na požadavcích instalace. Rozsah provozní teploty zaručuje kompatibilitu s běžnými podmínkami plynových systémů, včetně chladných prostředí, kde může docházet k kondenzaci nebo námrazě.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnost	0,436 kg
Kód	512021GAS
Značka	IVAR

Maximální povolený pracovní tlak je specifikován jako PN 10, což znamená, že dokáže zvládnout až 10 bar tlaku za běžných provozních podmínek. Rozsah provozní teploty od -20°C do +60°C zajišťuje vhodnost pro širokou škálu okolních a systémových teplot. Tyto parametry jsou zásadní pro správné rozměření a kompatibilitu s ostatními komponenty plynového systému.

Montáž a připojení

Montážní proces zahrnuje zříznutí potrubí ALPEX-GAS na požadovanou délku a zajištění, že jejich konce jsou čisté a bez ostrých hran. T-kus je poté přitlačen na potrubí pomocí vhodných stlačovacích nástrojů kompatibilních s určeným typem závitu. Vstup o průměru 32 mm se připojuje k hlavní trubce, zatímco dvě výstupy o průměru 20 mm slouží jako rozvětvené body. Je důležité ověřit, že stlačovací nástroj je správně zarovnán a že stlačení je rovnoměrné po celém obvodu, aby se zabránilo úniku plynu. Běžné chyby při montáži zahrnují špatné zarovnání během stlačování, což může vést k nerovnoměrnému těsnění a potenciálním únikům. Další chybou je použití nekompatibilních stlačovacích nástrojů, které mohou poškodit nýt nebo selhat při vytvoření bezpečného spojení. Po montáži se doporučuje provést vizuální kontrolu a, pokud je to možné, i tlakovou zkoušku, aby se potvrdila integrita spojení.

Kompatibilita a příslušenství

T-kus je specificky navržen pro použití s potrubními systémy ALPEX-GAS. Je kompatibilní se stlačovacími nástroji typu B. Pro kompletní montáž mohou být podle rozložení systému potřeba další komponenty, jako jsou přímé nýtové spojky, ohyby nebo ventily. Instalatéři by měli také zvážit objednání dostatečného množství stlačovacích nástrojů a těsnících materiálů, aby mohli práci dokončit efektivně.

Technický pozadí pro projektanty

T-kus slouží jako rozvětvení toku plynu v nýtovém systému. Konstrukce z mosazi CW617N poskytuje dobrý odolnost proti korozi a mechanickému namáhání, což z něj dělá vhodný komponent pro dlouhodobé použití v plynových systémech. Těsnící materiál HNBR zajišťuje spolehlivé těsnění i za různých teplotních a tlakových podmínek. Při integraci do většího systému musí být nýt zarovnán s celkovým hydraulickým návrhem, aby zajišťoval rovnoměrné rozdělení průtoku a minimální ztrátu tlaku. Doba životnosti komponentu je ovlivněna faktory, jako je kvalita montáže, vystavení extrémním teplotám a četnost tlakových kolisací.

Služba a provoz

Pravidelná služba tohoto komponentu není obvykle potřeba, pokud není detekován únik nebo porucha. V případě podezření na problémy by měl být systém vyrovnán a prohlédnut na známky opotřebení, deformace nebo poškození. Pokud jsou nalezeny jakékoliv problémy, by měla být ovlivněná část nahrazena. V technických datech nejsou uvedena konkrétní období pro službu, ale pravidelné kontroly systému jsou doporučovány jako součást standardních údržbových postupů.

Nejčastější otázky

Lze tento T-kus použít s potrubími, která nejsou ALPEX-GAS?
Ne, je specificky navržen pro systémy ALPEX-GAS a není kompatibilní s jinými typy potrubí.

Které stlačovací nástroje jsou potřeba pro montáž?
Pro zajištění bezpečného a netěsného spojení jsou potřeba stlačovací nástroje typu B.

Je tento T-kus vhodný pro plynové instalace pod zemí?
Ano, za předpokladu, že instalace splňuje místní předpisy a systém je chráněn před mechanickým poškozením.

Lze tento komponent použít v plynových systémech s vysokým tlakem?
Je označen pro tlak PN 10, proto není vhodný pro systémy překračující tuto mez.
