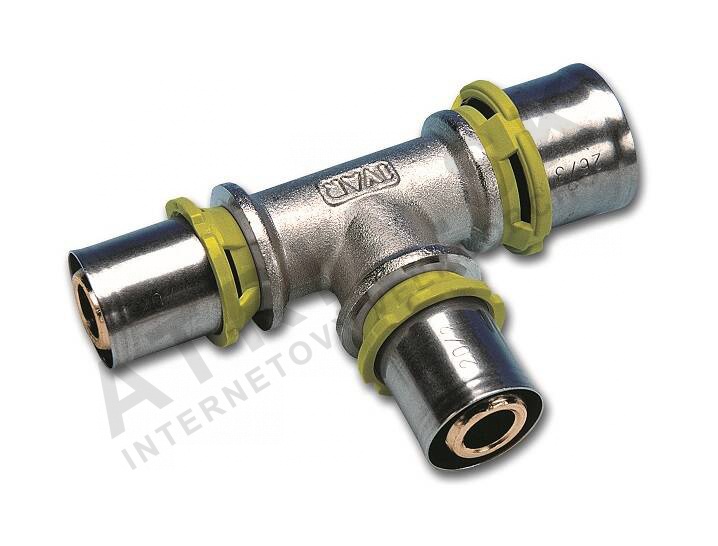

T-kus PRESS-GAS - zmenšený, 32 x 26 x 32 IVAR.PT 5720-GAS R

Detailní popis produktu

Zmenšené T-kusy jsou zásadní v plynových systémech, kde je potřeba rozvětvení mezi potrubími různých průměrů. Tyto adaptéry se často používají v bytových i komerčních topných systémech, zejména v aplikacích zahrnujících plynové přívody a plynové distribuční sítě. Instalatéři a technici pracující na plynových systémech musí zajistit, že všechny spoje jsou bezpečné a splňují požadované specifikace tlaku a teploty. T-kus se používá k vytvoření třícestného spojení, což umožňuje integraci dalších komponent nebo přesměrování průtoku plynu v systému.

Properní výběr a instalace T-kusů jsou kritické pro udržení integrity plynového systému. Rozměry a materiálové vlastnosti musí odpovídající provozním podmínkám systému, aby se zabránilo únikům nebo selháním. Zmenšený T-kus je speciálně navržen pro spojování potrubí ALPEX-GAS různých průměrů, což zajišťuje kompatibilitu a jednoduchou instalaci v komplexních potrubních rozvětveních.

Technické parametry

Hodnota nominálního tlaku PN 10 označuje maximální tlak, který T-kus vydrží za běžných provozních podmínek. Rozsah provozních teplot od -20 °C do +60 °C zajišťuje vhodnost pro širokou škálu prostředí, včetně chladicích skladů a vyhřívaných prostor. Materiál, mosaz CW617N, poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což z něj dělá ideální volbu pro plynové aplikace. Tyto parametry jsou zásadní pro určení správného adaptéru pro daný systém a zajištění dlouhodobé spolehlivosti.

Instalace a připojení

T-kus se instaluje pomocí standardních stlačovacích nástrojů kompatibilních s určenými průměry potrubí. Rozměry připojení jsou 32 mm, 26 mm a 32 mm, což umožňuje připojení potrubí ALPEX-GAS různých velikostí. Instalatér musí ověřit, že stlačovací nástroj je správně nastaven pro tloušťku potrubí a že stlačovací operace je prováděna podle pokynů výrobce. Běžné chyby při instalaci zahrnují nesprávnou hloubku stlačení, která může vést k únikům, a použití nekompatibilních stlačovacích nástrojů, které mohou poškodit adaptéru nebo potrubí. Je také důležité zajistit, že těsnící materiál HNBR zůstává nepoškozený během instalace.

Kompatibilita a příslušenství

T-kus je kompatibilní s potrubím ALPEX-GAS a vyžaduje stlačovací nástroje typu B pro instalaci. Je navržen pro použití v systémech, které dodržují normu PTN 704 05. Pro základní instalaci nejsou potřeba žádné další příslušenství, ale stlačovací nástroje musí být k dispozici. T-kus není kompatibilní s jinými potrubními systémy nebo adaptéry, které nesplňují určené rozměry a materiálové požadavky. Produkt je dodáván v obalu obsahujícím pět kusů na sáček a 40 kusů na krabici.

Technický pozadí pro projektanty

T-kus funguje tím, že vytváří třícestné spojení mezi potrubími různých průměrů. Materiál mosaz CW617N je vybrán pro svou vysokou pevnost a odolnost proti korozi, což zajišťuje dlouhodobou odolnost v plynových systémech. Těsnící materiál HNBR poskytuje spolehlivé těsnění za různých tlakových a teplotních podmínek. Při integraci do plynového systému musí být T-kus umístěn tak, aby umožnil správné rozdělení průtoku a tlaku. Trvanlivost a účinnost komponentu jsou ovlivněny kvalitou stlačení, kompatibilitou připojeného potrubí a provozními podmínkami systému.

Služba a provoz

Doporučuje se pravidelné kontrolování T-kusu, aby bylo zajištěno, že spojení zůstává bezpečné a bez úniků. Instalatér by měl kontrolovat známky opotřebení, jako jsou trhliny nebo deformace, a ověřit, že stlačovací značky jsou neporušené. Nejsou poskytovány konkrétní intervaly údržby, ale jakékoliv potíže by měly být vyřešeny okamžitě, aby se zabránilo selhání systému. T-kus nepožaduje pravidelnou údržbu za běžných provozních podmínek, ale by měl být vyměněn, pokud je zjištěn poškození nebo pokud je systém vyřazen z provozu.

Nejčastější otázky

Může být T-kus použit s potrubím ALPEX-GAS různých průměrů?
Ano, T-kus je speciálně navržen pro spojování potrubí ALPEX-GAS různých průměrů, s rozměry připojení 32 mm, 26 mm a 32 mm.

Jaké stlačovací nástroje jsou potřeba pro instalaci?
Pro instalaci jsou potřeba stlačovací nástroje typu B. Tyto nástroje zajistí bezpečné a bezúnikové spojení, pokud jsou použity podle pokynů výrobce.

Je T-kus vhodný pro použití v chladném prostředí?
Ano, T-kus je vhodný pro použití v prostředích s provozními teplotami až do -20 °C, což ho činí vhodným pro chladicí skladovny a další aplikace s nízkou teplotou.

Jaký je maximální provozní tlak T-kusu?
Maximální provozní tlak je PN 5, což je nižší než nominální tlak PN 10. Tím se zajišťuje bezpečnostní maržina pro komponent za běžných provozních podmínek.
