T-kus PRESS-GAS - vnitřní závit, 20 x 1/2 palce F x 20 IVAR.PT 5722-GAS
Kód: 512027GASSouvisející produkty
Detailní popis produktu

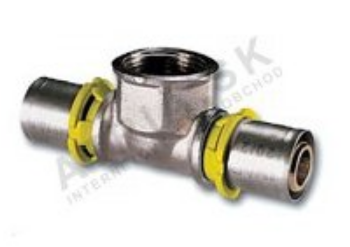

T-kus PRESS-GAS slouží jako spojovací bod v plynových potrubních systémech, umožňuje připojení potrubí ALPEX-GAS k vnitřnímu závitům. Často se používá v průmyslových a komerčních aplikacích, jako jsou distribuční sítě plynu, topné systémy a průmyslové zavěšovací instalace. T-kus umožňuje větvení tokových cest v systémech s přitiskem, zajišťuje spolehlivé a netěsné spojení. Montéři ho běžně používají při rozšíření systému, opravě nebo při integraci dalších komponent do stávajícího potrubního rozvrhu.
Jako součást plynového systému s přitiskem je tato komponenta integrována do systémů vyžadujících vysokou mechanickou stabilitu a odolnost proti kolísajícím teplotám. Je kompatibilní s nástroji typu B, což zajišťuje správné přitisknutí a bezpečné spojení. T-kus podporuje jak montážní, tak servisní operace, poskytuje trvanlivé řešení pro spojení v plynových liniích.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,139 kg |
| Kód | 512027GAS |
| Značka | IVAR |
Prováděcí teplota se pohybuje od -20 °C do +60 °C, což ho činí vhodným pro prostředí se sezónními teplotními změnami. Nominální tlak PN 10 označuje maximální povolený tlak za běžných provozních podmínek. Tyto parametry jsou zásadní pro výběr správné velikosti a materiálu komponenty, aby byla zajištěna integrita a bezpečnost systému.
Montáž a připojení
Montážní proces zahrnuje přípravu potrubí ALPEX-GAS a jeho zarovnání s vnitřním závitem. T-kus se přitiskne kompatibilním nástrojem typu B, aby vzniklo bezpečné spojení. Velikost vnitřního závitu je 1/2 palce F a musí být pečlivě utažen, aby se zabránilo přetížení, které může poškodit těsnění. Montéři by měli ověřit, že potrubí je čisté a bez nečistot před přitisknutím, aby se zabránilo únikům. Běžné chyby při montáži zahrnují špatné zarovnání potrubí a nesprávnou kalibraci nástroje, což může ohrozit integritu spojení.
Kompatibilita a příslušenství
T-kus je specificky navržen pro použití s potrubními systémy ALPEX-GAS a vyžaduje nástroj typu B pro montáž. Další komponenty, jako jsou přímé přechody, ohyby nebo další T-kusy, mohou být potřeba v závislosti na rozvrhu systému. Pro kompletní integraci systému by měli montéři zvážit použití kompatibilních těsnění a přípojek, aby zajišťovali stejnoměrné výkonové parametry všech spojení.
Technický pozadí pro projektanty
Pracovní princip T-kusu vychází z technologie přitisku, která vytváří mechanické a hermetické těsnění mezi potrubím a přípojkou. Materiál mosaz CW617N poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco těsnící materiál HNBR zajišťuje pružnost a odolnost za různých tepelných podmínek. Integrace T-kusu do systému závisí na hydraulickém a konstrukčním návrhu plynové sítě. Doba životnosti komponenty je ovlivněna kvalitou montáže, prostředím a četností tlakových kolisání.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Integrita přitisknutého spojení by měla být ověřena během pravidelné údržby. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale jakékoliv poškození nebo degradace těsnícího materiálu by měla být okamžitě odstraněna. Zajištění, že systém je bez přetlaku a tepelného stresu, pomáhá udržet dlouhodobý výkon.
Nejčastější otázky
Může být tento T-kus použit s jinými značkami plynových potrubí?
Ne, je specificky navržen pro potrubí ALPEX-GAS a nemusí poskytovat bezpečné spojení s jinými systémy.
Je vhodný pro venkovní instalace?
Ano, za předpokladu, že je chráněn před přímým vystavením počasí a prostředním kontaminantům.
Může být použit s nástrojem jiného typu?
Ne, doporučuje se použít nástroj typu B, aby bylo zajištěno správné přitisknutí a těsnění.
Jaká je maximální provozní teplota?
Maximální provozní teplota je +60 °C podle specifikací výrobce.
Doplňkové parametry
| Kategorie: | IVAR.PT 5722-GAS - T-KUSY - ZÁVIT VNITŘNÍ |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.139 kg |
| Druh výrobku: | T-kus |
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 20 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 15:36:16 |
