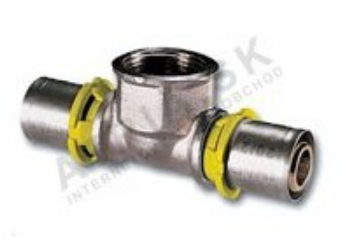

T-kus PRESS-GAS - vnitřní závit, 20 x 3/4 palce F x 20 IVAR.PT 5722-GAS

Detailní popis produktu

T-kus IVAR PRESS-GAS s vnitřním závitem se často používá v plynových distribučních soustavách pro bytové i komerční budovy. Typicky se instaluje odborníky na topení a instalatéry, kteří potřebují spolehlivý bod pro rozvětvení nebo spojení plynových linek. T-kus je navržen pro použití s plynovými systémy ALPEX-GAS a určen pro instalace, kde je potřeba větvení bez potřeby dalších armatur nebo ventilů. Je vhodný jak pro nové instalace, tak pro rozšíření plynových linek.

Tento prvek se často používá v centrálních topných soustavách, plynových kotlích a průmyslových plynových aplikacích, kde je důležitý bezpečný a netěsný spoj. Provozní podmínky zahrnují široký teplotní rozsah, což zaručuje vhodnost pro vnitřní i venkovní instalace, kde se mohou okolní teploty výrazně lišit. Montážník musí zajistit, že systémový tlak nepřekročí jmenovitý tlak a že instalace odpovídá místním plynovým předpisům a normám.

Technické parametry

Jmenovitý tlak PN 10 znamená, že T-kus je vhodný pro systémy pracující až do 10 bar. Provozní teplotní rozsah od -20 °C do +60 °C zajišťuje kompatibilitu s chladnými i teplými plynovými prostředími. Tyto parametry jsou základní pro správné rozměření komponentu a jeho výběr pro systémy, které splňují tyto tlakové a teplotní podmínky.

Instalace a připojení

Instalace spočívá v připojení T-kusu k vnějšímu závitu pomocí vhodného stlačovacího nástroje. Rozměry připojení jsou 20 mm na dvou stranách a 3/4 palce na třetí. Montážník musí ověřit, že potrubí ALPEX-GAS je správně rozměřené a že vnitřní závit je čistý a nepoškozený. Běžné chyby při instalaci zahrnují použití nesprávných nástrojů, což může vést k nedostatečnému stlačení a potenciálním únikům, a nedostatečné kontroly zarovnání závitů a těsnosti po instalaci.

Kompatibilita a příslušenství

T-kus je kompatibilní s potrubím ALPEX-GAS a vyžaduje použití vhodných stlačovacích nástrojů typu B. Doporučuje se dodržovat pokyny uvedené v PTN 704 05. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale důležité je zajistit, že jsou k dispozici správné nástroje a armatury pro konkrétní konfiguraci systému.

Technický pozadí pro projektanty

T-kus funguje jako větvení v plynových soustavách, umožňuje distribuci plynu z hlavní linky do sekundární linky. Materiál, mosaz CW617N, poskytuje dobré mechanické vlastnosti a odolnost proti korozi, což zaručuje vhodnost pro plynové prostředí. Těsnící materiál HNBR zajišťuje spolehlivé těsnění za různých tlakových a teplotních podmínek. Integrace T-kusu do systému závisí na návrhu systému a požadovaném rozdělení průtoku. Trvanlivost a efektivita komponentu jsou ovlivněny kvalitou instalace, provozními podmínkami a údržbou systému.

Služba a provoz

Doporučuje se pravidelná kontrola spoje na úniky a známky opotřebení. Těsnost je třeba kontrolovat při pravidelné údržbě a poškozené komponenty je třeba okamžitě vyměnit. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat standardní postupy údržby plynových systémů, aby byla zajištěna dlouhodobá výkonnost a bezpečnost.

Nejčastější otázky

Může být T-kus použit s jinými typy plynového potrubí?
Ne, je specificky navržen pro potrubí ALPEX-GAS a není kompatibilní s jinými typy plynových systémů.

Je T-kus vhodný pro vysokotlaké plynové systémy?
Je jmenovitý tlak PN 10, takže je vhodný pro systémy pracující až do 10 bar.

Může být T-kus instalován v chladném prostředí?
Ano, je určen pro provoz až do -20 °C, což zaručuje vhodnost pro chladná prostředí.

Jaké nástroje jsou potřeba pro instalaci?
Doporučují se stlačovací nástroje typu B, aby byla zajištěna správná těsnost a integrity spoje.
