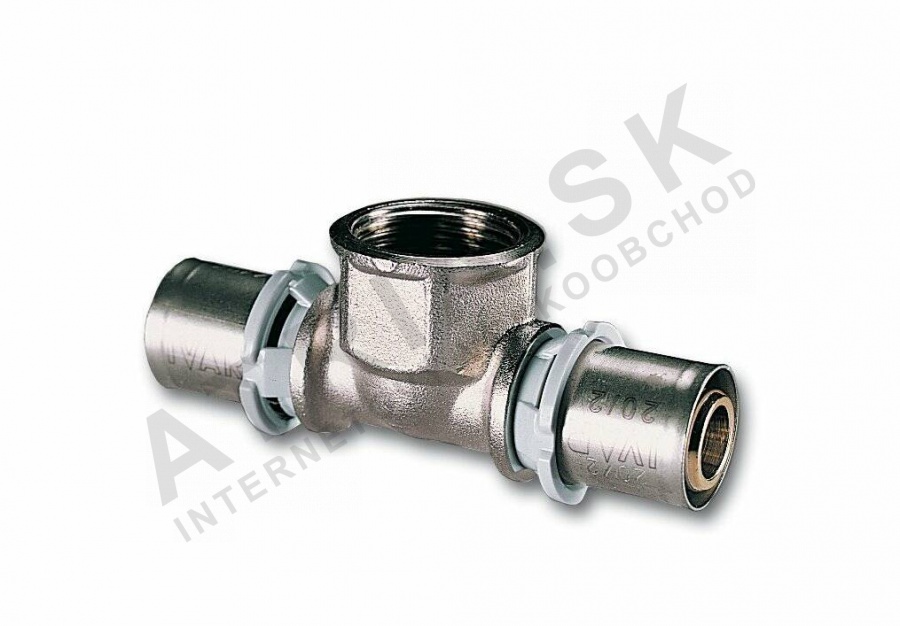

T-kus stlačovací - závit ženský, 32 x 3/4 palce F x 32 IVAR.PT 5722

Detailní popis produktu

Stlačovací T-kusy se vnitřním závitem se často používají v bytových i komerčních topných a vodovodních systémech pro spojení stlačovacího potrubí s závitovými armaturami. Instalatéři se s těmito komponenty setkávají při integrování systémů potrubí ALPEX s ventily, počítadly nebo jinými závitovými zařízeními. Design zajišťuje bezpečné a netěsné spojení ve vlhkých topných systémech, distribuci teplé a studené vody a jiných tlakových prostředích.

Správné vybavení takovými armaturami je zásadní pro zachování integrity systému a prevenci poruch způsobených tepelným roztažením nebo kolísáním tlaku. Vnitřní závit umožňuje přesné zarovnání se standardními potrubními závity, zatímco stlačovací koncovky zajišťují těsné spojení s potrubím ALPEX. To z něj dělá ideální armaturu pro použití v podlahovém vytápění, radiátorech a okruzech teplé vody.

Technické parametry

Materiál	Mosaz CW617N s niklováním
Pracovní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,395 kg
Kód	512043
Značka	IVAR

Nominální tlak PN 10 znamená, že armatura dokáže vydržet trvalý pracovní tlak 10 bar. Maximální pracovní teplota 120 °C zaručuje vhodnost pro systémy teplé vody a vytápění. Tyto parametry jsou klíčové pro správné rozměření a výběr, aby komponenta odolala mechanickým i tepelným zatížením aplikace.

Montáž a připojení

Pro montáž stlačovacího T-kusu nejprve připravte potrubí ALPEX, zřetečně jej zřežte a odstraňte ostré hrany. Vložte potrubí do stlačovacích konců armatury až ke značce. Použijte vhodný stlačovací nástroj k vytvoření bezpečného spojení. U vnitřního závitu zajistěte, že protější závit je čistý a bez nečistot. Případně naneste malé množství těsnícího prostředku na závit a utáhněte spojení kleštěmi nebo šroubovákem. Vždy ověřte, že potrubí je plně vloženo a že stlačovací značky jsou po stlačení zřetelné. Běžné chyby při montáži zahrnují nedostatečný stlačovací tlak, špatné zarovnání potrubí a přetížení závitového spojení, což může poškodit armaturu nebo způsobit netěsnosti.

Kompatibilita a příslušenství

Tento T-kus je specificky navržen pro použití s potrubím ALPEX a je kompatibilní se stlačovacími nástroji, které podporují typ čelistí B-F-TH. Neopotřebitelný kroužek z nerezové oceli a těsnicí kroužek z EPDM zajistí trvanlivé a pružné spojení. Při montáži zajistěte, že všechny související komponenty, jako jsou ventily, počítadla a další závitové armatury, jsou kompatibilní se stejnými systémovými normami. Další příslušenství může zahrnovat stlačovací nástroje, těsnící prostředky a čisticí houbičky pro čelisti stlačovacího nástroje.

Technický pozadí pro projektanty

Stlačovací T-kus funguje tím, že vytváří mechanické a hydraulické těsnění mezi potrubím ALPEX a tělem armatury. Mosaz CW617N s niklováním nabízí vysokou odolnost proti korozi a dobrou tepelnou vodivost, což z něj dělá vhodný materiál pro aplikace jak s teplou, tak i studenou vodou. Těsnicí kroužek z EPDM poskytuje pružnost a udržuje těsnění za různých tepelných podmínek. Vnitřní závit umožňuje přesné a stabilní připojení ke vnějším závitovým komponentám. Trvanlivost a účinnost armatury závisí na správné montáži, kalibraci stlačovacího nástroje a kvalitě použitého potrubí ALPEX.

Služba a provoz

Pravidelná inspekce stlačovacích spojů a závitových připojení je doporučena k identifikaci raných příznaků opotřebení nebo netěsnosti. Zkontrolujte, zda na tělese armatury není žádné změny barvy, deformace nebo trhliny. Ujistěte se, že stlačovací značky zůstávají neporušené a spojení zůstává těsné. Pokud dojde k úniku, armatura by měla být odstraněna a nahrazena, protože opakované stlačení není pro tento typ komponenty doporučeno. Výrobce v dokumentaci neposkytuje žádné plánované intervaly údržby, ale vizuální kontroly během údržby systému jsou doporučeny.

Nejčastější dotazy

Lze stlačovací T-kus použít s měděným nebo ocelovým potrubím?
Ne, tato armatura je specificky navržena pro použití s potrubím ALPEX a není kompatibilní s měděným nebo ocelovým potrubím.

Je možné T-kus znovu stlačit po první montáži?
Ne, potrubí nelze znovu použít. V případě vadného spojení musí být nainstalována nová armatura.

Jaký typ těsnícího prostředku se má použít pro vnitřní závit?
Použijte standardní těsnící prostředek kompatibilní s EPDM těsněními, který naneste v malém množství na vnitřní závit před utažením.

Lze tuto armaturu použít v exteriéru?
Ano, za předpokladu, že systém je správně izolován a chráněn před mrazem a vlivy prostředí.
