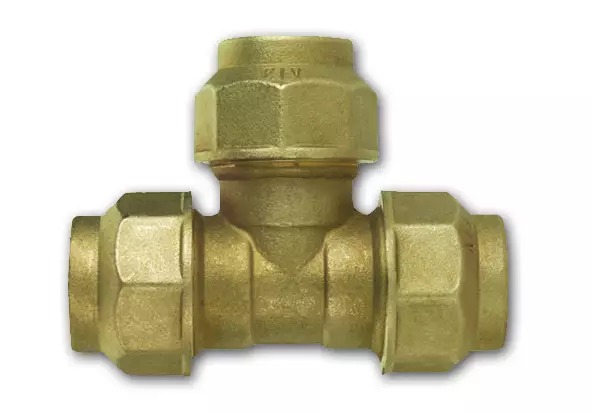

T-kus - trubka/trubka/trubka/trubka - 20x20x20; PE
Kód: I07704012Související produkty
Detailní popis produktu
Třícestné přípojky jsou základními komponenty v tlakových systémech pro distribuci kapalin, kde je potřeba větvení. Tato varianta se často používá v bytových i průmyslových potrubních sítích, topných a zavlažovacích systémech, kde vznikají T-spoje mezi polyetylenovými (PE) trubkami. Instalatéři často setkávají s tímto typem přípojek při prodlužování stávajících okruhů, integraci nových větví nebo vyvažování průtoku v více smyčkových systémech.
V aplikacích s vodovody středního tlaku nebo v podlahových topných smyčkách poskytuje tato přípojka spolehlivou mechanickou a hydraulickou spojitost. Její kompaktní design umožňuje integraci do úzkých prostor, přičemž zůstává přístupná pro kontrolu a údržbu. Závitové spoje zajišťují pevné zarovnání a zabrání úniku při běžných provozních podmínkách.
Technické parametry
| Materiál | Mosazné tělo CW617N podle EN 12165 |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I07704012 |
| Značka | IVAR |
Montáž a připojení
Pro montáž zarovnejte závitové připojení s příslušnými konci PE trubek. Zatímejte přípojku rovnoměrně do ruky, poté přidejte další moment pomocí standardních montážních postupů pro mosazné přípojky. Zkontrolujte zarovnání všech tří větví, aby se v kloubech nevyskytovalo přetížení. Běžné chyby zahrnují překřížení závitů během montáže a nerovnoměrné zatírání způsobující nesrovnalosti. Vždy po montáži zkontrolujte sedání O-kroužku a stlačení střižného kroužku, aby byla zajištěna bezúniková funkce.Kompatibilita a příslušenství
Tento T-kus je navržen konkrétně pro PE trubky se stejným vnitřním průměrem. Ujistěte se, že PE trubky jsou kompatibilní s materiálem mosazného těla a že všechny těsnící kroužky jsou správně sedlé. Pro kompletní integraci systému zkontrolujte, že sousední přípojky a ventily mají stejné hodnoty tlaku a teploty. Pro standardní instalace není doporučeno používat další produkty.Technický pozadí pro projektanty
Funkce přípojky spočívá ve vedení kapaliny třemi zarovnanými otvory. Mosazné tělo CW617N poskytuje vysokou odolnost proti korozi a rozměrovou stabilitu při tepelném cyklování. NBR O-kroužek tvoří pružné těsnění, které se přizpůsobí drobným nerovnostem povrchu a zároveň udržuje svou integritu v průběhu času. Mechanická pevnost mosazného těla zajišťuje požadavky systému PN 16. Dlouhodobá účinnost závisí na správné montáži a absence nadměrného kmitání nebo mechanického namáhání potrubí.Údržba a provoz
Pravidelné vizuální kontroly by měly zaměřit se na známky úniku kolem těsnících O-kroužků a obecné opotřebení mosazného těla. Ujistěte se, že všechna připojení jsou volná od nečistot, které by mohly ovlivnit těsnost. V dokumentaci nejsou specifikovány plánované intervaly údržby, ale při zjištění jakéhokoli fyzického poškození nebo známek degradace těsnících prvků je doporučeno okamžité výměny.Nejčastější otázky
Může být tato přípojka použita s PE trubkami různých průměrů?
Ne. Tato konstrukce je určena pouze pro PE trubky stejného průměru. Použití trubek různých velikostí může vést k nesprávnému těsnění a snížení mechanické integrity.
Je tato přípojka vhodná pro venkovní instalace vystavené mrazu?
Ano, za předpokladu, že systém obsahuje nezmrzající kapaliny a provozní podmínky zůstanou v rámci uvedeného teplotního rozsahu -20°C až +90°C.
Jaké těsnící materiály jsou použity v této přípojce?
Primární těsnění je zajištěno NBR O-kroužkem, zatímco mosazný střižný kroužek (CW614N) zajistí bezpečné upevnění trubky. Další O-kroužek poskytuje sekundární těsnění na rozhraní spoje.
Jak ovlivňuje mosaz CW617N trvanlivost přípojky?
CW617N je bezolovnatá mosaz s výbornou obrábětelností a odolností proti korozi. Je vhodná pro dlouhodobé použití ve vodních systémech a udržuje svou konstrukční integritu i po opakovaných tepelných cyklech.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | T-kus - potrubí / potrubí / potrubí |
|---|---|
| Hmotnost: | 0.05 kg |
| Druh výrobku: | T-kus |
| Průměr trubky: | 20 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:44 |
